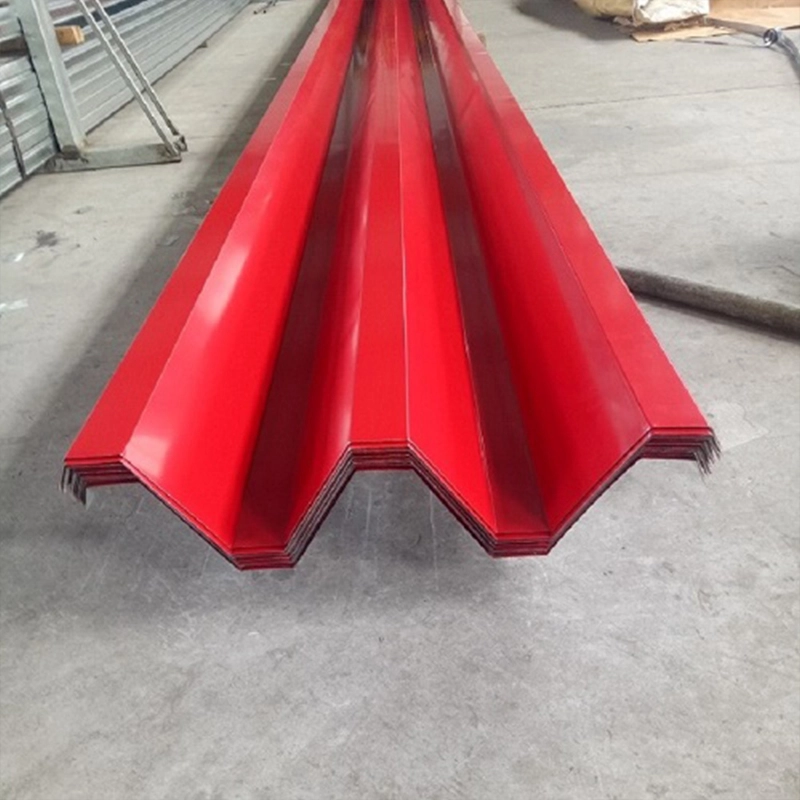

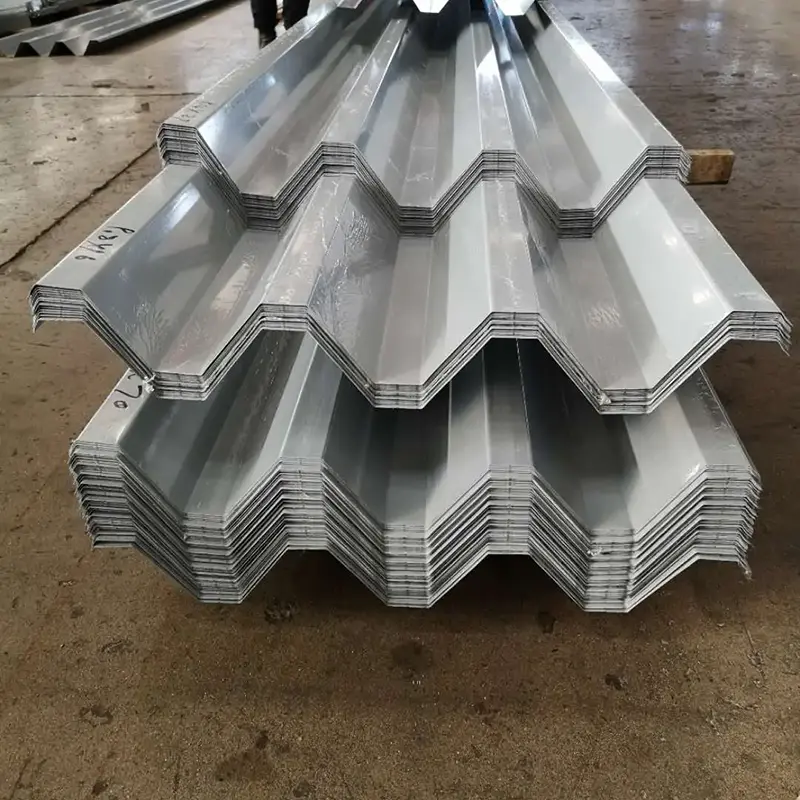

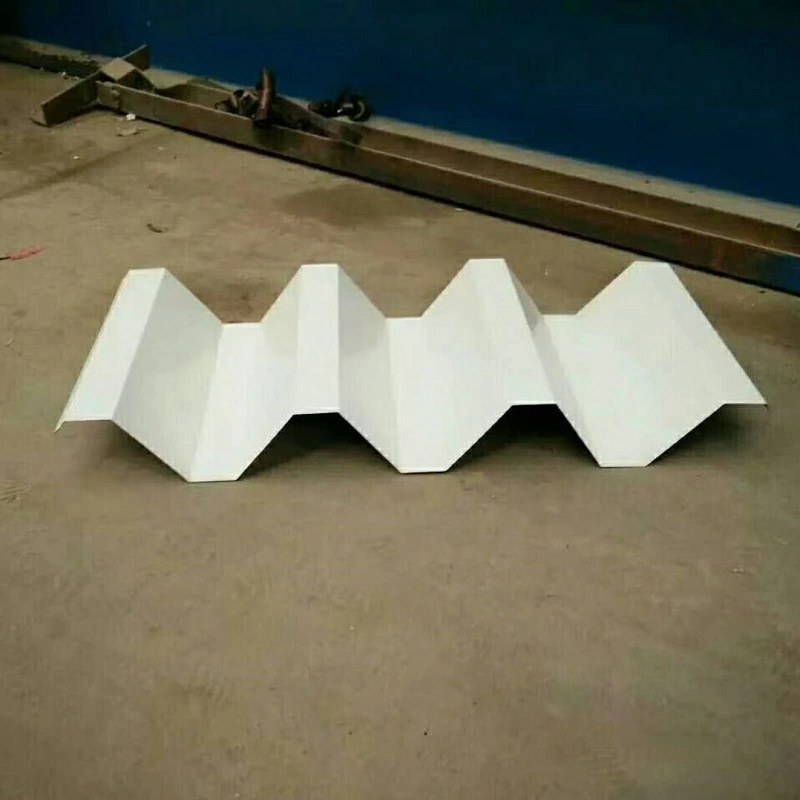

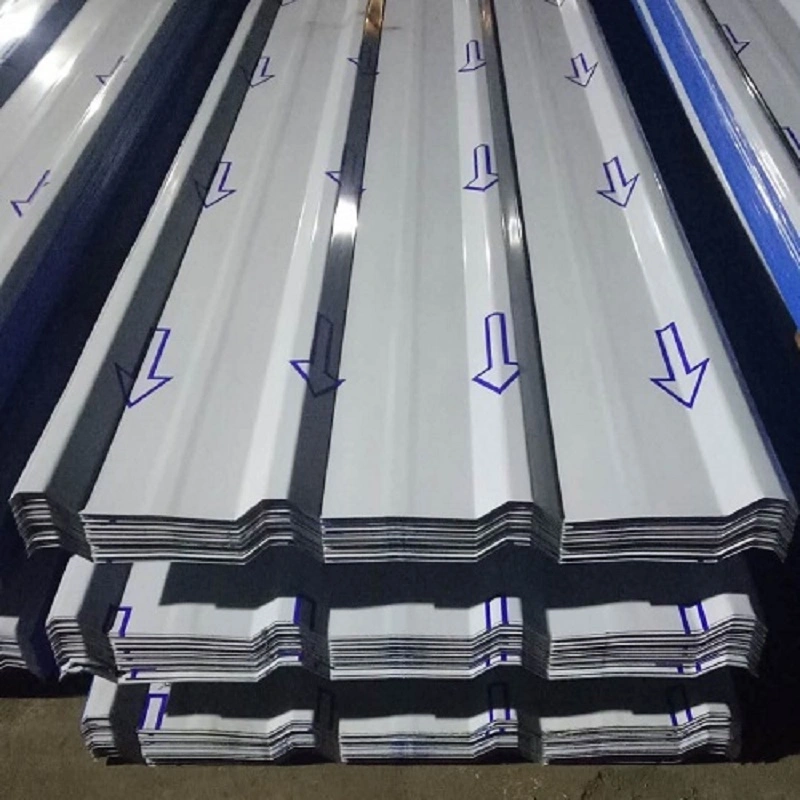

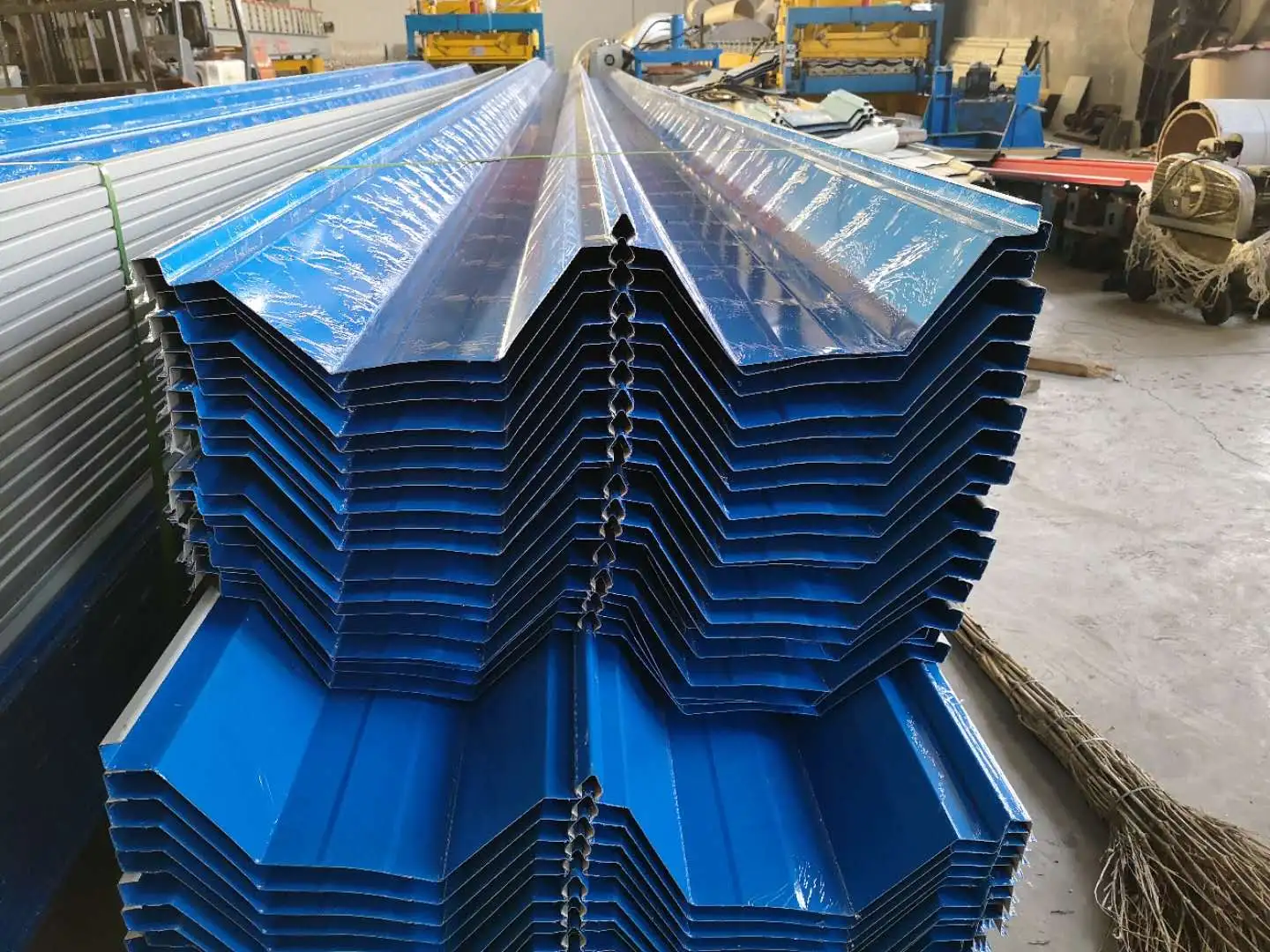

Takpaneler av metall är profilerade stålplåtar som formas genom kallvalsformning av metallspolar till korrugerade tvärsnitt på kontinuerliga produktionslinjer. De används för tak, väggbeklädnad och golv. Den räfflade eller korrugerade profilen ökar böjstyvheten hos den tunna plåten längs ribbans riktning, vilket gör att paneler med en tjocklek på 0,5 mm till 1,5 mm kan bära takbelastningar. SENBO driver dedikerade rullformningslinjer för metalltakprofiler och upprätthåller intern testkapacitet för verifiering av vindlyft. Produktionskontroller omfattar basmetalltjocklek, sträckgräns, profilgeometri och ytbeläggningskvalitet.
Metalltaksystem använder ofta en kompositdesign i flera lager. I Guangzhou Baiyun Airport Terminal 3-projektet inkluderar takuppbyggnaden från botten till toppen galvaniserade primära räfflor, en perforerad Al-Zn-belagd profilerad stålbasplåt, en ångspärr, ljudabsorberande stenull, galvaniserade sekundära räfflor, värmeisolerande stenull, en varmförzinkad stålplåt, en TPO vattentät stålplåt, fixerad stålplåt, en TPO vattentät stålplåt, bullerreducerande skum, rostfria takpaneler och rostfria stålkåpor. Denna enhet kombinerar strukturellt stöd, värmeisolering, vattentätning, ljudabsorption och åskskydd.
| Prestandaindikator | Parameter / Specifikation | Grund eller anmärkningar |
|---|---|---|
| Implementeringsstandard | GB/T 12755-2008 | Profilerade stålplåtar för byggnad |
| Basmaterial | Galvaniserad / Al-Zn belagd / Färgbelagd / Al-Mg-Mn / Rostfritt stål | Vals ut utifrån miljö och projektklass |
| Vanlig tjocklek | 0,5–1,5 mm för takpaneler; 0,5 mm för rostfritt stål | Beror på profil och belastningskrav |
| Avkastningsstyrka | 220–550 MPa | Beror på basmaterialkvalitet |
| Al-Mg-Mn-densitet | 2,73 g/cm³ | Ungefär en tredjedel av stål |
| Vindtrycksmotstånd | ≥18 kPa för rostfritt stålsvetsat system | Motsvarar tyfonen i kategori 17 |
| Vattentätningsgrad | Klass I | Strukturell vattentätning utan beroende av tätningsmedel |
| Design livslängd | 15–50 år | Al-Mg-Mn paneler överstiger 50 år |
| Installationssystem | Stående söm / Kontinuerlig svetsning | Dold fäste |
Kustnära offentliga byggnader ställer extrema krav på takvindmotstånd. Vid Guangzhou Baiyun Airport Terminal 3 genomgick det kontinuerligt svetsade taksystemet i rostfritt stål statisk vindlyftstestning och registrerade en kapacitet på 18,2 kPa, motsvarande en kategori 17-tyfon. Som jämförelse, konventionella aluminium-magnesium-mangan stående sömtak motstår vanligtvis kategori 12-förhållanden. Forskning om vindsugningsbeteende visar att den sammankopplade sömmen och stödfästet är den svagaste punkten, vilket kräver riktad förstärkning. Stadion för kultur- och sportcenter i Greater Bay Area använder en liknande svetsad metod och uppnådde 21 kPa i laboratorietester.

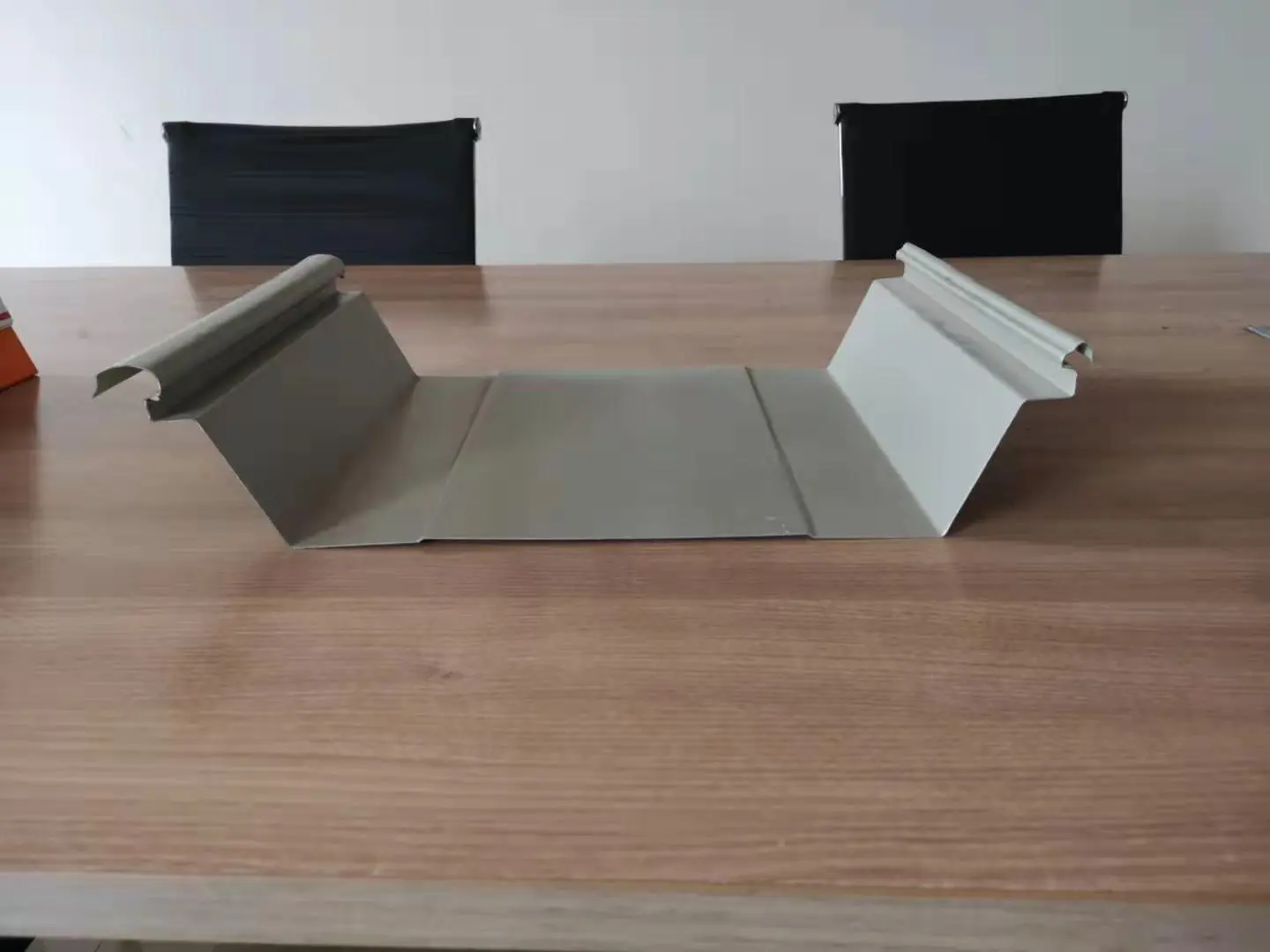

Taktätning kommer från den strukturella konfigurationen, inte från applicerade tätningsmedel. Stående sömspaneler använder förapplicerat tätningsmedel i full längd och låsta sömmar, vilket lämnar inga spikhål på ytan eller läckor. Det kontinuerliga svetsade rostfria stålsättet skapar en obruten yta genom hellängdssvetsning, vilket ytterligare förbättrar vattenmotståndet. En minsta takdräneringslutning på 5 % rekommenderas. Trågprofilen fungerar som en naturlig dräneringskanal som leder vattnet snabbt mot takfoten.
Temperaturförändringar gör att metallpaneler expanderar och drar ihop sig. Stående sömsystem absorberar denna rörelse genom T-formade glidkonsoler som tillåter paneler att röra sig fritt längs takets lutning. Vid Guangzhou Baiyun Airport Terminal 3 arbetar svetsade anslutningar tillsammans med en tvärgående korrugeringsprofil för att frigöra termisk stress. Båda metoderna förhindrar skador som annars skulle bli följden av begränsad termisk rörelse.
Greater Bay Area Cultural and Sports Center tillämpade en modulär konstruktionsstrategi för alla takskikt under vattentätningsmembranet. Arbetarna delade upp det 78 000 m² stora taket i 878 oberoende moduler, satte ihop och svetsade varje modul på marknivå och lyfte sedan de färdiga enheterna på plats. Detta tillvägagångssätt höjde installationseffektiviteten med 30 % och höll materialavfallet till cirka 2 %.
Takpaneler kan tillverkas i raka, böjda eller solfjädrade former för att matcha enkelkrökning, dubbelkrökning och sfäriska arkitektoniska ytor. Vid kultur- och konstcentret i "Two Mountains" Future Science and Technology City i Anji, Zhejiang, bildar metalltaket tolv gigantiska bambubladsformer. BIM-modellering och 3D-skanning användes för att hålla konstruktionstoleranser inom acceptabla gränser.
Ett kontinuerligt svetsat rostfritt stålsystem erbjuder högsta vindmotstånd och är ofta specificerat för tyfonutsatta områden. Stående sömsystem förblir ett gångbart alternativ när söm- och clipsdetaljer förstärks enligt vindhöjningsberäkningar.
Stående sömsystem använder glidklämmor som tillåter rörelse längs sluttningen. Svetsade system kan innehålla tvärgående korrugeringar eller expansionsfogar. Den lämpliga metoden beror på takets geometri och det förväntade temperaturområdet.
Inspektionsrutinerna bör täcka täthet av fästelement, panelens tillstånd, hinder för dräneringsvägar och tätningsmedelsintegritet vid genomföringar. System med stående sömmar kräver vanligtvis mindre underhåll eftersom inga fästelement är exponerade.
Ett nytt plåttak kan ibland läggas över ett befintligt tak om konstruktionen kan bära den extra belastningen och den befintliga ytan är lämplig. En byggnadsingenjör bör bedöma de befintliga förhållandena innan något beslut fattas.
Leverantörer bör tillhandahålla fabrikstestcertifikat för basmetall, beläggningstjockleksregister och paneldimensionsrapporter. Projekt med specifika vindlastkriterier bör begära vindhöjningstestdata för den exakta systemkonfigurationen som tillhandahålls. Kontroller som tar emot platsen bör verifiera materialkvaliteter, panellängder och yttillstånd före installation.
