Korrugerad takplåt

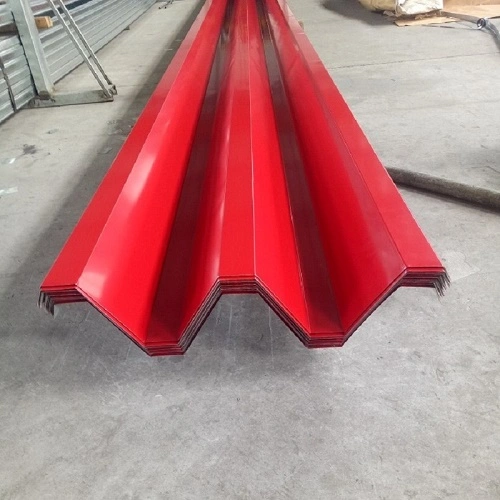

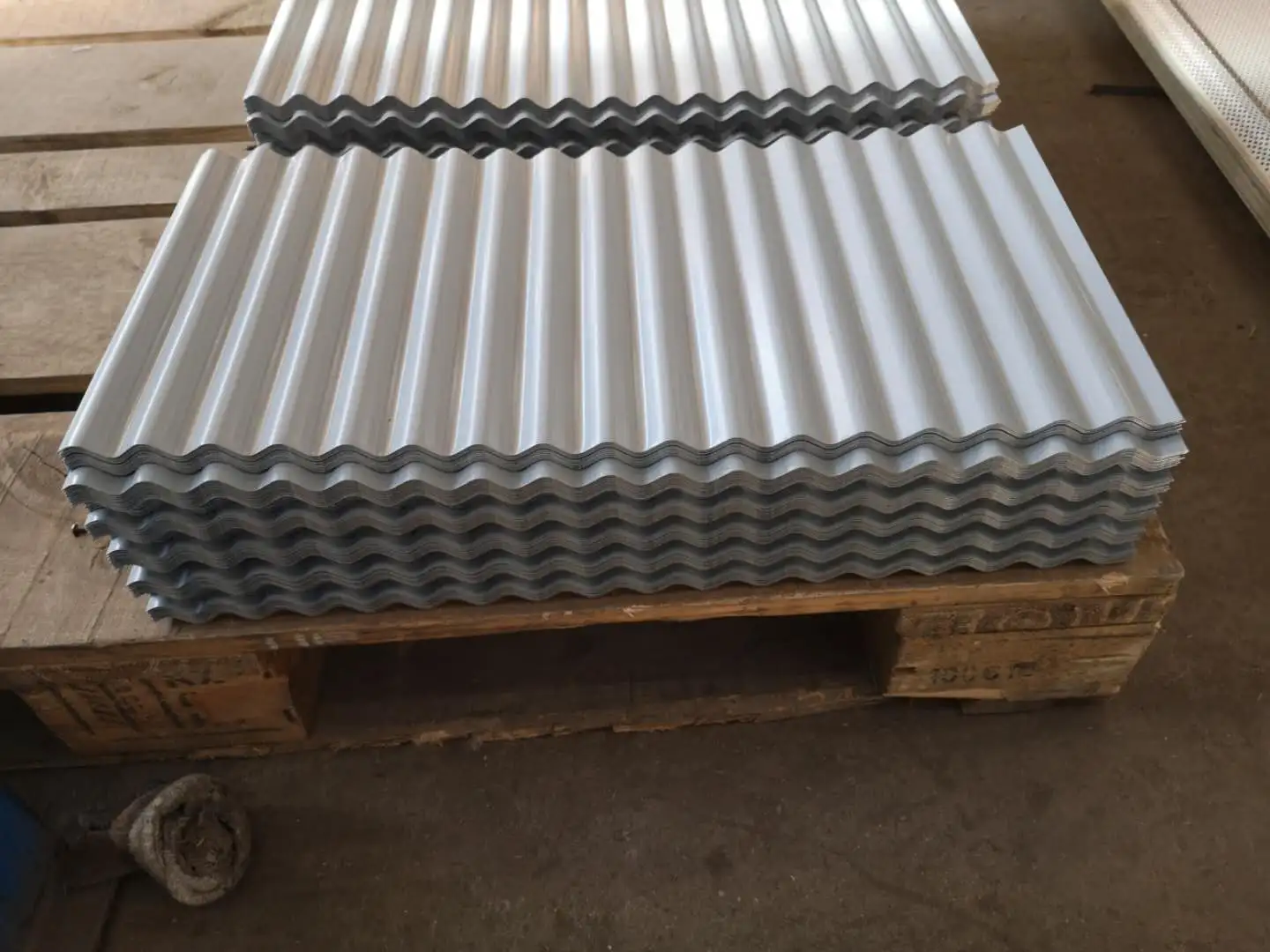

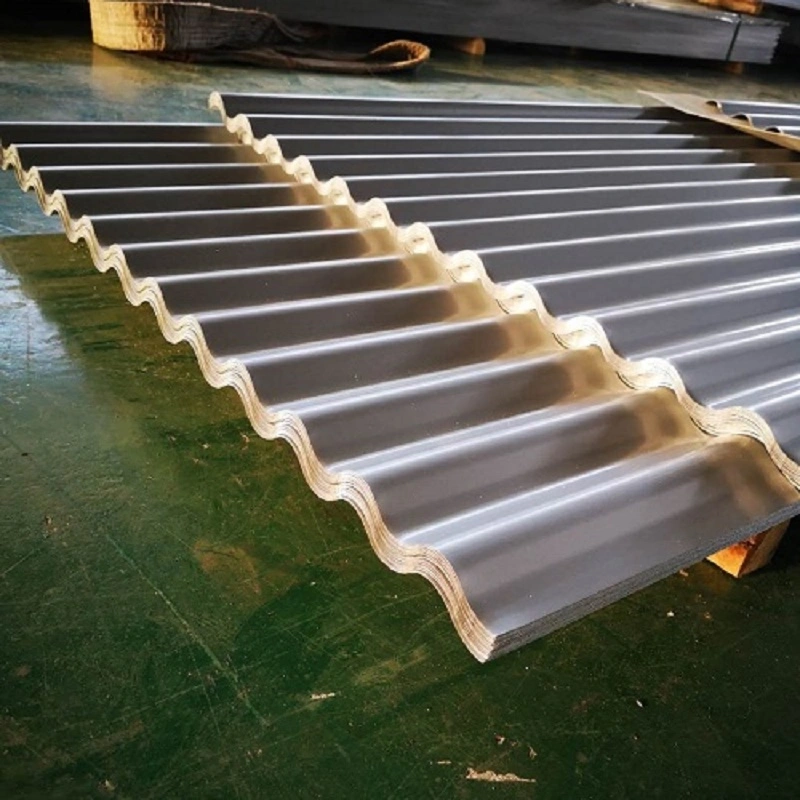

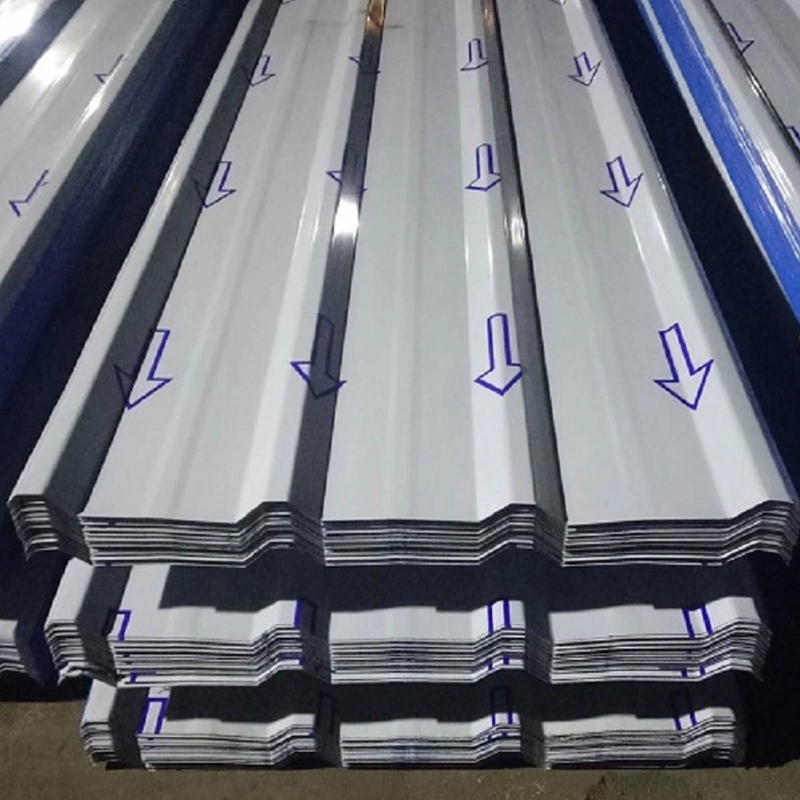

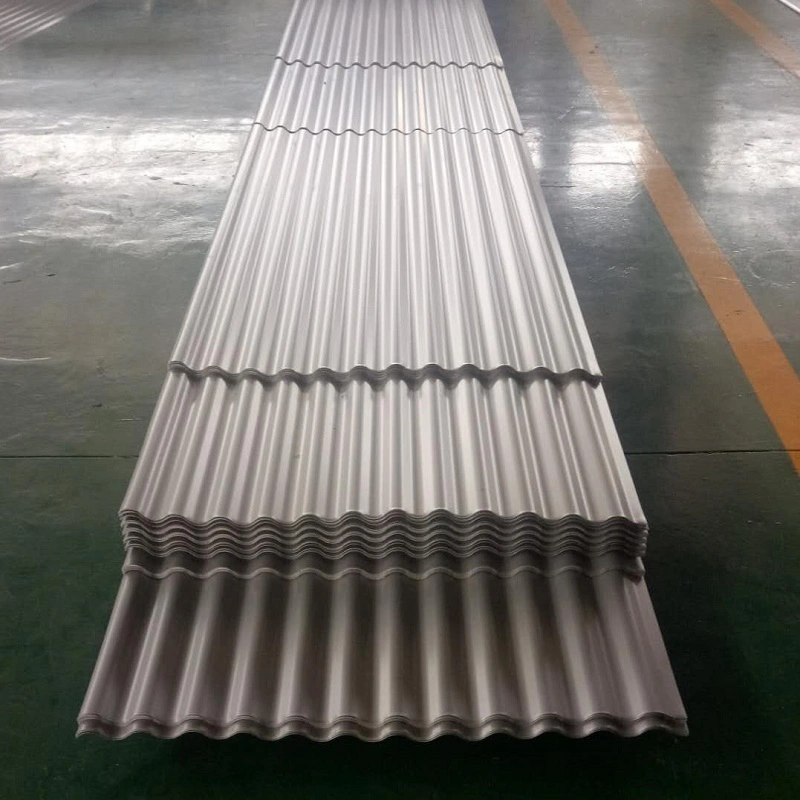

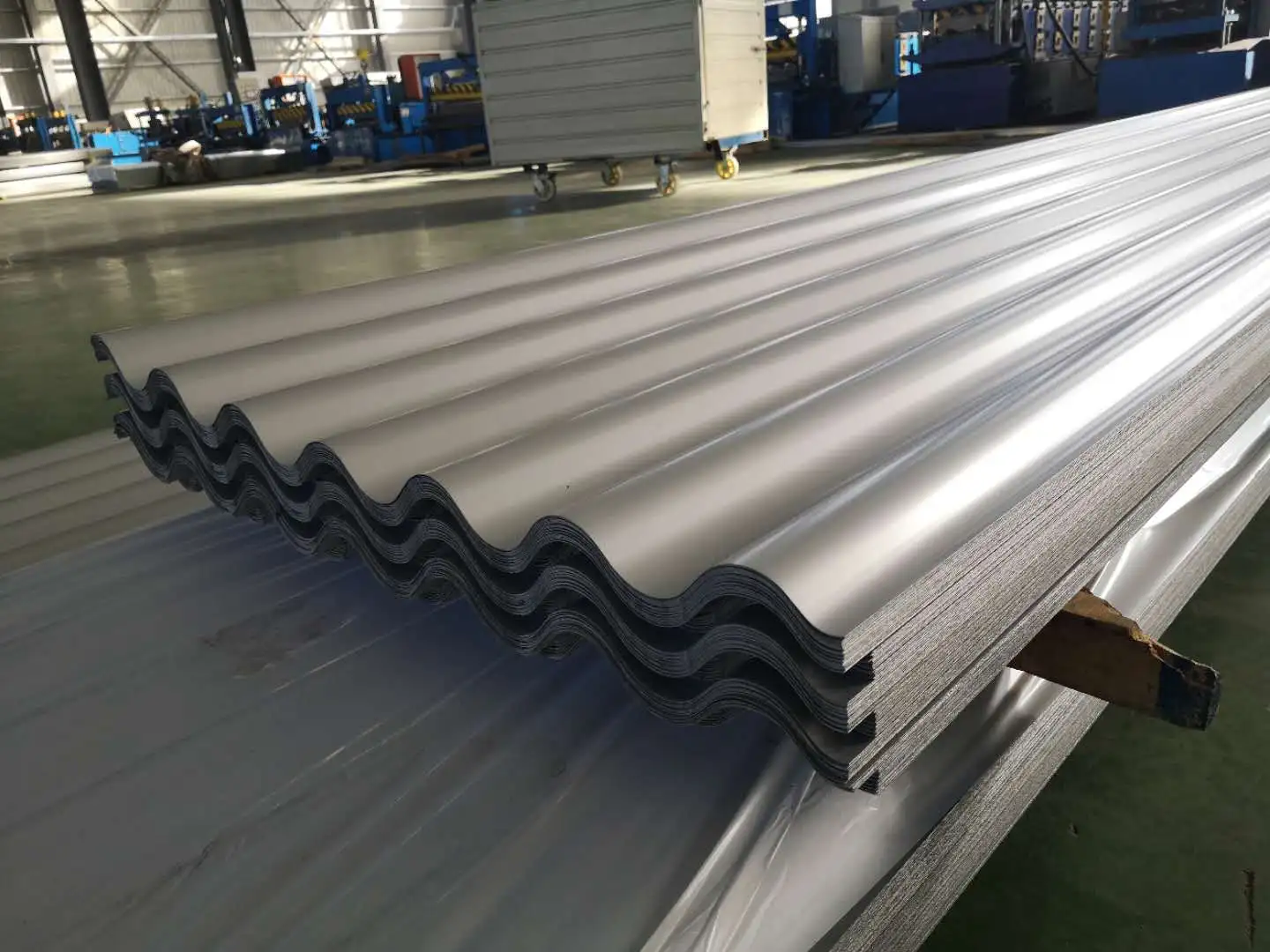

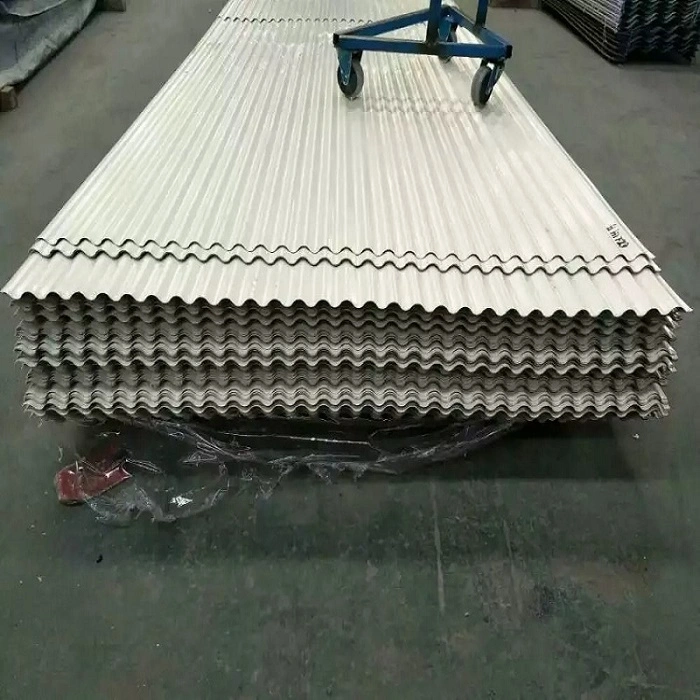

Korrugerade takplåtar är arkitektoniska paneler med en vågliknande profil, kontinuerligt formade av metallspolar (förbelagda stål- eller legeringsplåtar) med hjälp av flerstegs kallvalsformningsutrustning. Tvärsnittet har en kontinuerlig sinusformad våg eller en nära trapetsformad korrugering; denna strukturella konstruktion förbättrar avsevärt böjstyvheten hos den tunna stålplåten längs korrugeringarnas riktning (parallellt med ribborna), vilket gör att den klarar krav på belastning och spännvidd trots en tjocklek på endast 0,6–1,5 mm.

När det gäller val av underlag kan följande material väljas baserat på driftsmiljön och krav på hållbarhet:

När det gäller produktspecifikationer sträcker sig vanliga tjocklekar från 0,6 till 1,5 mm, och effektiva täckningsbredder varierar från 780 till 1 200 mm (beroende på profil); längder kan anpassas efter projektets krav. Produkterna följer den nationella standarden GB/T 12755-2008 (Profiled Steel Sheets for Building) och relevanta internationella standarder.

Verifiering av faktisk prestanda

1. Verifiering av välvda takkonstruktioner med stora spann

Det bågformade korrugerade takets struktursystem introducerades från USA 1992; den består av en välvd takkonstruktion bildad av rullformande förbelagda stålspolar. Kännetecknad av materialeffektivitet, snabb konstruktion, stor spännvidd och utmärkt vattentätning, har denna typ av struktur sett en snabb tillväxt på mitt lands byggmarknad. För närvarande kan den uppnå spännvidder som överstiger 36 meter, vilket gör den lämplig för byggnader med stora utrymmen som inte kräver interna stöd, såsom lager, idrottsplatser och utställningshallar. Stålkonstruktionen har en tjocklek på 0,6–1,5 mm, en hållfasthet på 210–550 MPa och en ultimat livslängd på 40–50 år.

2. Verifiering av takvattentätning och dräneringsprestanda

Den sinusformade tvärsnittsdesignen av korrugerade takpaneler ger utmärkt dräneringsprestanda. I regioner med mycket nederbörd är dräneringssystemet särskilt kritiskt för lutande tak som använder korrugerad tak. Korrugeringshöjden och stigningen är optimerade utifrån vätskedynamik för att säkerställa snabb avrinning från dalarna till takfoten och därigenom minimera risken för takläckage. I praktiska tillämpningar bör dräneringslutningen för korrugerad tak vara minst 5% för att uppfylla byggnads vattentätningsstandarder.

3. Verifiering av hållbarhet – 50-årig livslängd för aluminium-magnesium-manganlegering

Korrugerade paneler gjorda av aluminium-magnesium-manganlegering erbjuder utmärkt korrosionsbeständighet och självläkande förmåga, med en livslängd på upp till 50 år. En tät skyddande aluminiumoxidfilm bildas naturligt på materialets yta, vilket ger korrosionsbeständighet som avsevärt överträffar galvaniserat stål i marina klimat och industriella miljöer. Dessa paneler är lämpliga för strukturer som bilhandlare, moderna industrianläggningar, utställningshallar och film-/tv-produktionsbaser; vanliga tjocklekar varierar från 0,7 mm till 1,2 mm.

4. Verifiering av motstånd mot vindlyft

Korrugerade takpaneler är anslutna till taklister via konsoler eller fästelement, med den kontinuerliga sammanlåsande eller överlappande konfigurationen av den korrugerade profilen som skapar ett strukturellt system som är motståndskraftigt mot vindlyft. I välvda takkonstruktioner med långa spann ger kombinationen av panelens välvda form och dess korrugerade tvärsnitt överlägsen bärförmåga mot vindkrafter, vilket gör den till ett idealiskt val för taksystem i tyfonutsatta områden.

Viktiga specifikationer i ett ögonkast

Viktiga fördelar

Korrugerad profil: Lätt men ändå hög hållfasthet: Den sinusformade designen förbättrar avsevärt böjstyvheten hos tunna plåtar; tjocklekar på 0,6–1,5 mm uppfyller standardkraven för takspännvidd samtidigt som de minskar strukturella belastningar.

Utmärkt dräneringsprestanda: Den korrugerade ytans tråg bildar naturliga dräneringskanaler, vilket säkerställer jämn vattenavrinning – perfekt för byggnader med sadeltak i områden med hög nederbörd.

Olika material för flexibelt urval: Alternativen sträcker sig från ekonomiskt galvaniserat stål och korrosionsbeständigt Al-Zn-belagt stål till långvarig Al-Mg-Mn-legering (upp till 50 års livslängd), vilket möjliggör flexibelt urval baserat på projektmiljö och budget.

Möjlighet för välvda strukturer med stora spann: Att använda ett välvt korrugerat taksystem av metall möjliggör pelarfria utrymmen med stor spännvidd på över 36 meter, vilket ger snabb konstruktion och materialeffektivitet.

Snabb installation och effektiv konstruktion: Fabriksprefabricering i kombination med montering på plats – med skarvning eller överlappande anslutningsmetoder – möjliggör stora dagliga installationsytor och förkortar takkonstruktionscykeln avsevärt.

Ansökningar

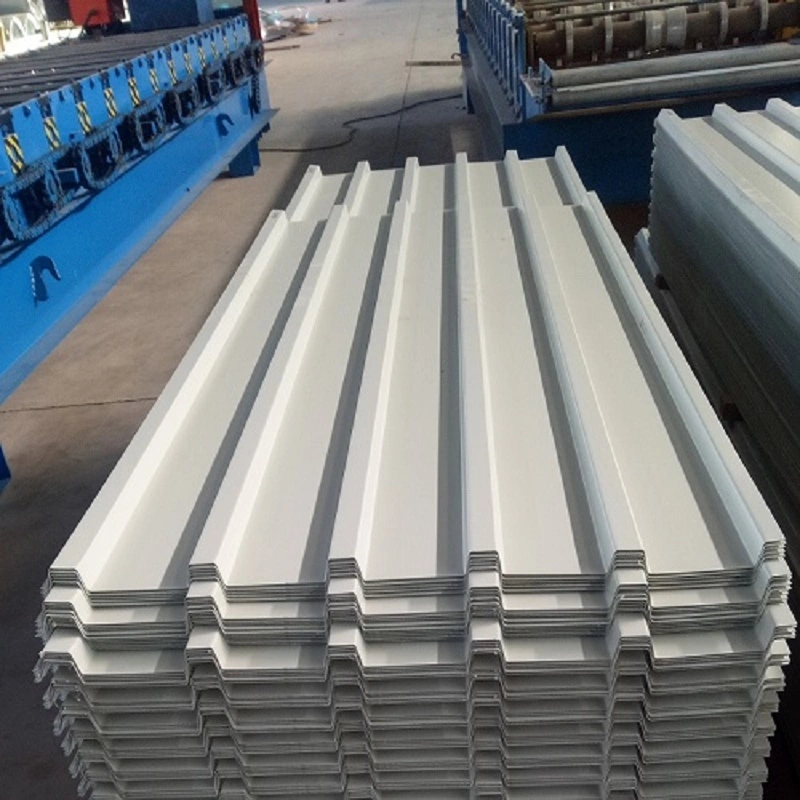

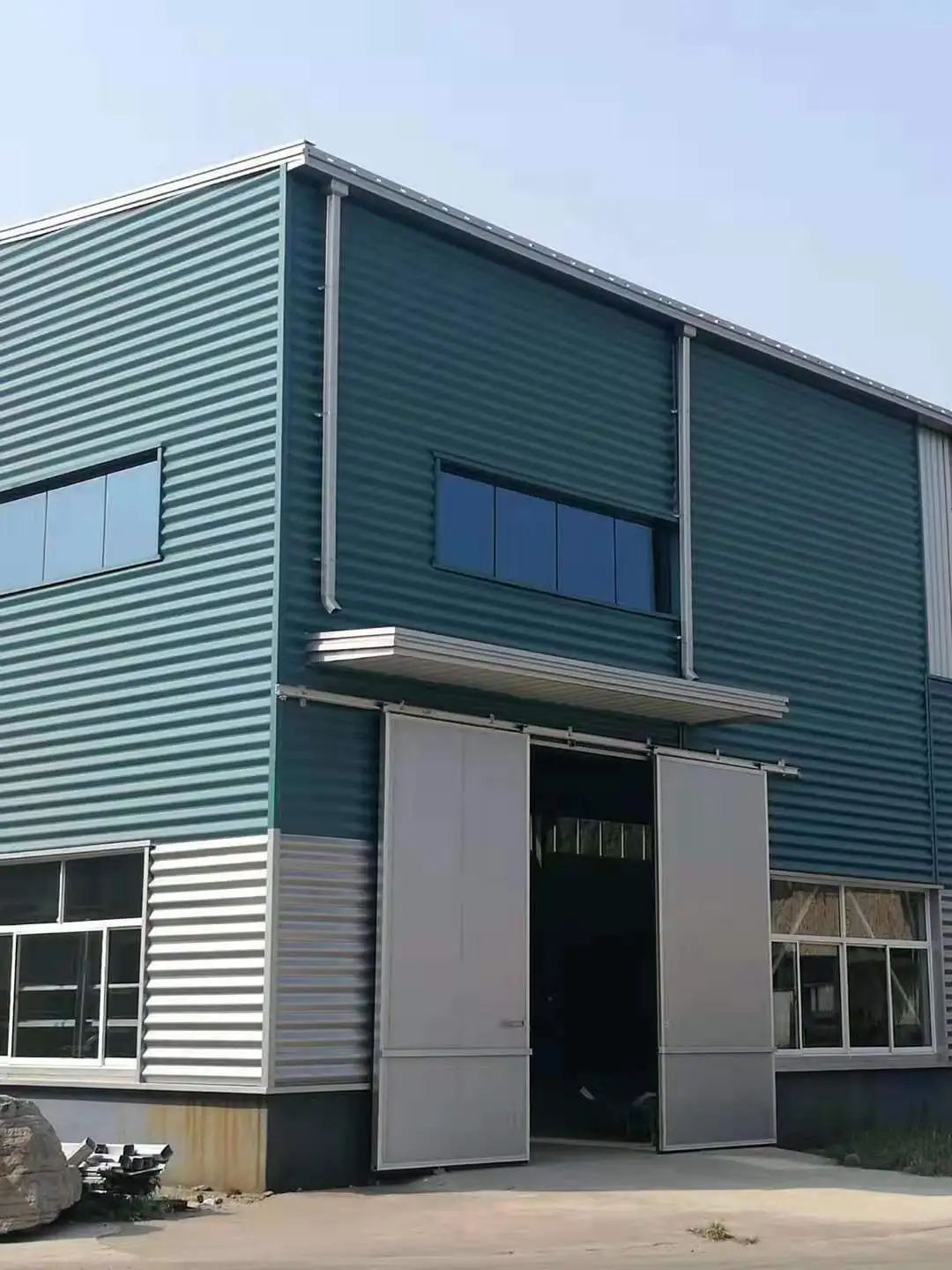

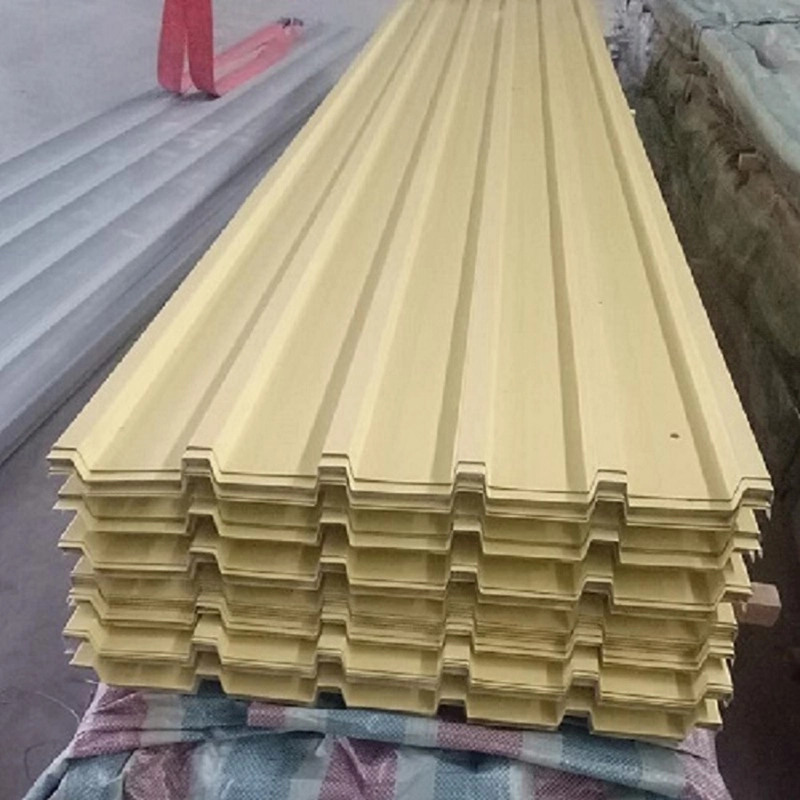

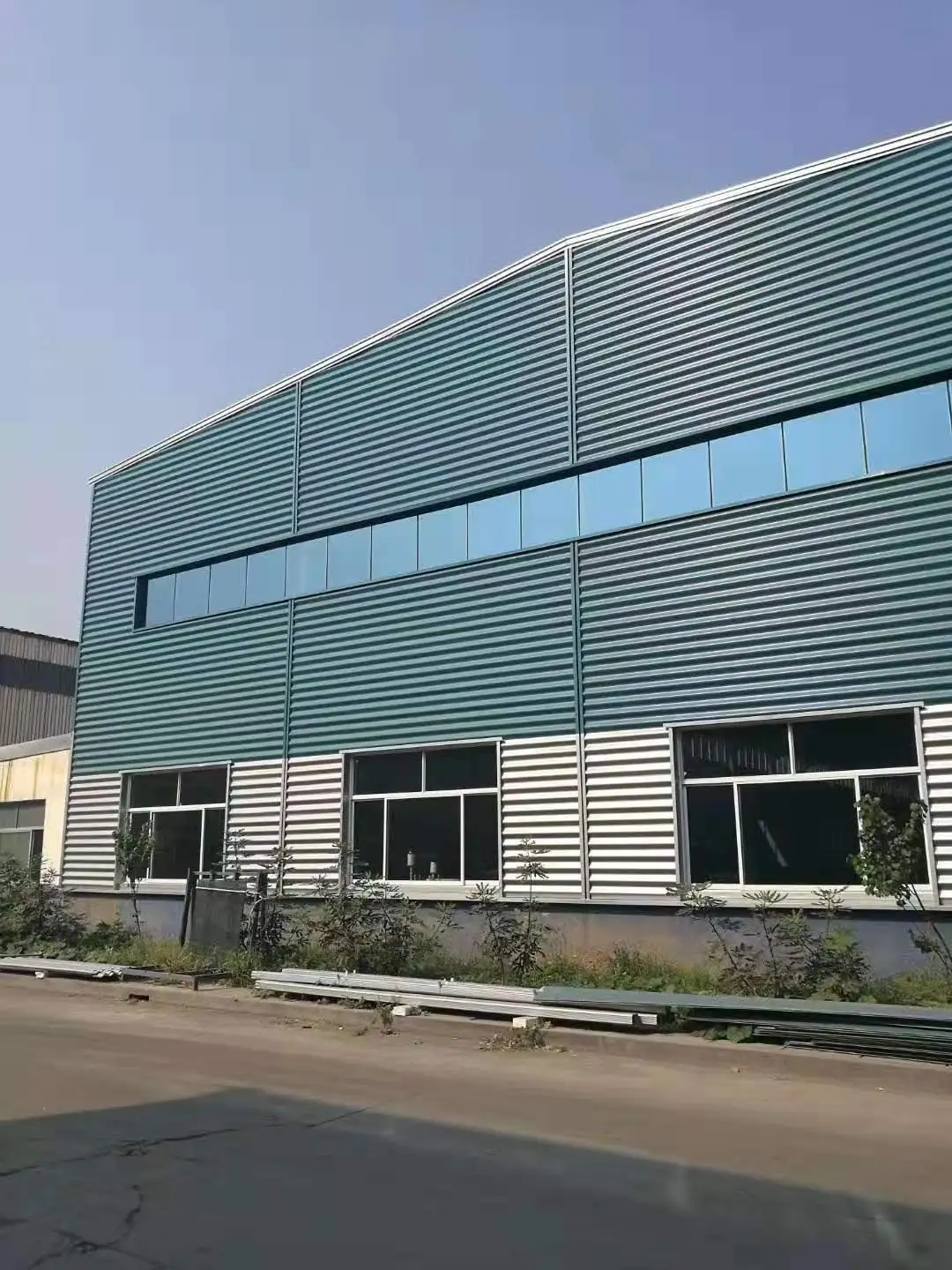

Metalltaksystem för industrianläggningar och logistiklager (galvaniserad eller färgbelagd wellplåt).

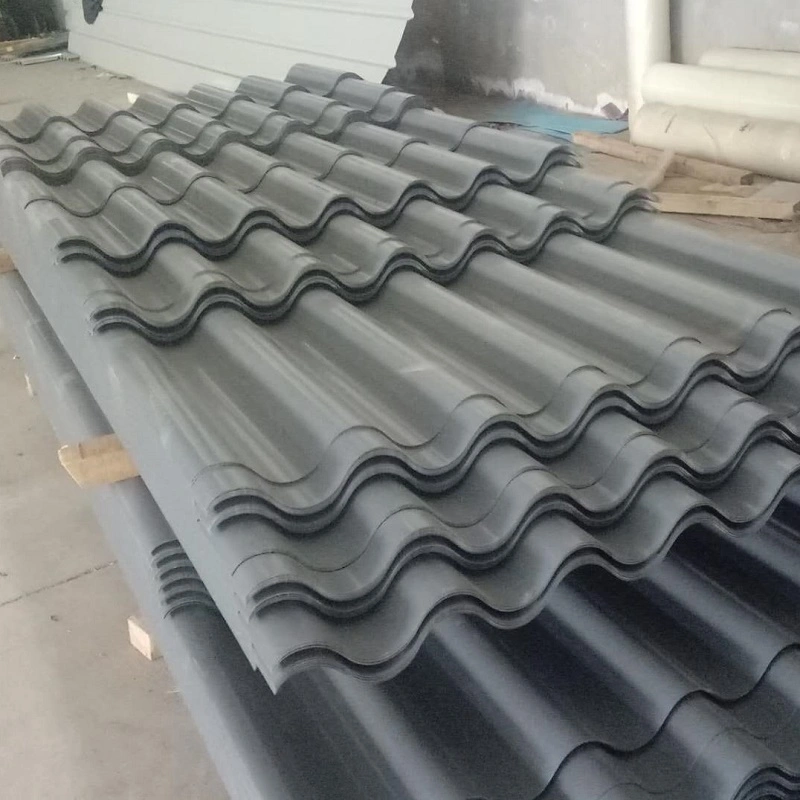

Snedtak för bostadshus i områden med hög nederbörd (korrugerade takpannor).

Valvtak för stora arenor, utställningshallar och film-/TV-produktionsbaser (aluminium-magnesium-mangan wellpapp).

Väderbeständig takbeläggning för byggnader i kustnära eller korrosiva miljöer (Al-Zn-legering belagd eller aluminium-magnesium-mangan wellpapp).

Varför välja korrugerad takplåt?

Letar du efter effektiva, pålitliga takmaterial för industrianläggningar, lager eller stora konstruktioner? Korrugerade takplåtar erbjuder ett högt förhållande mellan hållfasthet och vikt tack vare sin sinusformade tvärsnittsdesign. De möter olika väderbeständighetskrav genom materialalternativ såsom galvaniserat stål, Al-Zn-legeringsbeläggning, färgbeläggning och aluminium-magnesium-mangan-legeringar. Dessutom möjliggör metallbågformade korrugerade taksystem pelarfria inre utrymmen med spännvidder som överstiger 36 meter. Dessa produkter överensstämmer med den nationella standarden GB/T 12755-2008 och har visat sig vara effektiva i många tekniska projekt. Välj korrugerade takplåtar – en optimerad tvärsnittsprofil i kombination med flexibelt materialval ger en taklösning som balanserar lättviktskonstruktion med exceptionell tillförlitlighet.
