Sandwichpaneler av stenull är sammansatta byggnadspaneler som består av en kärnullskärna bunden mellan två metallbeklädnader.SENBO Byggmateriallevererar dessa paneler för tak-, vägg- och skiljeväggar i stålkonstruktioner, med fokus på brandprestanda, värmeisolering och långsiktig dimensionell stabilitet.
Kärnan är framställd av naturliga bergarter som basalt, smält vid temperaturer över 1450°C och fibrerad till diskontinuerliga fibrer. Fibrerna behandlas med vattenavvisande medel och bindemedel innan de formas till styva skivor. Kärndensiteten varierar vanligtvis från 120 kg/m³ till 150 kg/m³, vilket ger en balans mellan värmeisolering, brandmotstånd och strukturellt stöd.
Beklädnadsmaterial inkluderar färgbelagt stål, galvaniserat stål, aluminium-zinklegering belagt stål, rostfritt stål, aluminiumlegering och aluminium-magnesium-manganlegering. Beklädnadens tjocklek varierar från 0,3 mm till 0,8 mm. Beklädnaden skyddar kärnan från fukt och mekaniska skador samtidigt som den ger det yttre utseendet.
Två produktionsmetoder används vanligtvis:
Maskintillverkade paneler:Tillverkad på kontinuerliga automatiserade linjer där stenullskärnan och stålbeklädnader binds under kontrollerat tryck och temperatur. Denna metod ger jämn kvalitet och är kostnadseffektiv för standardpaneler med stora volymer. Maskintillverkade paneler är lämpliga för allmänna industribyggnader, lager och vanliga mellanväggar.
Handgjorda paneler:Monteras med en omkretsram av galvaniserade stål- eller aluminiumlegeringsprofiler, med stenullskärnan insatt och limmad inuti ramen. Denna konstruktion ger högre kanthållfasthet, bättre planhet och större bärförmåga. Handgjorda paneler är specificerade för renrumsväggar, tak som stöder utrustning och avancerade arkitektoniska tillämpningar.
Stenull är ett oorganiskt fibröst material klassificerat som klass A obrännbart enligt GB 8624. Kärnan tål kontinuerlig exponering för temperaturer över 1000°C utan att förlora strukturell integritet. Brandmotståndsgränser varierar med paneltjocklek och konstruktion:
50 mm panel:Cirka 60 minuter brandmotstånd.
100 mm panel:Cirka 120 minuter brandmotstånd.
150 mm panel:Cirka 180 minuter brandmotstånd.
Dessa värden är baserade på standardbrandtestkonfigurationer och bör bekräftas med tillämplig testrapport för den specifika panelenheten.
Värmeledningsförmågan hos stenullskärnan sträcker sig från 0,035 W/(m·K) till 0,043 W/(m·K). Detta ger effektiv värmeisolering för både varma och kalla miljöer. I kylrum och temperaturkontrollerade byggnader bör paneltjockleken beräknas utifrån erforderlig termisk resistans och temperaturskillnaden inomhus och utomhus.
Den porösa fiberstrukturen hos stenull bidrar till ljudabsorption och ljudisolering. För en panel med en kärndensitet på 120 kg/m³ är det vägda ljudreduktionsindexet cirka Rw = 29–30 dB. Detta gör panelerna lämpliga för applikationer där bullerkontroll krävs, såsom utrustningsrum, mekaniska anläggningsområden och skiljeväggar mellan bullriga och tysta zoner.
Regnstötljud på plåttak minskar också jämfört med enhudsprofilerade plåtar, eftersom stenullskärnan absorberar stötenergi och dämpar det överförda ljudet.
| Parameter | Räckvidd / Alternativ | Anteckningar |
|---|---|---|
| Beklädnadsmaterial | Färgbelagt stål, galvaniserat stål, Al-Zn belagt stål, rostfritt stål, aluminiumlegering, Al-Mg-Mn legering | Tjocklek 0,3–0,8 mm |
| Kärnmaterial | Hydrofob stenull | Densitet 120–150 kg/m³ |
| Paneltjocklek | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 / 250 mm | Anpassningsbar |
| Effektiv bredd | 950 / 1000 / 1150 mm | 500–1200 mm anpassningsbar |
| Panellängd | Upp till 15 000 mm | Klipp till projektets krav |
| Brandbetyg | Klass A (A1) obrännbar | Per GB 8624 |
| Värmeledningsförmåga | 0,035–0,043 W/(m·K) | Kärnmaterialegenskap |
| Ljudisolering | Rw = 29–30 dB | Kärndensitet 120 kg/m³ |
| Hydrofobicitet | ≥98 % | Kärnmaterialegenskap |
| Surhetskoefficient | ≥1,8 | Kärnmaterialegenskap |
| Tillämpliga standarder | GB/T 23932-2009, GB 8624 | Överensstämmelsedokumentation tillgänglig |
För brandklassade partitioner:Välj paneltjocklek baserat på den nödvändiga brandmotståndstiden. En 100 mm panel ger cirka 120 minuters brandmotstånd, vilket uppfyller kraven för många brandcellsväggar. Bekräfta den specifika enhetens testrapport för överensstämmelse.
För tak:Paneltjockleken ska beräknas utifrån värmeisoleringskravet och förväntade takbelastningar. Korrugerade profilpaneler används vanligtvis för tak för att förbättra dränering och strukturell styvhet. Polyuretankanttätning kan specificeras för förbättrad vattentäthet vid panelskarvar.
För väggar:Spont-skivor ger ett rent utseende och god fogtätning. Panelbredden kan väljas för att minimera skärspill baserat på väggmåtten.
För fuktiga miljöer:Stenullskärnan är hydrofob, men panelens kanter och skarvar bör tätas ordentligt för att förhindra att fukt tränger in. Beläggningar med rostfritt stål eller aluminium-zink ger extra korrosionsbeständighet. Kantförseglade paneler i polyuretan ger förbättrat fuktskydd vid fogarna.
För renrumsapplikationer:Handgjorda paneler med stålomkretsramar rekommenderas. Dessa paneler erbjuder bättre planhet och kantstyrka och kan stödja takmonterad utrustning.Renrumspanelermed stenullskärnor kombinerar brandsäkerhet med den ytrengörbarhet som krävs för kontrollerade miljöer.

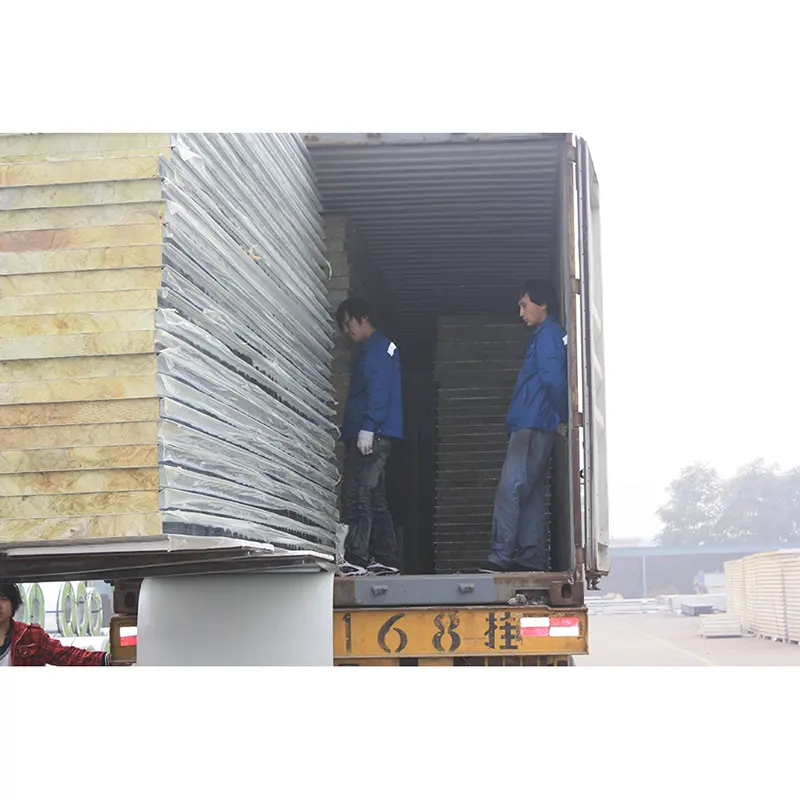

Panelhantering:Använd lyftredskap som fördelar lasten jämnt över panelytan. Undvik att dra paneler över ojämna ytor. Skyddsfilmen ska sitta kvar fram till slutrengöring efter installation.
Fogtätning:Alla panelskarvar ska tätas enligt projektspecifikationen. För spont-och-spår-paneler, se till att hankanten är helt i ingrepp innan du fäster. Kantförseglade paneler av polyuretan ger en tätare fogtätning och bör användas där vattentäthet är kritisk.
Fastsättning:Använd de angivna fästena och avstånden. För dolda fästsystem, kontrollera att klämmorna eller skruvarna är korrekt placerade innan panelmontering. Överdragning kan skada beklädnaden och minska vädertätheten.
Klippning och trimning:Fältsnitt bör göras med lämpliga verktyg för att undvika att skada stenullskärnan. Exponerade skurna kanter bör skyddas med bättringsbeläggning och kantlister för att förhindra att fukt tränger in.
Sandwichpaneler av stenull monteras ofta tillsammans medProfilerade stålplåtar för innerfodret till tak- och väggmontage. Sandwichpanelen utgör den termiska barriären, medan den profilerade plåten bär strukturella belastningar och ger en färdig invändig yta.Flgolv Trädgårdprofiler får användas i samma byggnad för kompositgolvkonstruktion.Byggmaterialtillbehörssystem, inklusive räfflor, fästelement, beslag och tätningsmedel, måste väljas för att matcha panelprofilen och projektförhållandena. Vårt ingenjörsteam kan tillhandahålla koordinerade layoutritningar för dessa kombinerade system.
1.Industrianläggningars tak och väggar som kräver A-klassad brandbeständighet och värmeisolering.
2.Lager- och logistikanläggningar där brandsäkerhet och energieffektivitet är prioriterade.
3.Offentliga byggnader som flygplatsterminaler, järnvägsstationer och idrottsplatser med stränga brandsäkerhetskrav.
4.Renrumsväggar och tak i läkemedels-, elektronik- och livsmedelsanläggningar.
5.Kyllagring och temperaturkontrollerade byggnader där konsekvent termisk prestanda är avgörande.
Tjockare paneler ger både högre brandmotstånd och bättre värmeisolering. En 50 mm panel ger cirka 60 minuters brandmotstånd, medan en 100 mm panel ger cirka 120 minuter. Värmeisoleringen ökar proportionellt med kärnans tjocklek. Den erforderliga tjockleken bör bestämmas av projektets brandsäkerhets- och energieffektivitetskrav.
Kantförsegling av polyuretan fyller panelfogarna med skum, vilket minskar köldbryggning och förhindrar att fukt tränger in i kanterna. Detta förbättrar den totala termiska prestandan och minskar risken för absorption av kärnfukt i miljöer med hög luftfuktighet. Kantförseglade paneler rekommenderas för kylförvaring, renrum och byggnader i vått klimat.
Ja. Handgjorda paneler med stålomkretsramar och stenullskärnor används vanligtvis i renrumsavskiljare och tak. De ger A-klass brandmotstånd, bra värmeisolering och den strukturella styrka som behövs för att stödja utrustning. Beklädnader i rostfritt stål kan specificeras för områden som kräver frekvent tvättning och desinfektion.
Standard spont-och-spår paneler använder sammankopplade kanter som ger grundläggande fogtätning. För förbättrad vattentäthet har polyuretankantförseglade paneler skumfyllda kanter som skapar en tätare fog. Alla fogar bör tätas ytterligare med lämpligt tätningsmedel under installationen. Den specifika tätningsmetoden beror på panelprofilen och projektets exponeringsförhållanden.
Vi tillhandahåller testrapporter för brandprestanda, värmeledningsförmåga och relevanta mekaniska egenskaper. Materialcertifikat för stålbeklädnader och stenullskärna finns tillgängliga. För projekt som kräver ytterligare överensstämmelsedokumentation, såsom akustisk prestanda eller specifika brandbeständighetsklasser, kan dessa tillhandahållas på begäran.
