Stenullskompositpaneler är prefabricerade kompositskivor skapade genom att limma förstärkta ytmaterial eller ytskikt på ett stenullsskivasubstrat. Själva substratet är en oorganisk fiberprodukt gjord av råmaterial som basalt, gabbro och dolomit, bearbetad genom högtemperatursmältning (över 1450°C) och fibrering, med tillsats av bindemedel och vattenavvisande medel.
Enligt standarden JGJ/T 350-2015 (Technical Specification for Application of Thermal Inulation and Fire-resistant Composite Panels) klassificeras kompositpaneler i oorganiska och organiska typer, med stenullspaneler som faller i kategorin oorganiska. De klassificeras vidare efter massa per ytenhet i typ I (<20 kg/m²) och typ II (20–30 kg/m²).
Kärnmaterialet består av stenullsremsor med fiberorientering vinkelrätt mot skivans yta. Ytan är förstärkt med antingen ett murbruksskikt av glasfibernät-polymer eller ett polyuretan-cementbaserat gränssnittsmembran. Nyckeltal för prestanda listas i tabellen nedan.
| Punkt | Glasfibernät-polymer murbruk typ | Polyuretan-cementbaserad membrantyp | Testmetod |
|---|---|---|---|
| Densitet | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Surhetskoefficient | ≥1,8 | ≥1,8 | GB/T 5480 |
| Dimensionell stabilitet | ≤1,0 % | ≤0,2 % | GB/T 8811 |
| Draghållfasthet vinkelrätt mot ytan | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Värmeledningsförmåga | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Förbränningsprestanda | Klass A | Klass A | GB 8624 |
Rekommenderade produktmått är en längd på högst 1200 mm och en bredd på högst 600 mm. Tillåten tjockleksavvikelse är +2 mm / -0 mm. Polymerbeläggningen på kärnmaterialets yta måste vara enhetlig, utan obelagda områden.
Denna produkt består av en galvaniserad stålyta eller färgbelagd stålyta (0,4–0,8 mm tjock) och en kärnullskärna, sammanfogade med ett höghållfast lim. Jämfört med vanliga stenullsskivor erbjuder den förbättrad total styvhet och böjlig belastningskapacitet. Metallbeklädnaden förbättrar också väderbeständighet och slagtålighet.
Denna produkt har en lätt glasfiberyta bunden till ytan av en stenullsskiva. Designad för isolering i ogenomskinliga gardinväggssystem, fästs den på basväggen med ankare och fogtätningstejp. Det erbjuder fördelar som hög konstruktionseffektivitet, relativt låg materialkostnad och enkel installation.
BBMG Star-Brand® lättviktsfiberbelagd stenullskompositskiva användes i det yttre gardinväggsprojektet för utvecklingen "Tianbao Jiuru Pinzhu" i Tianjin Airport Economic Area. Med en yta på över 70 000 kvadratmeter uppfyllde produkten projektets krav på brandmotstånd, värmeisolering, värmeskärmning och ljudabsorption. Samma typ av sammansatt stenullsskiva användes också för fasadens gardinväggsisolering i ett renoveringsprojekt för kommersiella byggnader i centrala Tianjin. Jämförande analys av byggprocesser, kostnader och tidsplaner visade på förbättringar i både byggkvalitet och projektfördelar.
Ytterväggsisoleringen av tunngips som använder stenullskompositskivor har använts i projekt som Anqing Dechen Chenyunfu och Xuzhou Greenland High-Speed Rail New City. Systemet består av stenullskompositskivor, lim, baslackbruk, ankare och alkalibeständigt glasfibernät. Dess egenskaper inkluderar obrännbarhet, frånvaro av giftiga gasutsläpp när de utsätts för brand, låg värmeledningsförmåga och väderbeständighet, tillsammans med ljudisolerings- och absorptionsförmåga.
En helautomatiserad digital produktionslinje för kompositskivor av stenull, utvecklad av Harbin Institute of Technology (Suzhou) Research Institute, använder 3D-förstärknings- och inkapslingsteknik. Detta tillvägagångssätt tar itu med industriutmaningar som fiberupplösning efter kapning, problem med gränssnittsbindning och materialkompatibilitet mellan skikten. Den möjliggör exakt kontroll av vertikal draghållfasthet (över 100 kPa) och beläggningstjocklek (hålls inom 1–1,5 mm).
Alla parametrar som listas nedan är baserade på relevanta nationella eller industristandarder. Anpassning är tillgänglig för att möta specifika projektkrav.
| Prestandaindikator | Parameter/Specifikation | Standard/Bas |
|---|---|---|
| Verkställande standarder | GB/T 25975-2010; JGJ/T 350-2015 | Stenullsprodukter för extern värmeisolering; Teknisk specifikation för värmeisolering och brandbeständiga kompositpaneler |
| Kärnmaterial | Stenull (basaltfiber) | Surhetskoefficient ≥ 1,8 |
| Densitet | 100–150 kg/m³ (förstärkt vertikal fibertyp ≥ 140 kg/m³) | |
| Värmeledningsförmåga | ≤ 0,042–0,046 W/(m·K) | Beror på produkttyp |
| Draghållfasthet (vinkelrätt mot ytan) | ≥ 0,10 MPa | Krav på ytterväggs tunnputsningssystem |
| Dimensionell stabilitet | ≤ 0,2 %–1,0 % | Beror på produkttyp |
| Massa per ytenhet | Typ I < 20 kg/m²; Typ II 20–30 kg/m² | |
| Förbränningsprestanda | Klass A (Obrännbart) | GB 8624 |
| Temperaturbeständighet | ≥ 800°C | |
| Hydrofobicitet | ≥ 98 % |
1. Klass A brandmotstånd.Panelerna är klassade som icke brännbara klass A enligt GB 8624. De avger inte giftiga ångor när de utsätts för brand, vilket hjälper till att uppfylla obligatoriska brandsäkerhetskrav för höghus och offentliga byggnader.
2. Fabriksprefabricering och installationseffektivitet.Panelerna är prefabricerade i en kontrollerad fabriksmiljö, vilket minskar behovet av våtbyten på plats. Installationstiden kan vara kortare jämfört med traditionella flerskiktsisoleringssystem. Panellängder kan anpassas, och fabrikslimningsprocessen bidrar till jämn kvalitet.
3. Förbättrad mekanisk prestanda.Kompositstrukturen förbättrar slaghållfastheten och skjuvhållfastheten jämfört med stenullsskivor utan ytbeläggning. Förstärkta vertikalfibertyper uppnår en draghållfasthet vinkelrätt mot ytan på minst 0,10 MPa.
4. Värmeisoleringsprestanda.Med en värmeledningsförmåga i intervallet 0,042–0,046 W/(m·K), ger panelerna stabil värmeisolering och bidrar till byggnadens energieffektivitet när de är korrekt installerade.
5. Akustisk prestanda.Den porösa fiberstrukturen i stenull ger ljudabsorption, vilket hjälper till att minska överföringen av utomhus- och inomhusljud.
För ytterväggar för tunnbeläggning:Använd förstärkta vertikalfiberkompositskivor av stenull med en draghållfasthet vinkelrätt mot ytan på minst 0,10 MPa. Se till att den valda skivtypen är kompatibel med det specificerade lim- och baslackbruket.
För ogenomskinlig isolering av gardinväggar:Lättviktsskivor med glasfiber kan användas. Kontrollera att förankringssystem och fogtätningsdetaljer är utformade enligt projektets vindbelastning och rörelsekrav.
För tak- eller industriapplikationer:Metallbelagda stenullskompositskivor ger extra styvhet och väderbeständighet. Kontrollera att metallbeklädnaden och limmet är lämpliga för den förväntade driftstemperaturen och exponeringsförhållandena.
För projekt med strikta brandsäkerhetskrav:Alla stenullskompositpaneler som listas här är klass A obrännbara. Den övergripande brandprestandan hos väggmonteringen beror dock också på installationsdetaljer, fästelement och fogbehandling.
1.External Thermal Insulation Composite Systems (ETICS) med tunnbeläggning för byggnadsfasader.
2.Isoleringsskikt för ogenomskinliga gardinväggar, såsom sten- eller metallgardinväggar.
3.Värmeisoleringshöljen för tak och väggar på industrianläggningar och offentliga byggnader.
4.Att bygga energieffektiva projekt som kräver en kombination av brandsäkerhet och byggeffektivitet.
Standard stenullsskivor levereras vanligtvis utan ett fabriksapplicerat ytskikt, och de kan kräva ytterligare förstärkning på plats. Stenullskompositpaneler är prefabricerade med ett ytmaterial (som polymerbruk, glasfibernät eller metallplåt) som redan är bundet till stenullskärnan. Detta förbättrar hantering, dimensionsstabilitet och mekanisk styrka och kan förenkla installationen.
För tunnbeläggningssystem rekommenderas generellt en förstärkt vertikal fiberkompositskiva av stenull. Den bör ha en draghållfasthet vinkelrätt mot ytan på minst 0,10 MPa och en densitet på minst 140 kg/m³. Bekräfta alltid kompatibiliteten med det specificerade limmet och baslackbruket.
Ja, stenullskärnan är ett oorganiskt material och panelerna är klassade som icke brännbara klass A enligt GB 8624. Brandprestanda för hela väggmontaget beror dock också på beklädnadsmaterial, lim, fästelement och installationsdetaljer.
Ja, paneldimensioner kan ofta anpassas för att passa projektets krav. Standardrekommendationer är en maximal längd på 1200 mm och en maximal bredd på 600 mm för armerade vertikala fiberskivor. Metallbelagda och lätta glasfiberbelagda brädor kan ha olika storlekar. Kontakta vårt tekniska team med dina specifika mått.
Nyckelstandarder inkluderar GB/T 25975-2010 för stenullsprodukter som används i extern värmeisolering och JGJ/T 350-2015 för applicering av värmeisolering och brandbeständiga kompositpaneler. Testmetoder som refereras inkluderar GB/T 5480 för densitet och surhetskoefficient, GB/T 8811 för dimensionsstabilitet, GB/T 30804 för draghållfasthet och GB 8624 för förbränningsprestanda.

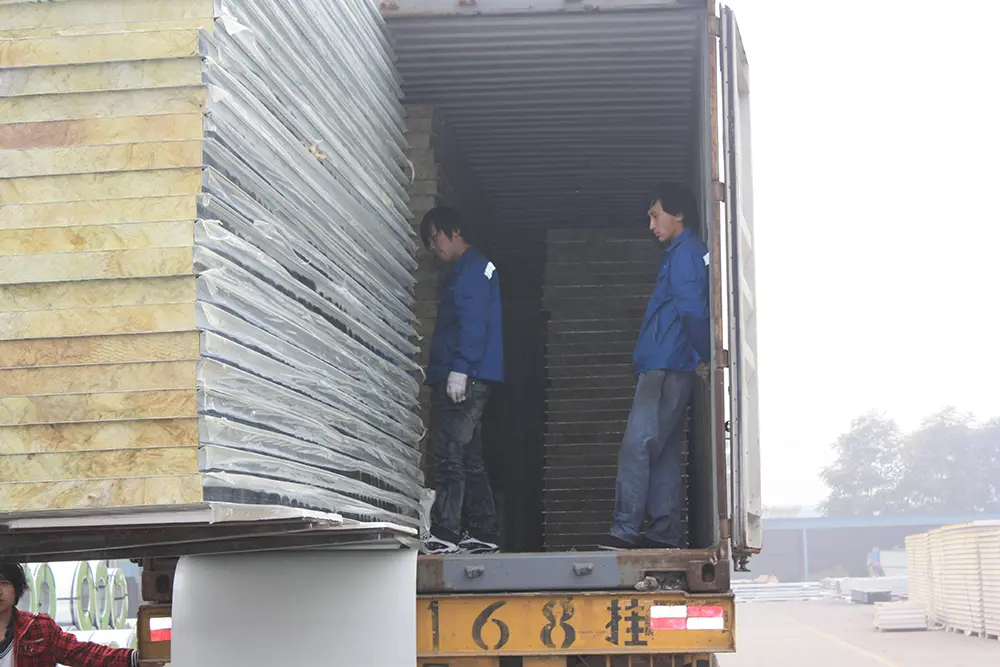

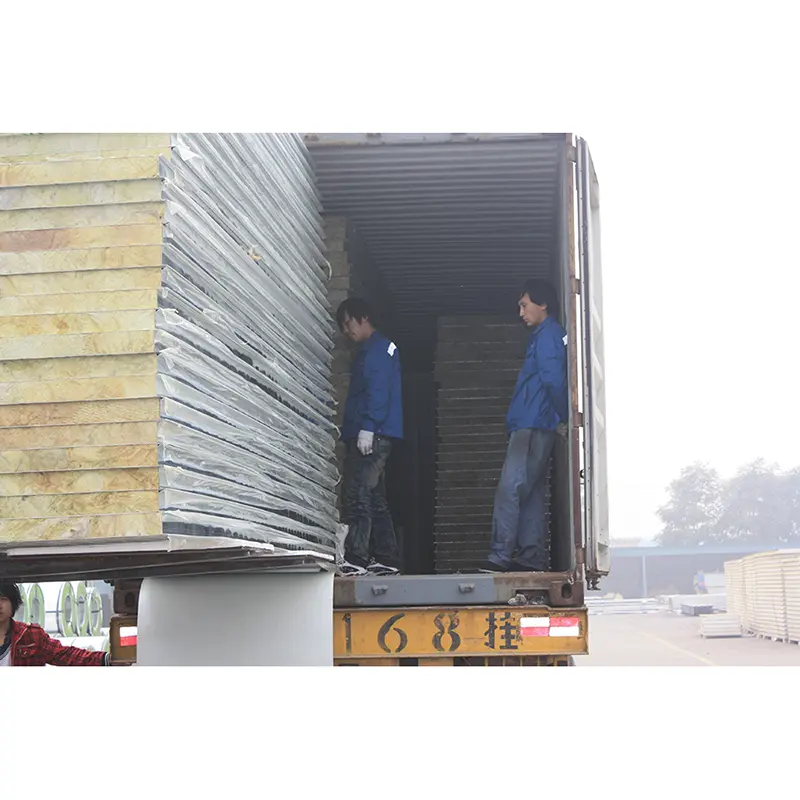

Paneler bör förvaras plant i ett torrt, täckt område borta från direkt solljus och fukt. Undvik att stapla för högt för att förhindra deformation. Under hantering, använd lämplig lyftutrustning och undvik att dra eller tappa panelerna. Följ tillverkarens installationsriktlinjer för kapning, förankring och fogbehandling.
Tianjin SENBO Building Materials Technology Co., Ltd. är en tillverkare av kompositpaneler av stenull, perforerade jalusipaneler, system för vindskydd och dammskydd och andra metallhöljeprodukter. Vår produktionsbas ligger i Jinghai Economic Development Zone, Tianjin, Kina, utrustad med automatiserade produktionslinjer och en kvalitetskontroll i fyra steg. För mer information om vår fabrik, certifieringar, testmöjligheter och projektreferenser, besök vårOm osssida ellerkontakta vårt ingenjörsteam.
