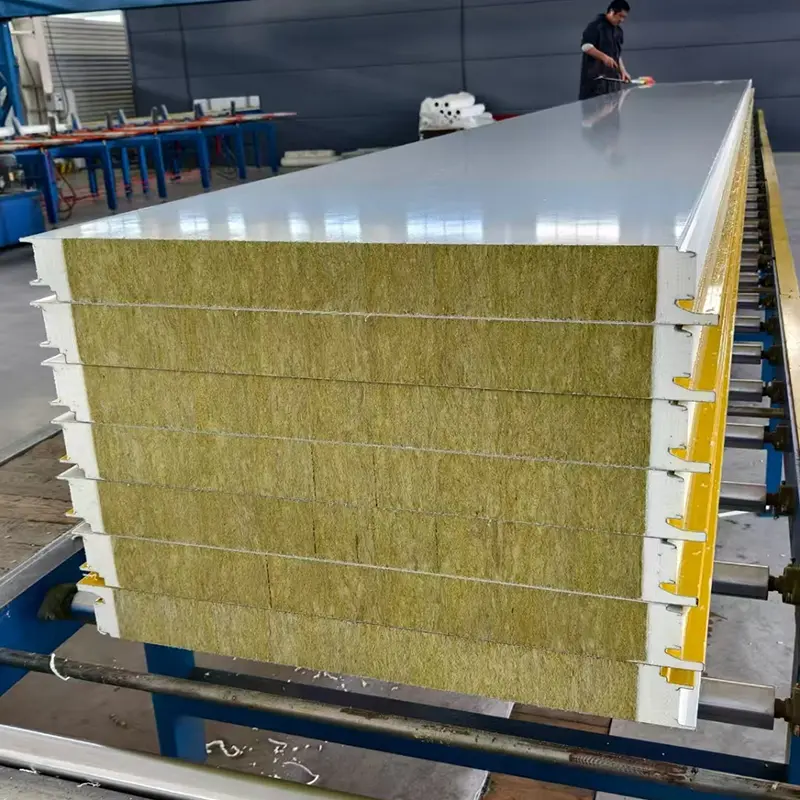

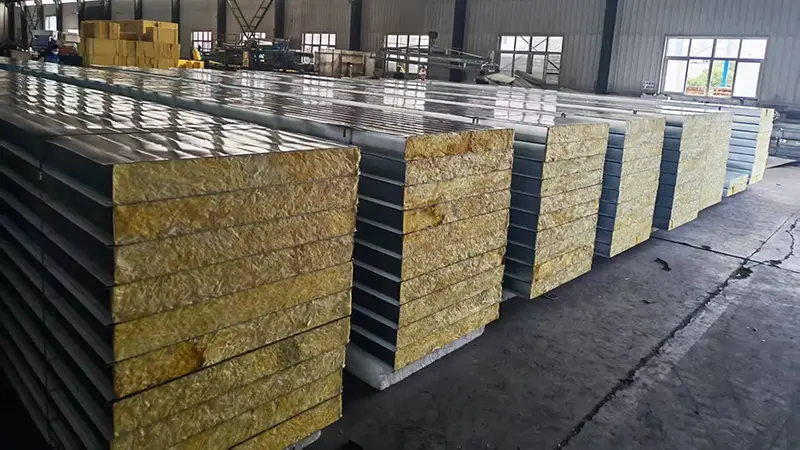

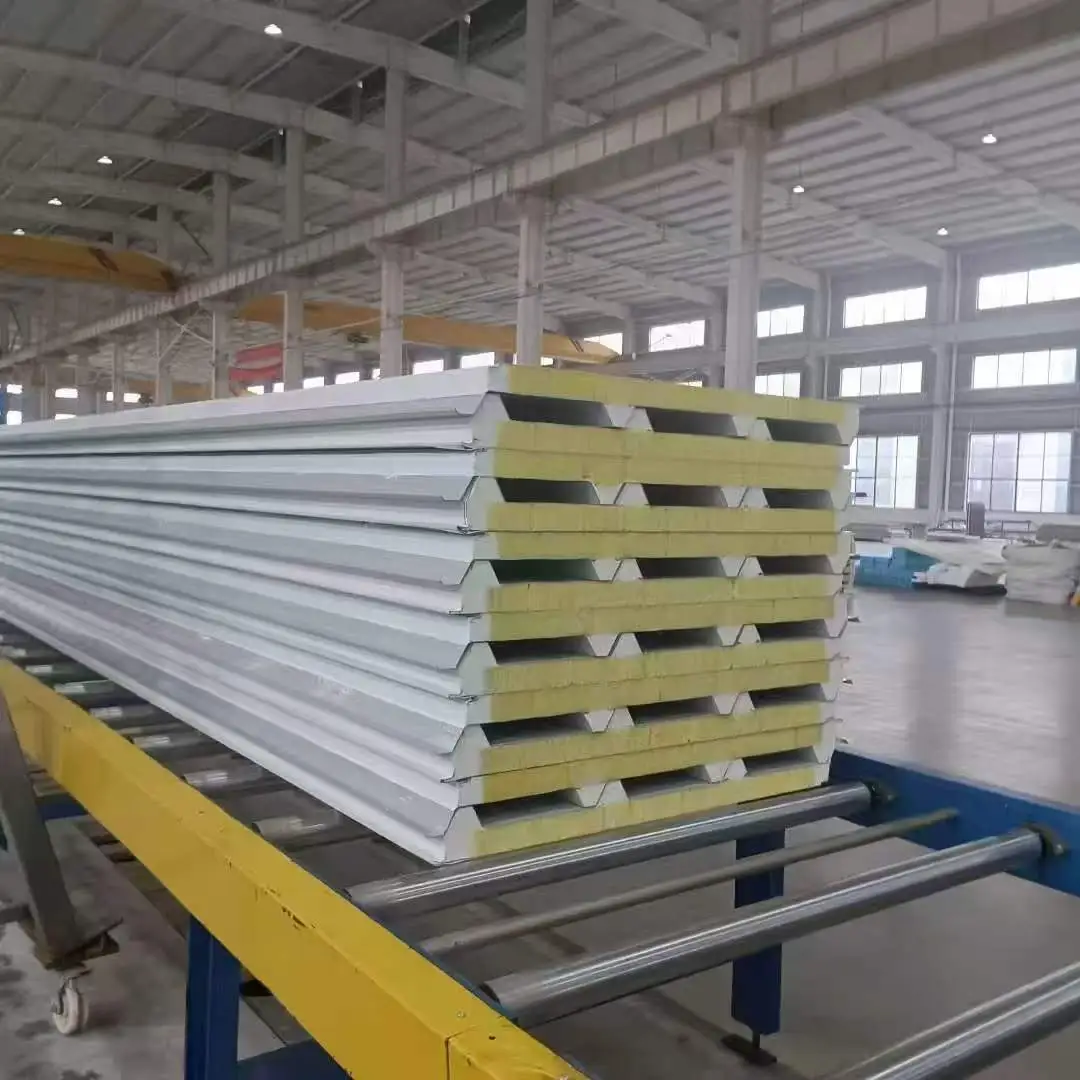

Takstensullssandwichpaneler, även kallade metallbelagda kompositpaneler, består av två tunna metallbeklädnadsplåtar bundna till ett lätt kärnmaterial. Ytterplåtarna är vanligtvis 0,4 mm till 0,8 mm tjocka och kan vara galvaniserat stål, färgbelagt stål, Al-Zn-belagt stål eller aluminiumlegering. Kärnmaterialet väljs utifrån brandsäkerhet, värmeisolering och budgetkrav. Vanliga kärnalternativ är stenull, styv polyuretan (PU) och polystyren (EPS). Ytbeklädnader och kärna är limmade med lim, vilket bildar en stressad hudstruktur. Metallbeklädnaderna bär drag- och tryckkrafter, medan kärnan överför skjuvspänning och håller beklädnaderna åtskilda, vilket resulterar i hög böjstyvhet i förhållande till panelens vikt.
Takstensullssandwichpaneler är vanligtvis 50 mm till 200 mm tjocka med effektiva bredder på 900 mm till 1000 mm. PU sandwichpaneler varierar från 30 mm till 100 mm tjocka med en effektiv bredd på 1000 mm. EPS sandwichpaneler finns tillgängliga från 50 mm till 250 mm tjocka med effektiva bredder på 1150 mm eller 1200 mm. Panellängden är i allmänhet upp till 12 000 mm, och anpassade längder kan tillverkas enligt projektets krav.
| Prestandaindikator | Polyuretan (PU) kärna | Rock Wool Core | Polystyren (EPS) kärna | Standardreferens |
|---|---|---|---|---|
| Kärndensitet | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Värmeledningsförmåga | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Uppmätt vid omgivningstemperatur |
| Bondstyrka | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Mellan ansikte och kärna |
| Förbränningsprestanda | Klass B1 | Klass A (Obrännbart) | Klass B2 | GB 8624 |
| Betyg för brandmotstånd | Ej specificerat | ≥60 min för tjocklek ≥80 mm | Ej specificerat | Verifierad genom brandtester |
| Flexural lastkapacitet | ≥0,5 kN/m vid L₀/200 | ≥0,5 kN/m vid L₀/250 | ≥0,5 kN/m vid L₀/250 | Nedböjningsgräns |
| Vanlig tjocklek | 30–100 mm | 50–200 mm | 50–250 mm | Anpassningsbar |
| Effektiv bredd | 1000 mm | 900–1000 mm | 1150–1200 mm | Standardbredder |
Panelen beter sig som en I-balk. Metallytorna fungerar som flänsar och uppbär drag- och tryckspänningar. Kärnan fungerar som banan och överför skjuvkrafter. Ökning av kärnans tjocklek ökar böjstyvheten utan att tillföra betydande vikt eftersom kärndensiteten är låg. Alla tre kärntyperna måste uppfylla en lägsta böjbelastningskapacitet på 0,5 kN/m under den specificerade nedböjningsgränsen. Stenull och EPS-paneler testas vid L₀/250, medan PU-paneler testas vid L₀/200.
Kraven på bindningsstyrka varierar beroende på kärntyp. EPS-paneler kräver en bindningsstyrka över 0,1 MPa, PU-paneler minst 0,09 MPa och stenullspaneler över 0,06 MPa. Under avskalningstestning måste kärnmaterialet som finns kvar på beläggningen vara jämnt fördelat och täcka minst 85 % av den bundna ytan. Detta krav hjälper till att bekräfta att ytskikten och kärnan fortsätter att fungera som en enhet.
Brandbeteendet bestäms huvudsakligen av kärnan. Stenullskärnor är obrännbara och ger en brandbeständighet på minst 60 minuter när tjockleken är 80 mm eller mer. PU-kärnor kan nå klass B1 flamskyddsklass. EPS-kärnor är klassade klass B2 och är begränsade till områden med låga brandsäkerhetskrav. Projektbrandkoder bör vägleda kärnvalet.
PU-kärnor erbjuder den lägsta värmeledningsförmågan vid 0,027 W/(m·K) eller mindre, följt av EPS vid 0,041 W/(m·K) och stenull vid 0,045 W/(m·K). Urvalet bör balansera isoleringsmål, brandklassning och budget. För ett givet isoleringskrav kan PU-paneler vara tunnare än EPS- eller stenullspaneler.
Kärnpaneler av stenull är lämpliga för byggnader som kräver obrännbara höljesmaterial, såsom industrianläggningar med hög brandrisk, offentliga byggnader, renrum och områden där brandkoder kräver klass A-material. De ger också bra ljudabsorption, vilket är användbart i bullriga miljöer.
PU-kärnpaneler är lämpliga för projekt där maximal värmeisolering behövs inom begränsad tjocklek, såsom kyllager, temperaturkontrollerade lager och energieffektiva byggnader. Deras brandklass B1 gör dem acceptabla i många applikationer, men lokala brandföreskrifter bör bekräftas.
EPS-kärnpaneler är ett ekonomiskt alternativ för byggnader med låga brandsäkerhetskrav, såsom tillfälliga strukturer, jordbruksbyggnader och vissa lager. De ger bra isolering till en lägre kostnad, men deras B2-klassificering begränsar användningen i ockuperade eller högriskområden.
Stenull är det enda obrännbara alternativet av de tre och ger högsta brandmotstånd. PU kan uppnå B1, medan EPS är B2. För byggnader med strikta brandregler krävs vanligtvis stenull.
Ja, sandwichpaneler kan användas för både väggar och tak, men takpaneler kan kräva ytterligare funktioner som starkare profiler, bättre dräneringsdesign och högre vindmotstånd. Bekräfta med tillverkaren att den valda panelen uppfyller kraven för takbelastning.
PU erbjuder bättre värmeisolering per enhetstjocklek och högre bindningsstyrka, men kostar mer. EPS är lättare och billigare. Om isoleringsmål kan uppnås med en tjockare EPS-panel kan det vara det mer ekonomiska valet. Termiska beräkningar bör vägleda beslutet.
Relevanta standarder inkluderar JC/T 868 för sandwichpaneler av metallbelagd polyuretan, JC/T 869 för sandwichpaneler med metallbelagd stenull och JC/T 689 för sandwichpaneler i polystyren med metallbeklädnad. Projektspecifikationer och acceptanskriterier bör referera till dessa dokument.
