Perforerad plåt

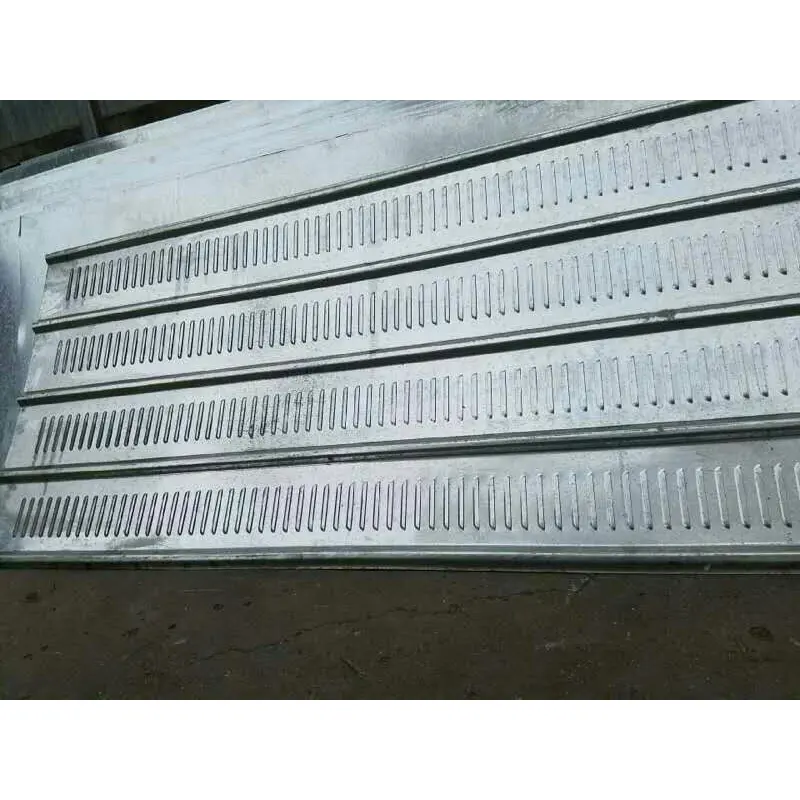

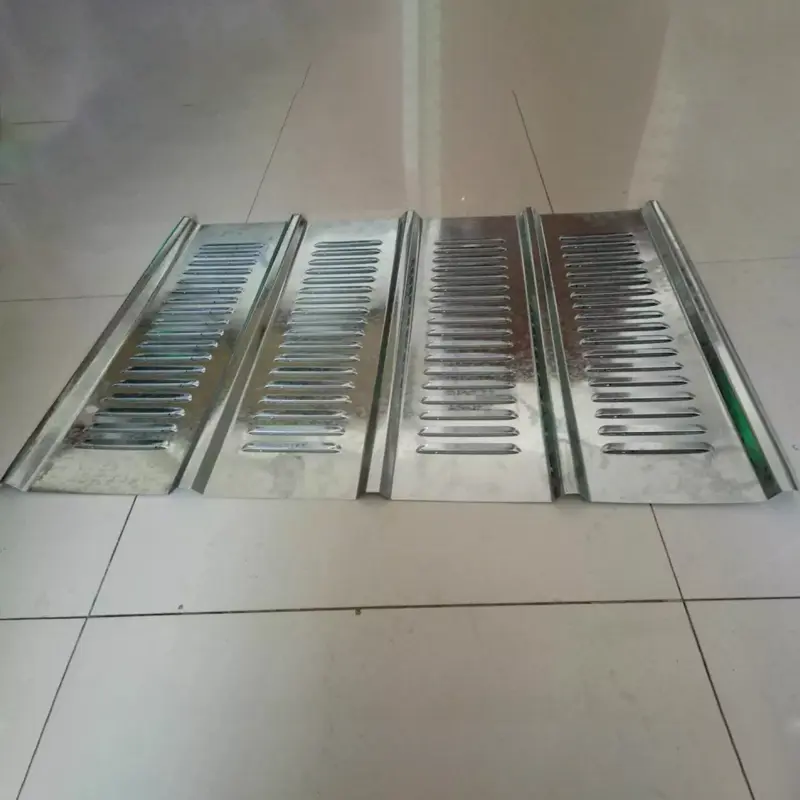

Lamell perforerad plåt är funktionella arkitektoniska paneler skapade genom att bearbeta metallplåtar med höghastighetsprecisionsstämpelutrustning för att bilda en struktur av vinklade, lamellliknande öppningar. Till skillnad från vanliga perforerade paneler (som har raka genomgående hål som cirklar eller fyrkanter), har jalusiperforerade paneler vinklade jalusier. Denna design tillåter luft att flöda genom de diagonala kanalerna samtidigt som den blockerar den horisontella siktlinjen, vilket ger en "ventilerad men ogenomskinlig" effekt.

Basmaterialval

Beroende på driftsmiljö och prestandakrav kan följande material väljas:

Q235 galvaniserat stål:Det vanligaste materialet i konstruktion. Ytor är behandlade med varmförzinkning och elektrostatisk pulverlackering (beläggningstjocklek ≥60μm), som klarar 500 timmars saltspraytestning utan att flagna eller rosta. Teststandard: ASTM B117 / ISO 9227. Laboratorierapporter finns tillgängliga på begäran.

304 rostfritt stål:Används för utomhusmiljöer som kräver hög korrosionsbeständighet eller för dekorativa projekt.

Aluminiumlegering:Används för projekt med viktbegränsningar eller de som kräver kompatibilitet med takpaneler av aluminium-magnesium-mangan.

Tillverkningsprocess och specifikationer:Tillverkat med höghastighets, precision, helautomatiska stanslinjer, stöder systemet olika material, inklusive perforerade färgbelagda stålspolar, aluminiumspolar och rostfria stålplåtar. Standardtjocklekar sträcker sig från 0,5 mm till 2,0 mm (tunna ark: 0,5–1,0 mm; tjocka ark: 1,0–2,0 mm). Typiska spjällvinklar är 45°–60°, med ett öppet ytförhållande på 40%–60%. Standard arkstorlekar är 1000×2000 mm och 1250×2500 mm; anpassade storlekar finns tillgängliga på begäran.

Ytbehandling:Galvaniserade stålplåtar kan ytbehandlas med elektrostatisk pulverlackering. Färgerna är anpassade enligt RAL-standarder (vanliga färger inkluderar mörkgrå, ljusgrå, kunglig blå och mörkgrön).

Prestandaverifiering

1. Akustisk prestanda – Laboratorieuppmätt brusreducering

Den akustiska prestandan hos perforerade jalusipaneler stöds av konkreta experimentella data. Systematisk forskning utförd av Architectural Acoustics Laboratory vid National Cheng Kung University (Taiwan) på mikroperforerade horisontella lamellpaneler visade att den genomsnittliga brusreduktionen sträcker sig från ett minimum av 4dB till ett maximum av 15dB. Nyckelvariabler som påverkar akustisk prestanda inkluderar jalusilängd, jalusitjocklek, strukturell konfiguration (enkelsidig vs. dubbelsidig perforering), jalusivinkel och jalusinavstånd.

2. Ventilation och vindmotstånd – Vindmotståndet minskat med över 30 %

Perforerade lamellpaneler underlättar naturlig ventilation och tryckavlastning genom vinklade perforeringar i lamellerna, vilket effektivt minskar vindmotståndet. När den används i bygghamstring minskar luftflödesdesignen med lameller vindmotståndet med över 30 % jämfört med traditionella solida barriärer, baserat på jämförande vindlastberäkningar. Panelerna är designade för att uppfylla lokala vindlastkrav i enlighet med tillämpliga byggregler (t.ex. GB 50009 / EN 1991), med faktisk prestanda verifierad genom strukturella beräkningar och projektspecifika vindlastbedömningar. Detta gör dem lämpliga för tyfonbenägna och blåsiga kustområden.

3. Korrosions- och väderbeständighet – 500-timmars saltspraytest

Korrosionsbeständigheten hos de perforerade jalusipanelerna säkerställs genom ett system med dubbla processer: varmförzinkning följt av elektrostatisk pulverlackering. Ett galvaniserat basskikt kombineras med en högtemperaturhärdad polyesterpulverbeläggning av utomhuskvalitet (≥60μm tjock). Panelerna klarar 500 timmars saltspraytestning utan att flagna eller rosta, i enlighet med ASTM B117 / ISO 9227. Tredjepartstestrapporter finns tillgängliga på begäran, och utomhuslivslängden uppskattas till 5–10 år under normala miljöförhållanden.

4. Mekaniska egenskaper och tillverkningsegenskaper

Materialet är tillverkat av Q235 galvaniserat stål och erbjuder utmärkt tryckhållfasthet, medan jalusinpräglingsprocessen säkerställer hög dimensionell precision. I järnvägstransitapplikationer (ventilation och regnsäkra fönsterluckor) kombinerar strukturen framvända perforerade jalusipaneler med bakre regnbafflar för att balansera luftflödet och väderskydd. För kraftfack för motoriserad utrustning kan 5–10 mm ljudabsorberande material appliceras på lamellens struktur för att dämpa buller.

5. Beprövade tillämpningsscenarier

Storskalig offentlig byggnadsdekoration och ljudabsorption:Dessa perforerade lameller används för dekoration och akustisk behandling i stora projekt som flygplatser, järnvägsstationer, arenor, utställningscenter och tunnelbanestationer.

Bygghamstring:Den perforerade lamellen har en modulär design med bultad montering, vilket eliminerar behovet av svetsning på plats. Den stöder återanvändning över 5 gånger och har en återvinningsgrad av stål på 95 %.

Utrustningsventilation och värmeavledning:Används som värmeavledningspaneler för utrustningsskåp, dessa jalusier är vanligtvis tillverkade av rostfritt stål, galvaniserat stål eller aluminium (tjocklek: 0,8–2 mm), vilket ger effektiv ventilation och värmeavledning samtidigt som de erbjuder damm- och stänkskydd.

Översikt över nyckelspecifikationer

Alla parametrar som anges nedan är baserade på fabriksstandardproduktion eller refererade tester. Anpassning är tillgänglig för att möta specifika projektkrav.

Viktiga fördelar

1. Ventilation utan sikt (unik funktionalitet).Den vinklade lamelldesignen skapar en överlappning när den ses framifrån, blockerar över 90 % av siktlinjen från utsidan samtidigt som den tillåter naturligt luftflöde – balanserar integritetsskydd med ventilation och värmeavledning. Visuell avskärmning mäts på ett avstånd av 1 meter vinkelrätt mot panelytan.

2. Verifierad akustisk prestanda (4–15 dB minskning).Laboratorietester bekräftar en genomsnittlig bullerreduktion på 4–15 dB; prestandan kan förbättras ytterligare genom att lägga till ljudabsorberande bomull eller mikroperforerade paneler.

3. Korrosionsbeständighet och hållbarhet (500-timmars saltsprayverifiering).Dubbelt korrosionsskydd (varmförzinkning plus elektrostatisk pulverlackering) säkerställer ingen flagning eller rost efter 500 timmars saltspraytest enligt ASTM B117 / ISO 9227; livslängd utomhus på 5–10 år.

4. Modulär montering och återanvändbarhet.Modulär design med bultförband eliminerar behovet av svetsning på plats; paneler kan återanvändas minst fem gånger, med en stålåtervinningsgrad på 95 %.

5. Flexibelt material och specifikationsanpassning.Finns i olika material som Q235 galvaniserat stål, rostfritt stål och aluminium; plåttjocklek, dimensioner och färger kan anpassas för att möta specifika projektkrav.

Applikationsscenarier

1.Dekorativa och ljuddämpande system för stora offentliga byggnader som flygplatser, järnvägsstationer, arenor, mässhallar och tunnelbanestationer.

2.Hamstring av byggarbetsplatser för vägarbeten, tunnelbaneschaktning och renovering av bostäder (kräver vindmotstånd och tryckavlastning).

3.Ventilation, värmeavledning och dammskydd för industrianläggningar och utrustningsrum.

4.Bullerskärmar för kommunala vägar och industrizoner (i kombination med ljuddämpande material).

5.Integrerad arkitektonisk skuggning och ventilationsgallersystem.

Varför välja perforerade gallerpaneler?

Letar du efter en funktionell panel som balanserar ventilation och avskärmning för arkitektonisk utsmyckning, bygghamstring eller ljudreducerande projekt? Dessa paneler är gjorda av Q235 galvaniserat stål eller rostfritt stål och har precisionsstämplade, 45°–60° vinklade lameller. De ger över 90 % visuell avskärmning (mätt vid 1 m vinkelrät vy) samtidigt som de möjliggör naturlig ventilation och tryckavlastning, vilket ger mer än 30 % mindre vindmotstånd jämfört med solida paneler. Akustiska laboratorietester bekräftar en ljudreduktion på 4–15 dB, medan 500-timmars saltspraytester (ASTM B117 / ISO 9227) verifierar deras korrosionsbeständighet; den modulära designen möjliggör upprepad återanvändning. Från dekorativ ljudabsorption i stora offentliga byggnader till vindbeständig hamstring för stadsvägarbeten, perforerade jalusipaneler – med stöd av beprövade prestandadata – erbjuder en pålitlig lösning som säkerställer "ventilation utan insyn" tillsammans med bullerreducering och vindmotstånd.

Vanliga frågor

1. Vilka standarder används för saltspraytestet?

Vi testar våra pulverlackerade paneler enligt ASTM B117 eller ISO 9227 i 500 timmar. Testrapporter från tredje part är tillgängliga på begäran för att verifiera resultaten.

2. Hur mäts 90 % visuell screening?

Den visuella skärmningshastigheten mäts på ett avstånd av 1 meter vinkelrätt mot panelytan. Under normala betraktningsvinklar överlappar de vinklade lamellerna för att blockera mer än 90 % av den horisontella siktlinjen samtidigt som de tillåter luftflöde.

3. Kan panelerna användas i områden med stark vind?

Ja. Lamelldesignen minskar vindbelastningen med över 30 % jämfört med solida paneler. Vi utför projektspecifika vindlastberäkningar enligt tillämpliga koder (t.ex. GB 50009 eller EN 1991) för att säkerställa att panelerna och stödstrukturen är tillräckligt utformade.

4. Vilka material finns tillgängliga för jalusiperforerade paneler?

Vi erbjuder Q235 galvaniserat stål, 304 rostfritt stål och aluminiumlegering. Valet beror på korrosionskrav, viktgränser och estetiska preferenser. Alla material kan pulverlackeras i olika RAL-färger.

5. Ger du prover eller testrapporter innan du beställer?

Ja, vi kan tillhandahålla provpaneler för utvärdering och dela relevanta testrapporter (saltspray, akustisk, mekanisk) på begäran. Vårt ingenjörsteam erbjuder även teknisk rådgivning för ditt specifika projekt.

6. Hur monteras panelerna?

Panelerna är designade för modulär bultmontering, vilket eliminerar behovet av svetsning på plats. Detta möjliggör snabbare installation och enkel demontering, och panelerna kan återanvändas flera gånger.
