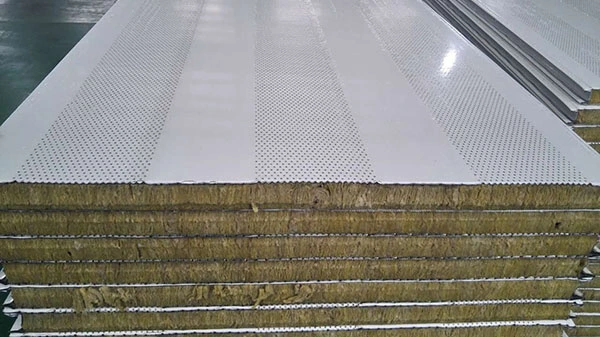

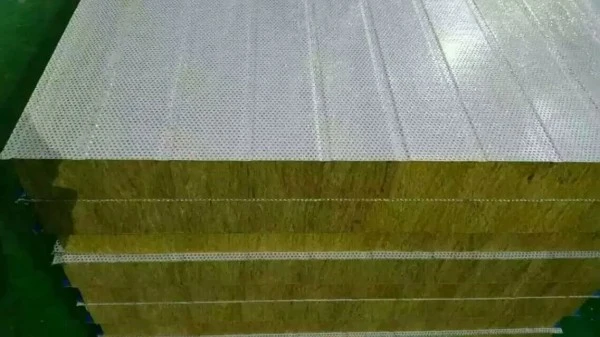

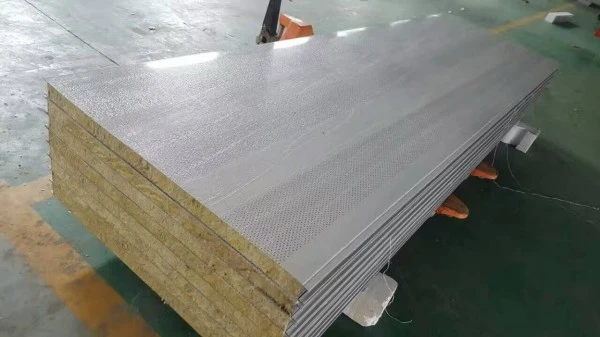

Den perforerade stenullskompositpanelen är en metallbeklädd sandwichpanel som kombinerar en stenullskärna med en perforerad ytplåt.SENBO Byggmateriallevererar denna produkt för applikationer där akustisk absorption och brandsäkerhet måste hanteras tillsammans, såsom offentliga platser, industrianläggningar och utrustningsrum.

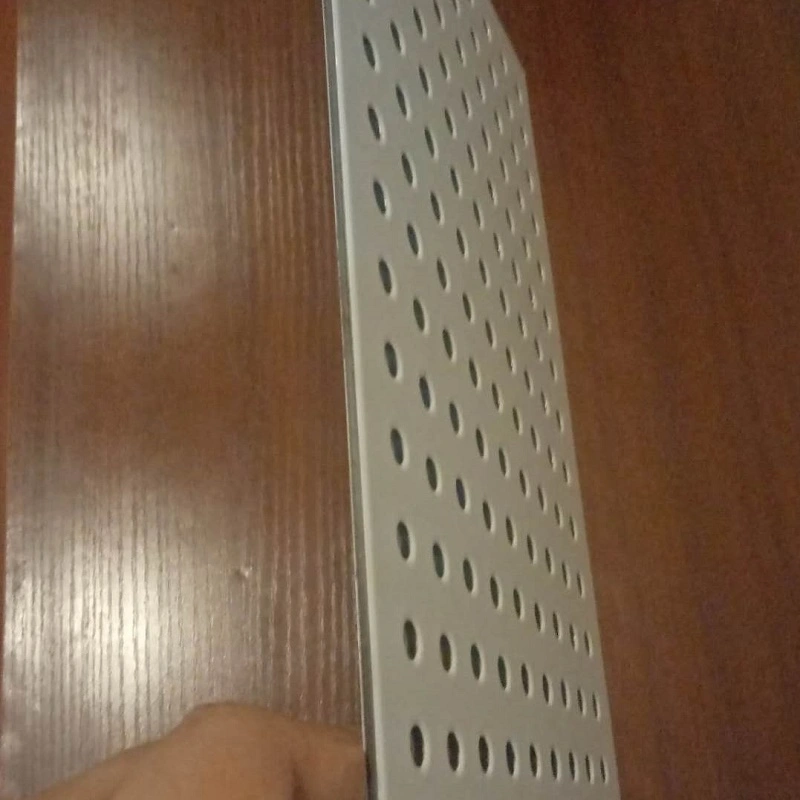

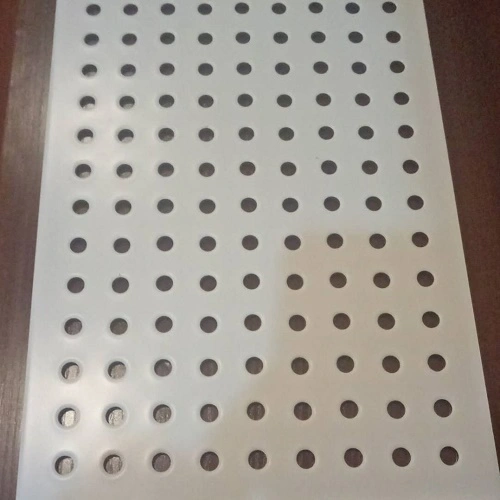

Panelen består av en stenullskärna bunden mellan två metallbeklädnader med ett höghållfast polyuretanskummedel. Det yttre ansiktsarket är perforerat med precisionsutrustning för att skapa specifika öppningsstorlekar och öppna ytor. Den inre baksidan är solid och ger strukturellt stöd. Ljudvågor kommer in genom perforeringarna och absorberas av stenullsfibrerna och omvandlar ljudenergi till värme genom friktion och viskösa effekter.
Stenullskärnan har en densitet på 80–120 kg/m³, med fiberorientering vinkelrätt mot panelytan. Beklädnadsmaterial är vanligtvis färgbelagt stål eller galvaniserat stål, med en tjocklek på 0,4–0,8 mm och anpassningsbara. Perforeringsmönster och håldiametrar kan justeras för att möta specifika krav på akustisk design.
Produkten överensstämmer med GB/T 23932 (sandwichpaneler med metallbelagd stenull för byggnadsbruk) och JC/T 869 (sandwichpaneler med metallbelagd stenull och slaggull). Dessa standarder definierar de grundläggande kraven för materialkvalitet och panelkonstruktion.
Ljudabsorptionsmekanismen är beroende av den perforerade beklädnaden och den porösa stenullskärnan. När perforeringsgraden överstiger 20 % har ytterligare ökningar en begränsad effekt på absorptionen och prestandan beror främst på själva stenullen.
Mätningar med impedansrörmetoden (ISO 10534-2) och efterklangsrumsmetoden (ISO 354) visar att brusreduktionskoefficienten (NRC) för den perforerade metall- och stenullsstrukturen kan överstiga 0,8. Högpresterande konfigurationer har nått 0,90–0,95 under laboratorieförhållanden. Den faktiska prestandan beror på den specifika panelkonfigurationen, monteringsmetoden och förekomsten av lufthålrum bakom panelen.
Stenullskärnan är ett oorganiskt fibröst material med klass A (obrännbart). Den bibehåller strukturell integritet vid temperaturer över 1000°C. Panelen är lämplig för offentliga byggnader med stränga brandsäkerhetskrav. Stenullskärnan har också en värmeledningsförmåga på 0,035–0,043 W/(m·K), vilket ger värmeisolering förutom ljudabsorption.
Hydrofobiciteten hos stenullskärnan är minst 98 %, och fukthalten är 0,5 % eller mindre. Dessa egenskaper hjälper panelen att motstå fukt, mögel, röta och insektsskador under dess livslängd.
Följande parametrar är baserade på standardproduktion och relevanta teststandarder. Testrapporter finns tillgängliga på begäran.
| Prestandaindikator | Parameter/Specifikation | Noter / Standardgrund |
|---|---|---|
| Beklädnadsmaterial | Färgbelagt stål / Galvaniserat stål / Al-Zn belagt stål | Tjocklek 0,4–0,8 mm, anpassningsbar |
| Kärnmaterial | Stenull (homogen oorganisk typ) | Densitet 80–120 kg/m³ |
| Kärntjocklek | 50 / 75 / 80 / 100 / 120 / 150 / 175 / 200 mm | Anpassningsbar |
| Panelperforeringshastighet | ≥20 % (rekommenderas) | Över 20 % blir effekten på absorptionen liten |
| Vanlig håldiameter | Anpassningsbar | Mönster och diameter designade per projekt |
| Effektiv bredd | 450–1000 mm (varierar beroende på paneltyp) | t.ex. modell 950, modell 1150 |
| Brandbetyg | Klass A (obrännbart) | Uppfyller relevanta standarder |
| Värmeledningsförmåga | 0,035–0,043 W/(m·K) | Stenullskärna |
| Noise Reduction Coefficient (NRC) | ≥0,8 (typiskt); upp till 0,90–0,95 för optimerade konfigurationer | Uppmätt enligt ISO 354 / ISO 10534-2 |
| Gräns för brandmotstånd | ≥1000°C | Kärnmaterialegenskap |
| Hydrofobicitet | ≥98 % | |
| Verkställande standarder | GB/T 23932, JC/T 869 | Metallbeklädda sandwichpaneler av stenull |
1. Verifierad akustisk absorption.NRC överstiger 0,8 i typiska konfigurationer och kan nå upp till 0,95 i optimerade sammansättningar. Detta gör panelen lämplig för att reducera eko och buller i industriella och offentliga utrymmen.
2. Klass A Brandsäkerhet.Stenullskärnan är obrännbar och håller stabilitet över 1000°C, vilket bidrar till brandsäkerheten i offentliga byggnader.
3. Kombinerad värmeisolering.Värmeledningsförmåga på 0,035–0,043 W/(m·K) innebär att panelen utför både akustiska och termiska funktioner, vilket minskar behovet av separata isoleringsskikt.
4. Fukt- och mögelbeständighet.Med en hydrofobicitet på minst 98 % står panelen emot fukt, mögel, röta och insektsskador, vilket stödjer långvarig användning i olika klimat.
5. Fabrikslaminering för jämn kvalitet.Kärnan och ytskikten är limmade med hjälp av automatiserad utrustning, vilket säkerställer konsekvent bindningsstyrka och panelstyvhet jämfört med laminering på plats.
För akustisk design:Ange perforeringsmönster, håldiameter och öppen yta baserat på målfrekvensområdet. En luftkavitet bakom panelen kan förbättra lågfrekvent absorption; konsultera en akustikspecialist för optimala resultat.
För brandklassade enheter:Bekräfta att panelkonfigurationen uppfyller det erforderliga brandmotståndet och att alla stödjande komponenter är kompatibla med brandsäkerhetsplanen.
För områden med hög luftfuktighet:Se till att panelens kanter och skarvar är ordentligt tätade under installationen för att förhindra att fukt tränger in. Den hydrofoba kärnan ger motstånd, men korrekta detaljer är fortfarande nödvändiga.
Under installationen:Hantera paneler varsamt för att undvika skador på den perforerade beklädnaden. Följ tillverkarens rekommendationer för infästning och fogbehandling. Skydda ytan från repor och stötar.
1.Offentliga byggnader med dubbla akustik- och brandsäkerhetskrav, såsom idrottsplatser, teatrar och konserthus.
2.Industrianläggningar och utrustningsrum där bullerreducering behövs.
3.Akustiskt känsliga utrymmen som bibliotek, konferensrum och inspelningsstudior.
4.Ljudabsorberande tak- och väggsystem för transportnav, inklusive flygplatsterminaler och höghastighetsjärnvägsstationer.
När perforeringshastigheten är under 20 % förbättras ljudabsorptionen genom att öka den genom att låta fler ljudvågor nå stenullskärnan. Över 20 % blir effekten mindre och absorptionen beror främst på stenullens täthet och tjocklek samt monteringskonfigurationen.
Panelerna är främst avsedda för interiör användning. För exteriöra applikationer måste beklädnadsmaterial och beläggning väljas för utomhusvittring, och panelkanterna och skarvarna behöver ytterligare skydd mot fukt. Kontakta tillverkaren för exteriörspecifika specifikationer.
Impedansrörsmetoden (ISO 10534-2) mäter ljudabsorption vid normalt infall och är lämplig för att jämföra material. Efterklangsrumsmetoden (ISO 354) mäter absorption under diffusa fältförhållanden, vilket bättre representerar verklig rumsprestanda. Båda metoderna används för att utvärdera panelens akustiska egenskaper.
Använd en mjuk borste eller dammsugare med ett borsttillbehör för att ta bort damm från perforeringarna. Undvik att använda vatten eller flytande rengöringsmedel på den perforerade ytan såvida inte panelen är specifikt klassad för våtrengöring. Den operforerade ytan kan torkas av med ett milt rengöringsmedel.
Ange paneltjocklek, ytmaterial, perforeringshastighet och mönster, kärndensitet, nödvändig NRC och om panelerna kommer att användas på väggar eller tak. Inkludera även projektplatsen och eventuella krav på brandklassning eller fuktbeständighet.
