Sandwichpaneler i polyuretan

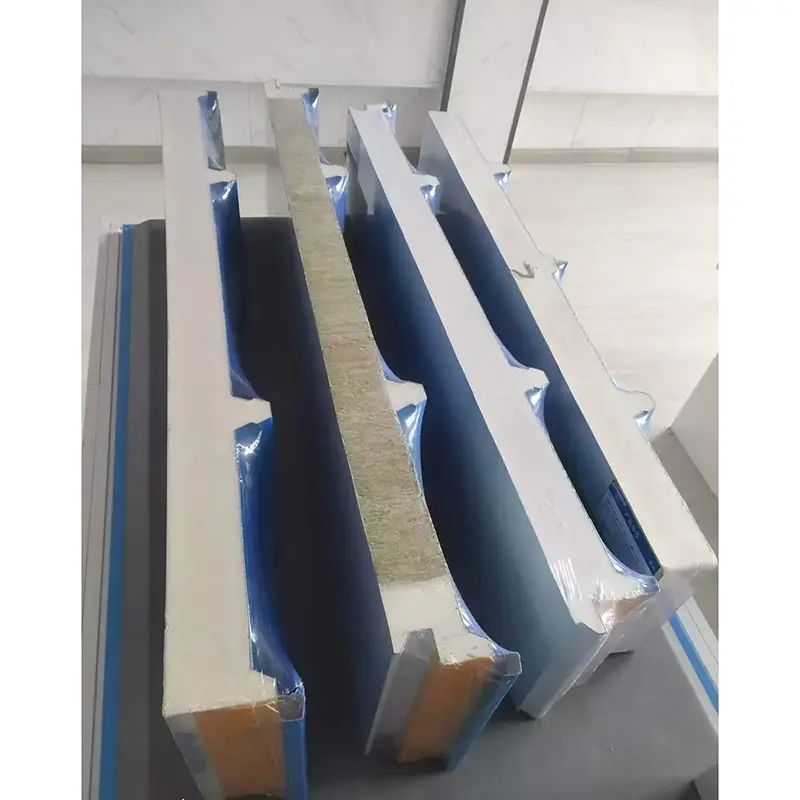

Sandwichpaneler av polyuretan är kompositpaneler som produceras i en kontinuerlig process. Panelen består av en kärna av styv polyuretanskum bunden mellan två metallbeklädnader. Beklädnadsmaterial inkluderar färgbelagt stål, galvaniserat stål, Al-Zn-belagt stål eller rostfritt stål. Efter att metallplåtarna är rullformade injiceras ett polyuretanskummedel mellan dem. Högtemperaturskumning och härdning skapar en stark bindning mellan kärnan och ytskikten. Produktionen sker på helt datorstyrda kontinuerliga linjer, vilket hjälper till att upprätthålla enhetlig kärndensitet och konsekvent vidhäftning.

Färgbelagda stålbeklädnader varierar vanligtvis från 0,4 mm till 0,8 mm i tjocklek. Tillgängliga ytbeläggningar inkluderar polyester (PE) och PVDF-fluorkarbon. Den styva polyuretankärnan har en densitet på 30 kg/m³ till 80 kg/m³ och en halt av slutna celler över 95% till 97%. Kärnan innehåller ett stort antal oberoende förseglade celler som begränsar luftrörelser och minskar konvektiv värmeöverföring. Kärnans värmeledningsförmåga sträcker sig från 0,017 W/(m·K) till 0,024 W/(m·K). Under samma energibesparingskrav ger en 20 mm tjock polyuretan sandwichpanel värmeisolering jämförbar med en 50 mm tjock polystyrenpanel.

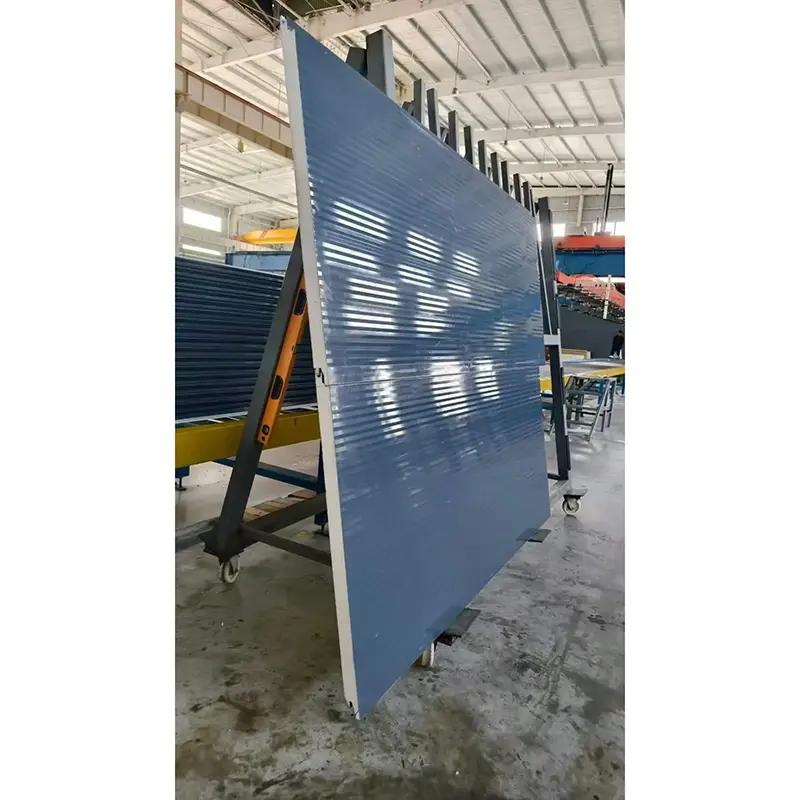

Standard effektiv panelbredd är 1 000 mm. Vanliga tjocklekar är 50 mm, 75 mm, 100 mm, 150 mm och 200 mm, med anpassning tillgänglig. Panelprofiler inkluderar platta, mikroribbad, vattenvågs- ​​och triangulära mönster, vilket gör att arkitekter kan matcha olika fasaddesignkrav.

Tekniska specifikationer

Prestandadata och verifiering

1. Värmeisoleringsprestanda

Sandwichpaneler i polyuretan erbjuder låga värden för värmeledningsförmåga jämfört med många andra isoleringsmaterial. Nästa generations lågkonduktiva polyuretansystem kan uppnå värden för värmeledningsförmåga från 0,017 W/(m·K) till 0,019 W/(m·K), vilket är cirka 20 % bättre än traditionella polyuretanformuleringar. För en given byggnadsarea och paneltjocklek kan användning av paneler med låg ledningsförmåga minska den årliga energiförbrukningen med cirka 13,6 %. Sandwichpaneler av polyuretan som tillverkats av Xinjiang Gangzhisheng har visat uppmätt värmeledningsförmåga så låg som 0,024 W/(m·K). Dessa paneler har använts i mer än hundra projekt, inklusive Korla Guoxin Power Plant och Xinjiang Tianshan Aluminium.

2. Flamskydd

Förbränningsprestandan hos dessa sandwichpaneler i polyuretan uppfyller klass B1 flamskyddsstandard, med ett syreindex på 30 % eller högre. Polyuretan är ett värmehärdande material. När den utsätts för eld bildar ytan ett förkolat lager och smälter inte eller producerar brinnande droppar, vilket hjälper till att fördröja flamspridning. Shanxi Xinhui Foods kylförvaringsprojekt, med en yta på nästan 30 000 m², använder polyuretan-sandwichpaneler med BASF Elastopir® SBI B1 kärnmaterial. Detta material ger hög flamskydd och uppfyller brandsäkerhetskraven för storskaliga kylförvaringsanläggningar.

3. Bindningsstyrka och böjningsprestanda

Bindstyrkan mellan ytskikten och polyuretankärnan är inte mindre än 0,09 MPa. Böjlastkapaciteten är minst 0,5 kN/m² vid en deformation av L₀/200. Den kontinuerliga produktionsprocessen hjälper till att säkerställa en säker bindning, vilket minskar risken för delaminering eller blåsor under långvarig användning.

4. Vattenbeständighet och dimensionsstabilitet

Innehållet med slutna celler i det styva polyuretanskummet överstiger 95 % och kan nå 100 % i självhudande områden. Detta resulterar i mycket låg vattenabsorption och hjälper till att förhindra att regnvatten och kondens tränger in i panelen. Materialet uppvisar dimensionsstabilitet med variation under 1 % under temperaturfluktuationer på ±30°C, vilket minskar risken för sprickbildning orsakad av termisk expansion eller kontraktion. Den är lämplig för miljöer med driftstemperaturer från -170°C till +100°C.

5. Validering av kylkedjeprojekt

År 2025 blev Shanxi Xinhui Food-projektet det första i Kina att använda sandwichpaneler av polyuretan med låg värmeledningsförmåga i en kylförvaringsanläggning. Projektet var ett samarbete mellan BASF och Master Cold Chain. Den omfattar mer än 50 individuella utrymmen, såsom ett 22,7-meters helautomatiskt höglager, blästringskammare och standardfryskammare samt bearbetningsverkstäder. Nästan 30 000 m² paneler användes, med fasadalternativ inklusive enkelsidigt rostfritt stål, dubbelsidigt rostfritt stål och dubbelsidigt färgbelagt stål. Detta projekt tillhandahåller praktisk validering av termisk isolering och brandsäkerhetsprestanda hos sandwichpaneler i polyuretan i kylkedjemiljöer med ultralåg temperatur.

Anmärkningar om installation och tillverkning

• Använd lyftredskap med mjuka lyftselar för att undvika bucklor på metallbeklädnaden under hanteringen.
• Skär till paneler med en fintandsåg eller dedikerat panelskärverktyg och rengör skurna kanter för att ta bort skumskräp.
• Täta panelskarvar med kompatibla tätningsmedel eller packningar för att bibehålla luft- och vattentäthet.
• Förvara paneler inomhus eller under tak, upphöjd från marken, och håll dem torra före installation.
• För kylförvaringsapplikationer, se till att alla skarvar och genomföringar är tätade för att förhindra köldbryggor och fuktinträngning.

Vanliga frågor

Vad är skillnaden mellan PU- och PIR-kärnor i sandwichpaneler av polyuretan?

Både PU (polyuretan) och PIR (polyisocyanurat) är styva skumkärnor. PIR har en modifierad kemisk struktur som ger förbättrad brandprestanda och högre temperaturbeständighet jämfört med standard PU. För applikationer med strängare brandsäkerhetskrav rekommenderas ofta PIR-kärnor.

Kan sandwichpaneler i polyuretan användas för ytterväggar i höghus?

Sandwichpaneler av polyuretan med brandklass B1 kan användas i många byggnadstyper, men lokala byggregler och brandföreskrifter måste kontrolleras först. För höghus eller områden med specifika brandsäkerhetskrav är en projektspecifik utvärdering nödvändig.

Hur väljer jag rätt paneltjocklek för ett kylförvaringsprojekt?

Paneltjockleken beror på erforderlig inre temperatur, omgivningsförhållanden och energieffektivitetsmål. En termisk beräkning bör utföras för det specifika projektet. Vanliga tjocklekar för kylförvaring sträcker sig från 100 mm till 200 mm.

Vilket underhåll krävs för sandwichpaneler i polyuretan?

Regelbunden visuell inspektion rekommenderas för att kontrollera ytskador, fogtätningsfel eller korrosion av fästelement. Mindre repor på belagda stålbeklädnader bör bättras upp med kompatibel färg för att förhindra korrosion. Håll dräneringsvägar fria för att undvika vattenansamling.

Kvalitetssäkring och inspektion

Inkommande råvaror inspekteras för varje batch, inklusive metallbeklädnadstjocklek, beläggningstyp och polyuretanråmaterialkvalitet. Under produktionen övervakas kärndensitet, paneltjocklek och bindningsstyrka. Färdiga paneler kontrolleras för dimensionell noggrannhet, ytkvalitet och förpackning före leverans. Fabriksinspektionsrapporter i enlighet med GB/T 23932-2009 finns tillgängliga, och typtestrapporter från tredje part kan tillhandahållas på projektförfrågan.

Miljö- och hållbarhetsaspekter

Vissa sandwichpaneler av polyuretan finns tillgängliga med biomassabalanserade råvaror. Till exempel har BASF och Master samarbetat om Biomass Balance (BMB) polyuretan sandwichpaneler som har fått ISCC PLUS-certifiering. Detta tillvägagångssätt hjälper till att minska koldioxidavtrycket från panelproduktionsprocessen samtidigt som samma produktprestanda bibehålls. Paneler kan också utformas för demontering och återvinning vid slutet av sin livslängd, beroende på kombinationen av ytskikt och kärnmaterial.
