Takplåt av metall

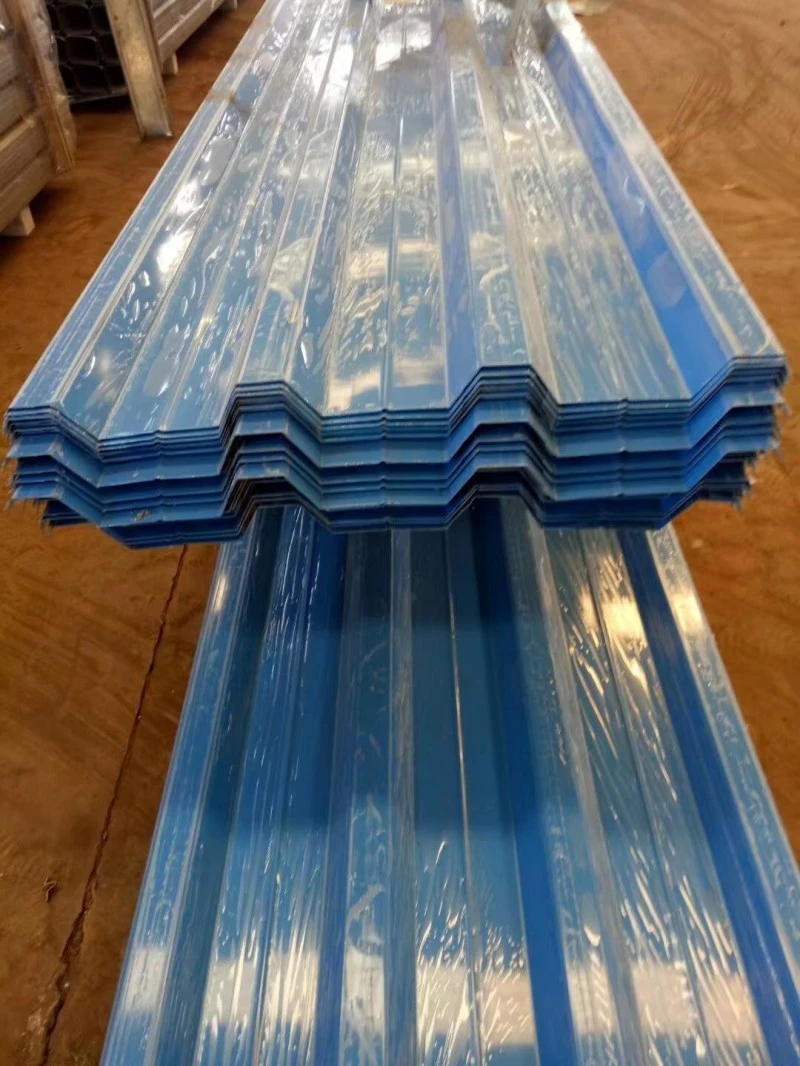

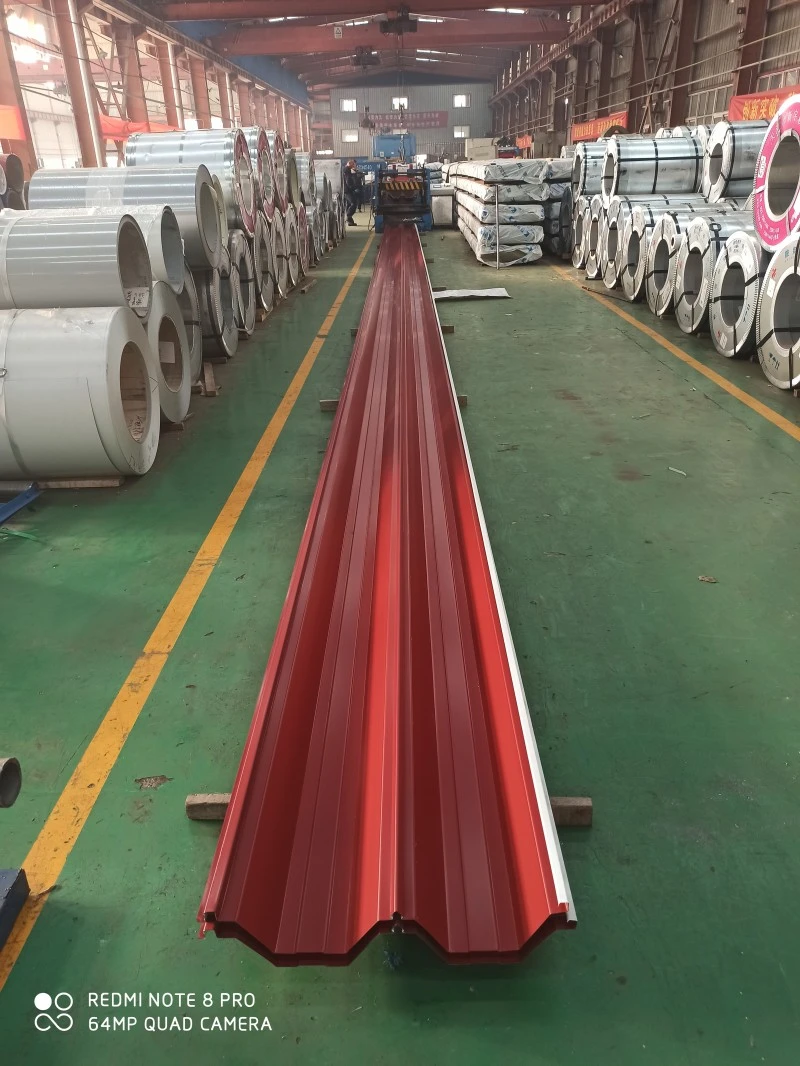

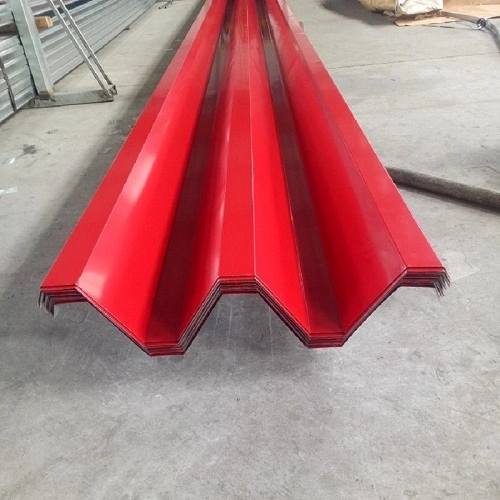

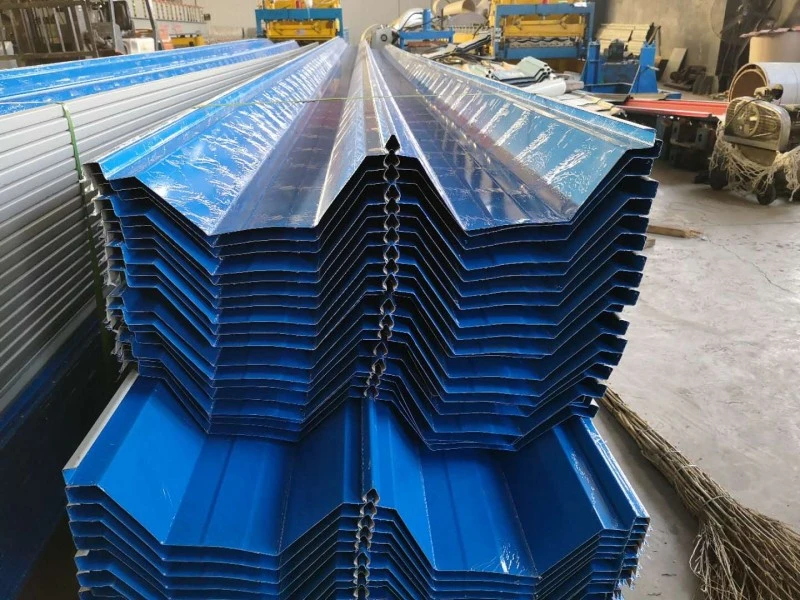

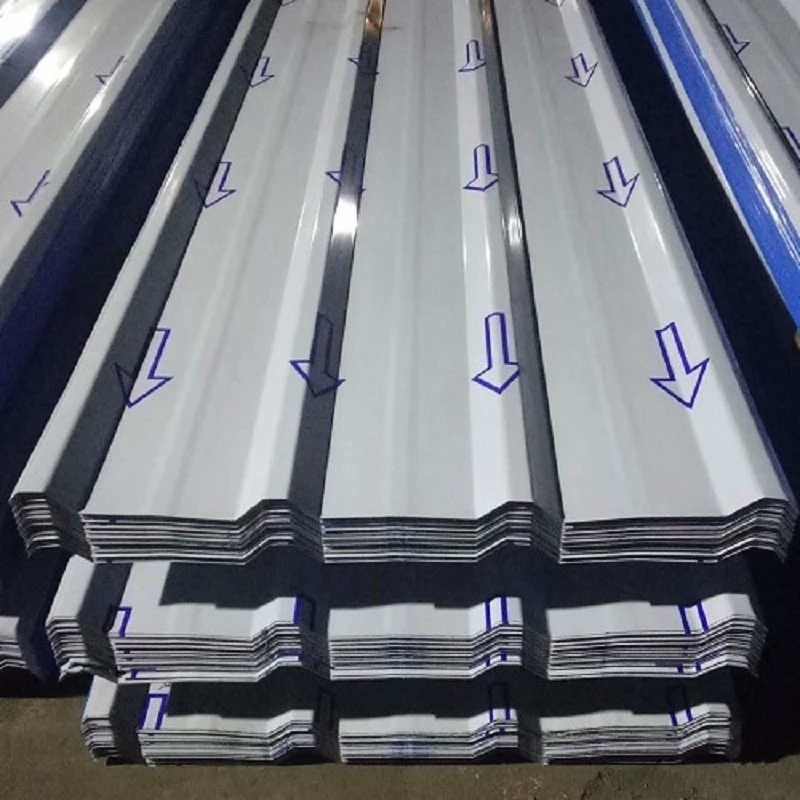

Metalltakplåt rullformas av stål- eller legeringsrullar till korrugerade profiler som används för tak- och väggbeklädnad. Spolmaterialen inkluderar varmförzinkat stål, Al-Zn-belagt stål, förmålat stål, aluminium-magnesium-manganlegering och rostfritt stål. Den korrugerade profilen ökar böjstyvheten längs ribbans riktning, vilket gör att tunna plåtar från 0,5 mm till 1,5 mm kan bära taklaster. SENBO förser dessa paneler med materialcertifikat och profilinspektionsprotokoll, och produktionsprocessen inkluderar regelbundna kontroller av ribbornas geometri, plåttjocklek och beläggningsskick.

Basmaterialalternativ

• Varmförzinkat stål:Kvaliteter som DX51D+Z med dubbelsidig zinkbeläggning från 40 g/m² till 275 g/m².
• Al-Zn belagt stål:AZ150-beläggning för förbättrad korrosionsbeständighet i måttliga till svåra miljöer.
• Förmålat stål:Finns med polyester- eller PVDF-beläggningar för färg- och väderbeständighet.
• Aluminium-magnesium-manganlegering:AA3004-kvalitet med en livslängd som överstiger 50 år och lägre vikt än stål.
• Rostfritt stål:Ferritiska kvaliteter som 445J2 används där hög vindbeständighet och korrosionsprestanda krävs.

Systemkonstruktion

Ett komplett plåttaksystem använder vanligtvis flera lager. Ett flygplatsterminaltak med en ytterplåt av rostfritt stål kan innehålla från botten till toppen: galvaniserade primära räfflor, en perforerad Al-Zn-belagd basplåt, ett ångkontrollskikt, ljudabsorberande stenull, galvaniserade sekundära räfflor, värmeisolerande stenull, en galvaniserad stålplåt, en TPO vattentätande membrantakstål, membranstål, membranstål, stålbehå-foder, panel och en rostfri stålkåpa. Denna enhet kombinerar strukturellt stöd, termisk kontroll, luft- och ånghantering, akustisk prestanda och väderskydd.

Anslutningsmetoder

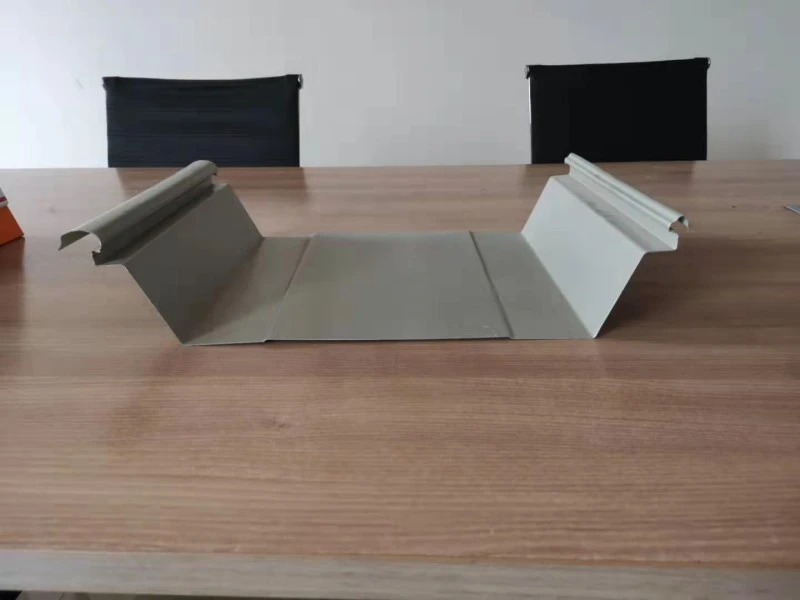

• Stående söm som låser:Panelkanterna är mekaniskt falsade, ofta med tätningsmedel föranbringat i falsen.
• Kontinuerlig svetsning:Rostfria paneler sammanfogas längs hela sömlängden genom svetsning.
• Överlappat fäste:Överlappande paneler säkras med exponerade fästelement, som främst används för sekundära eller låga applikationer.

Tekniska specifikationer

Prestandaverifiering från genomförda projekt

1. Vindlyftkapacitet

Det kontinuerligt svetsade taket i rostfritt stål vid Guangzhou Baiyun International Airport Terminal 3 genomgick vindtunnel- och statiska lyfttest. Den registrerade kapaciteten var 18,2 kPa, vilket motsvarar en kategori 17-tyfon. Som jämförelse, konventionella aluminium-magnesium-mangan stående sömtak motstår vanligtvis kategori 12-förhållanden. Stadion för kultur- och sportcenter i Greater Bay Area använder ett inbäddat kontinuerligt svetsat taksystem i rostfritt stål och nådde 21 kPa i laboratorietester. Den kontinuerliga svetsmetoden eliminerar den sammankopplade sömmen som en svag punkt och förbättrar det totala lyftmotståndet.

2. Vattentäthet och lufttäthet

Stående sömsystem uppnår vädertäthet genom mekaniskt låsta sömmar med tätningsmedel förapplicerat i fogen. Svetsade rostfria system använder hellängdssvetsning för att skapa en kontinuerlig yta utan sömöppningar. På Greater Bay Area Cultural and Sports Center inkluderade dräneringsdesignen optimerade rännor och vattenhållande väggar. Ett flexibelt dubbelskiktsmembran användes under metallytan för att undvika att fästelement tränger igenom vattentätskiktet.

3. Termisk rörelsehantering

Termisk expansion och sammandragning måste rymmas i långa takdrag. Vid Guangzhou Baiyun Airport Terminal 3 fungerar svetsade anslutningar tillsammans med tvärgående korrugeringar i panelprofilen för att absorbera termisk stress. Detta tillvägagångssätt hjälper till att bibehålla takets strukturella integritet över tid och minskar risken för utmattningssprickor på fasta punkter.

4. Konstruktionseffektivitet

Greater Bay Area Cultural and Sports Centre använde en modulär strategi för takkonstruktionen under vattentätningsmembranet. Det 78 000 m² stora taket delades upp i 878 moduler, som monterades och svetsades på marken och sedan hissades på plats. Denna metod ökade installationseffektiviteten med 30 % och höll materialspill nära 2 %, särskilt fördelaktigt för komplexa krökta takgeometrier.

Design- och installationsanvisningar

• Verifiera det stödjande grensystemet för inriktning, avstånd och belastningskapacitet innan panelen placeras.
• Använd lyftband med kantskydd för att undvika deformation av panelen vid lyftning.
• För system med stående sömmar, bekräfta sömingrepp och kläminriktning innan den slutliga mekaniska sömmen.
• För svetsade system, håll arbetsområdet rent och torrt och följ kvalificerade svetsprocedurer för rostfritt stål.
• Skydda färdiga takytor från byggtrafik och nedfallande skräp; schemalägga inspektioner efter större väderhändelser.
• Koordinera takgenomföringar och kantdetaljer före panelinstallation för att undvika fältförändringar efter att taket har tätats.

Kvalitetskontroll och dokumentation

Leverantörer bör tillhandahålla fabrikstestcertifikat för basmetallen, rapporter om beläggningstjocklek och dimensionskontroller av panelprofiler. För projekt med specifika vindlastkrav bör testrapporter för vindhöjning för den exakta systemkonfigurationen finnas tillgängliga. Mottagningsinspektioner på plats bör verifiera materialkvaliteter, panellängder, ribbor och yttillstånd innan installationen påbörjas.

Urvalsöverväganden

• Utvärdera byggnadens placering och designa vindhastighet innan du väljer typ av taksystem.
• Bekräfta taklutningen och dräneringslayouten för att säkerställa effektiv vattenavlägsnande och undvika att grubbla.
• Tänk på miljöexponeringen, inklusive saltspray, industriella föroreningar och UV-nivåer, när du väljer basmaterial och beläggning.
• För komplexa geometrier, involvera taksystemleverantören tidigt för att granska paneltillverkningsgränser och modulära konstruktionsalternativ.
• Se över underhållstillgång och framtida takutrustningsbehov under designstadiet.

FAQ

Vilken anslutningsmetod är mest tillförlitlig för kustnära lägen med stark vind?

Kontinuerlig svetsning av rostfria stålpaneler ger det högsta uppmätta vindupplyftningsmotståndet och specificeras ofta för tyfonutsatta områden. Stående sömsystem kan också prestera bra när söm- och clipsdetaljer är förstärkta enligt vindtunnel- eller lyfttestdata.

Hur hanterar taksystemet termisk rörelse i långa paneler?

Stående sömsystem använder glidklämmor som tillåter rörelse längs takets lutning. Svetsade system kan innehålla tvärgående korrugeringar eller expansionsfogar. Den specifika metoden bör bekräftas av taksystemdesignern baserat på byggnadens geometri och temperaturområde.

Vad är det typiska underhållskravet för ett plåttak?

Regelbundna inspektioner bör kontrollera om det finns lösa fästelement, skadade paneler, blockerade dräneringsvägar och tätningsmedels tillstånd vid genomföringar. Stående sömmar och svetsade system kräver i allmänhet mindre underhåll än tak med exponerade fästelement eftersom fästelement inte är direkt utsatta för väder.

Kan ett plåttak läggas över ett befintligt tak?

I vissa fall kan ett nytt plåttak placeras över ett befintligt tak om strukturen tål den extra belastningen och den befintliga ytan är kompatibel. En byggnadsingenjör måste utvärdera de befintliga förhållandena och bekräfta att infästningsdetaljerna är lämpliga.
