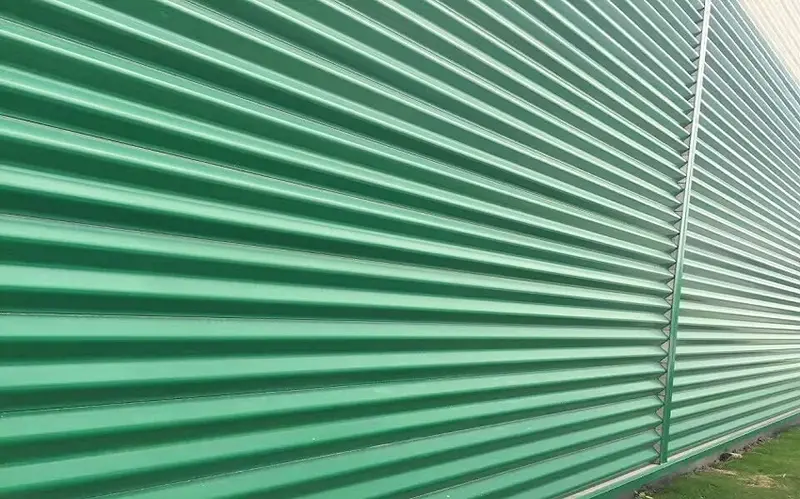

Dold fästelement färgbelagd stålpanel

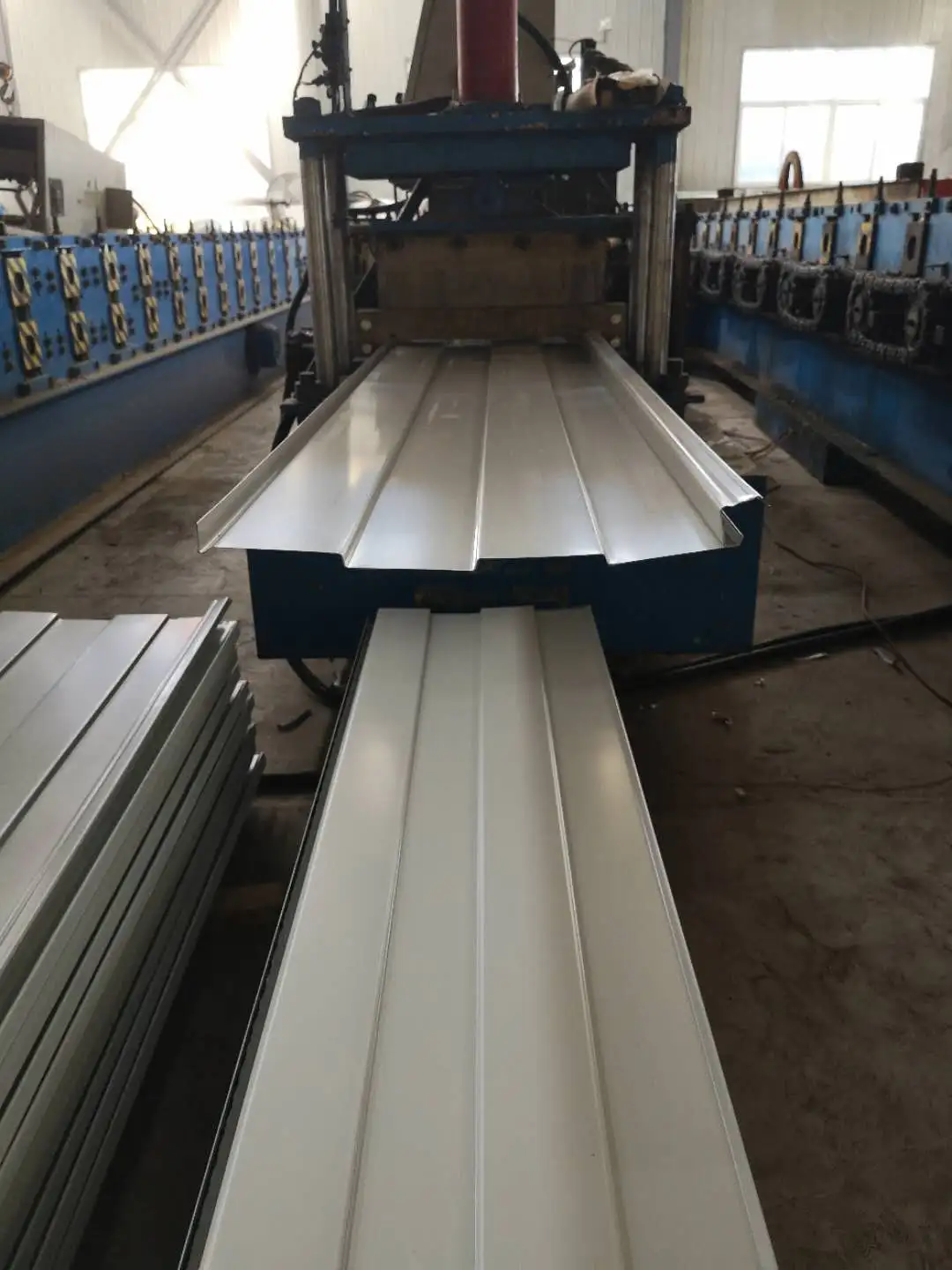

Färgbelagda stålpaneler med dolda fästelement, även kallade takpaneler med dolda fästelement eller dolda clips, är profilerade plåtar rullformade av färgbelagt stål. De är fästa på taklister med matchande galvaniserade eller aluminiumlegeringsfästen snarare än frilagda skruvar. Anslutningssekvensen går ut på att fästa de dolda fästena på räfflorna, fästa panelens honribba med fästets mittribba och sedan låsa sömmen med en sömmaskin för att skapa en tät skarv mellan intilliggande paneler. SENBO producerar dessa profiler på dedikerade rullformningslinjer och kontrollerar viktiga dimensioner som ribbans höjd, effektiv bredd och låsdjup under produktionen.

Den största skillnaden från standard färgbelagd ståltak ligger i fästmetoden. Konventionella paneler säkras med självgängande skruvar som passerar genom panelytan, vilket kräver tätningsmedel vid varje skruvhål. Paneler med dolda fästelement förlitar sig istället på sammankopplade fästen, vilket innebär att ytan förblir fri från penetrationer. Detta tillvägagångssätt förbättrar vattentätningen, minskar långvarig korrosionsrisk vid fästpunkter och ger taket ett renare utseende.

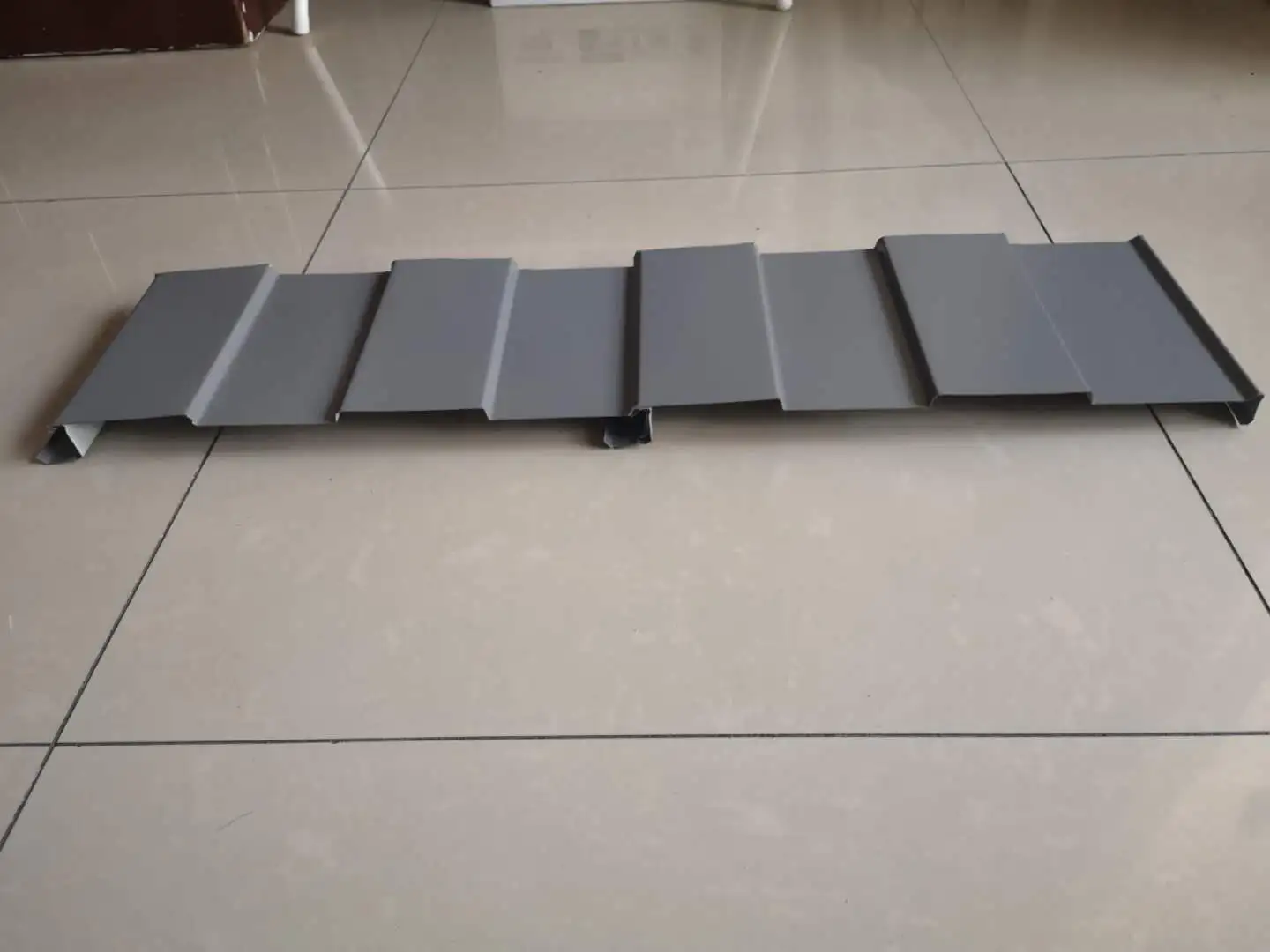

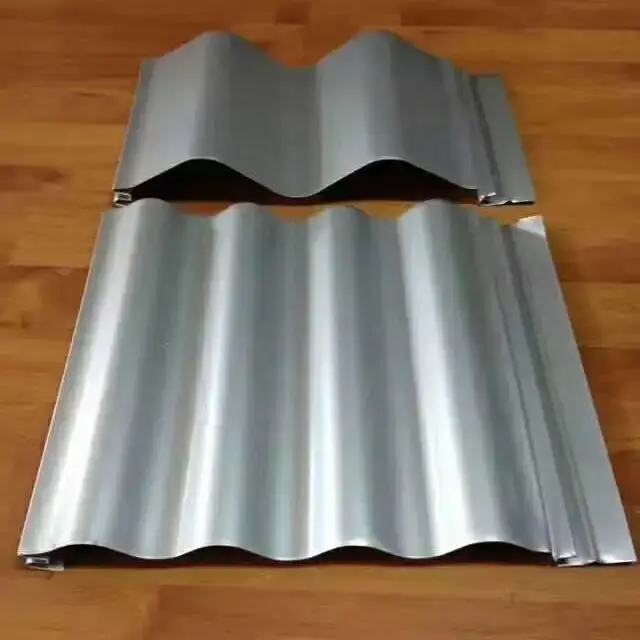

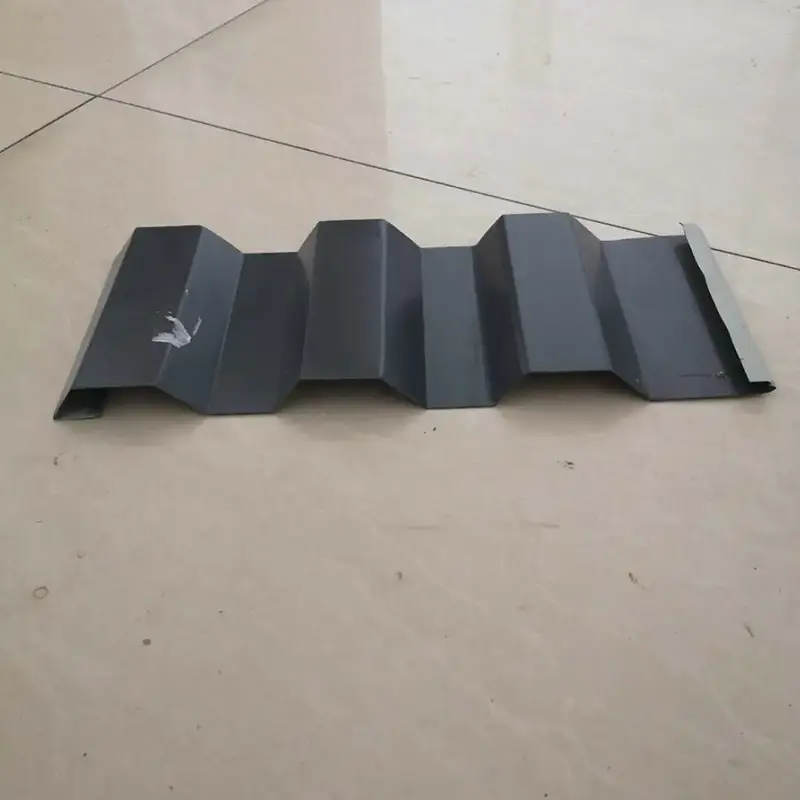

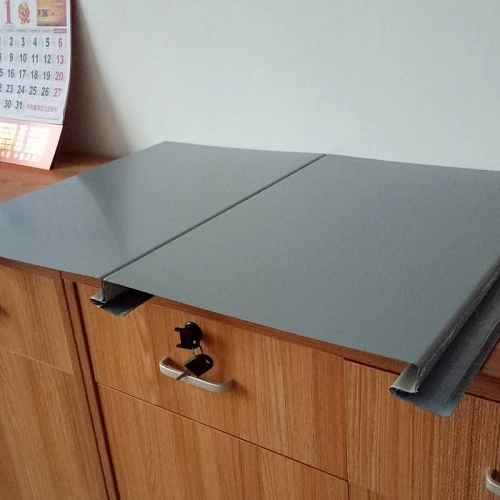

Vanliga profiltyper

Tekniska specifikationer

Prestandaverifiering

1. Vattentätningsbeteende

Eftersom den färgbelagda stålpanelytan med dolda fästelement inte har några fästelementgenomträngningar, undviker systemet en vanlig läckageväg som finns i tak med exponerade fästelement. I traditionella system kan tätningsmedel vid skruvhål åldras och spricka med tiden, vilket gör att vatten tränger in. Jiaochi 760-profilen, med en ribbhöjd på 71 mm och ribban avstånd på 380 mm, hjälper regnvatten att snabbt flytta sig från dalarna till takfoten. När sömmarna stängs med en sömmaskin ger sidospärren en kontinuerlig barriär mot vatteninträngning. Frånvaron av ythål minskar också risken för korrosion med början vid fästelement.

2. Vindmotstånd

Fästena som håller panelerna mot rälsen är designade för att motstå lyftning. Under ett solcellsprojekt på 5 MW färg-ståltak på Shenzhen Bao'an International Airport nådde vindtrycket på plats 0,75 kN/m². Utdragningstester på de dolda klämmorna registrerade en utdragshållfasthet på 200 kg, vilket uppfyllde säkerhetskraven. YX41-250-750 dold clip-panel använder stål med en sträckgräns på minst 550 MPa och ett låsdjup större än 5,2 mm. Varje förreglingsribba är förankrad av en fästklämma, vilket förbättrar takets förmåga att hantera vind- och snölaster.

3. Termisk rörelsekompensation

Fästklämmorna gör att takpanelerna kan glida längs sluttningen när metallen expanderar och drar ihop sig med temperaturförändringar. Panelerna förblir i ingrepp med klämmorna under denna rörelse, så kopplingen mellan tak och struktur förblir stabil. Detta tillåter kontinuerliga panellängder över 100 meter utan behov av tvärgående överlappningar, vilket är användbart för tak med stor spännvidd.

4. Installationseffektivitet

Systemet använder fabriksprefabricerade paneler som låser ihop på plats. Vissa profiler med dolda klämmor, som CC-750, kräver ingen specialiserad sömmaskin, vilket kan minska arbetet och förkorta installationstiden. Coil stock kan kapas till längd på arbetsplatsen, vilket möjliggör enstaka paneler över 100 meter och minimerar antalet slutvarv. Detta tillvägagångssätt minskar också risken för läckage vid tvärgående leder.

Designfunktioner

• Yta utan genomföringar:Den dolda fästeanslutningen tar bort skruvhål från takytan, vilket minskar risken för läckor och korrosion vid fästelement.
• Stabilt klipp engagemang:Låsdjupet överstiger 5,2 mm och utdragningsmotståndet når 200 kg, vilket ger tillförlitlig förankring under vindlyft.
• Termisk rörelseanpassning:Glidklämmor gör att paneler kan expandera och dra ihop sig längs sluttningen, vilket minskar spänningen som kan orsaka takskador med tiden.
• Lång panelkapacitet:Enstaka längder upp till 100 meter minskar tvärgående överlappningar och förenklar vattenhanteringen.
• Profilvariation:Tillval som YX51-380-760 och YX50-410-820 täcker olika spännvidd och belastningskrav.

Typiska applikationer

• Taksystem för industribyggnader med stora stålkonstruktioner.
• Offentliga anläggningar som flygplatsterminaler, idrottsplatser och utställningscenter.
• Industribyggnader med strikta vattentätningsbehov, inklusive kraftverk och petrokemiska anläggningar.
• Logistikcenter och lager där taksäkerhet är en prioritet.
• Renoveringsprojekt som kräver byte av befintligt taksystem.

Rekommendationer på plats

• Bekräfta rälsens avstånd och inriktning innan panelinstallationen påbörjas.
• Använd lyftredskap med mjuka lyftselar för att undvika att buckla revbenen eller repa beläggningen.
• Följ tillverkarens ordningsföljd för att fästa klämmor och skarvpaneler.
• Kontrollera sömmens täthet efter sömnaden och inspektera klämmans ingrepp innan du fortsätter till nästa panel.
• För långa paneler, planera installationssekvensen så att termisk rörelse inte begränsas vid fasta punkter.

Vanliga frågor

Hur hanterar tak med dolda fästelement regnvatten utan tätningsmedel vid sömmarna?

Sidospärren bildas mekaniskt med en sömmaskin. Den resulterande fogen är tillräckligt tät för att motstå vatteninträde under normala förhållanden. Korrekt taklutning och dräneringsdesign hjälper också till att snabbt flytta vatten bort från sömmarna.

Kan dolda fästelement användas på böjda tak?

De flesta dolda fästelementsprofiler är avsedda för raka eller mycket stora tak. Minsta krökningsradie beror på panelens profil och materialtjocklek. För böjda applikationer, kontrollera med tillverkaren innan du beställer.

Vad är fördelen med en panel utan synliga fästelement?

Exponerade fästelement kräver tätningsmedel vid varje skruvhål. Med tiden kan tätningsmedel brytas ned och skapa läckagevägar. Dolda fästelement eliminerar denna underhållspunkt och minskar risken för vatteninträngning och korrosion runt skruvhålen.

Hur verifieras motståndet mot vindlyft för ett specifikt projekt?

Utdragsprov på klämmorna kan utföras på plats eller i ett laboratorium. Det uppmätta värdet ska jämföras med den dimensionerande vindlasten för byggnadsplatsen. Leverantörer kan tillhandahålla testdata eller hjälpa till med projektspecifik verifiering.

Besiktning och dokumentation

Före leverans kontrolleras paneler med avseende på profilgeometri, låsdjup, ytbeläggningsskick och dimensionsnoggrannhet. Fräscertifikat för basstålet bör finnas tillgängliga, tillsammans med rapporter för clips utdragningshållfasthet vid behov. Under installationen hjälper stickprover av sömmens ingrepp och clipsjustering att säkerställa jämn kvalitet.

Faktorer att utvärdera innan du beställer

• Bestäm dimensionerande vindlast och kontrollera att den valda profilen och clipssystemet uppfyller kravet.
• Kontrollera att taklutningen är tillräcklig för den valda panelprofilen och dräneringslayouten.
• Om långa sammanhängande paneler planeras, kontrollera att strukturen kan ta emot termiska rörelser vid takfoten och nock.
• För renoveringsprojekt, inspektera det befintliga rälsens skick och avstånd för att bekräfta kompatibiliteten.
