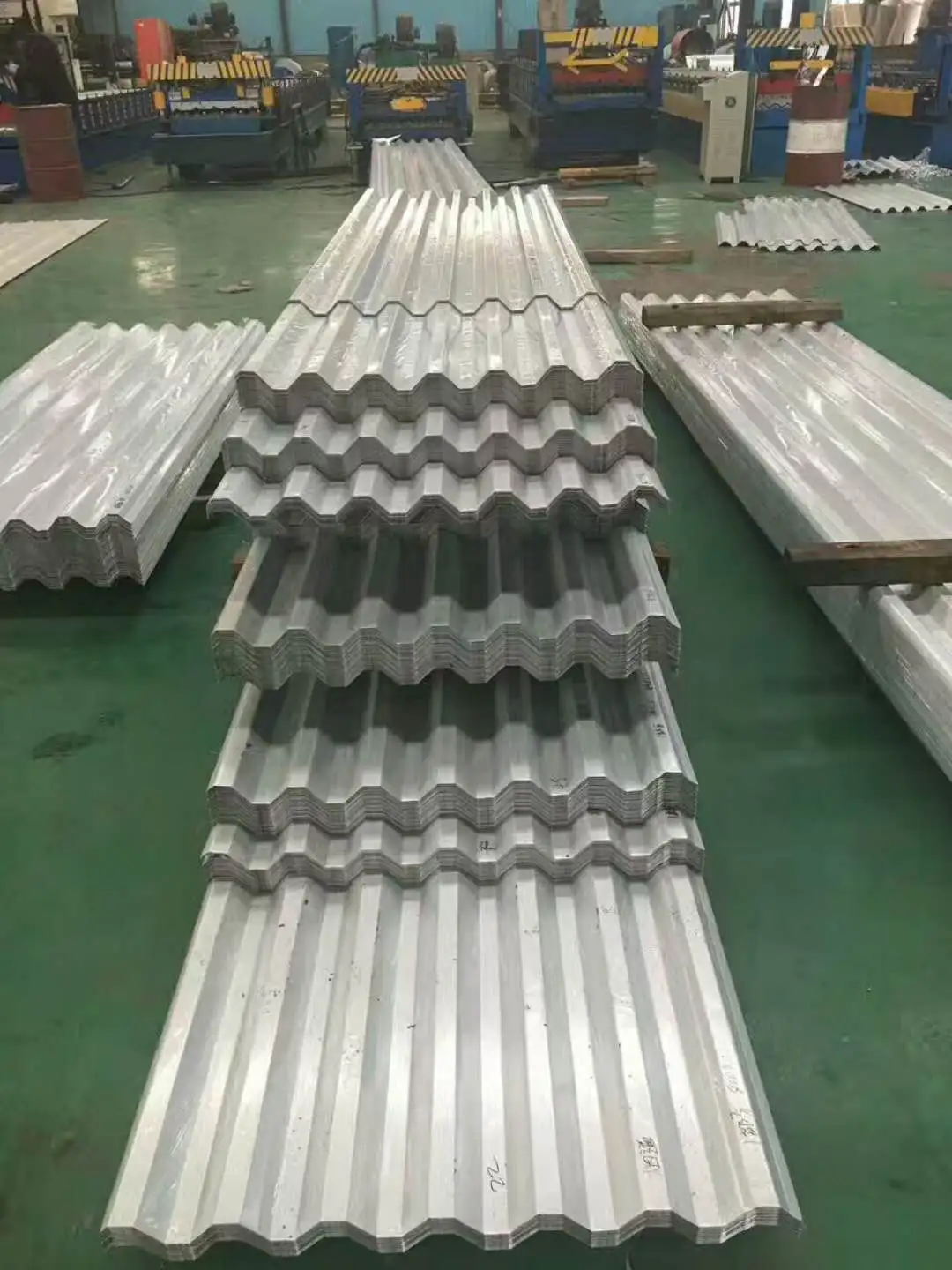

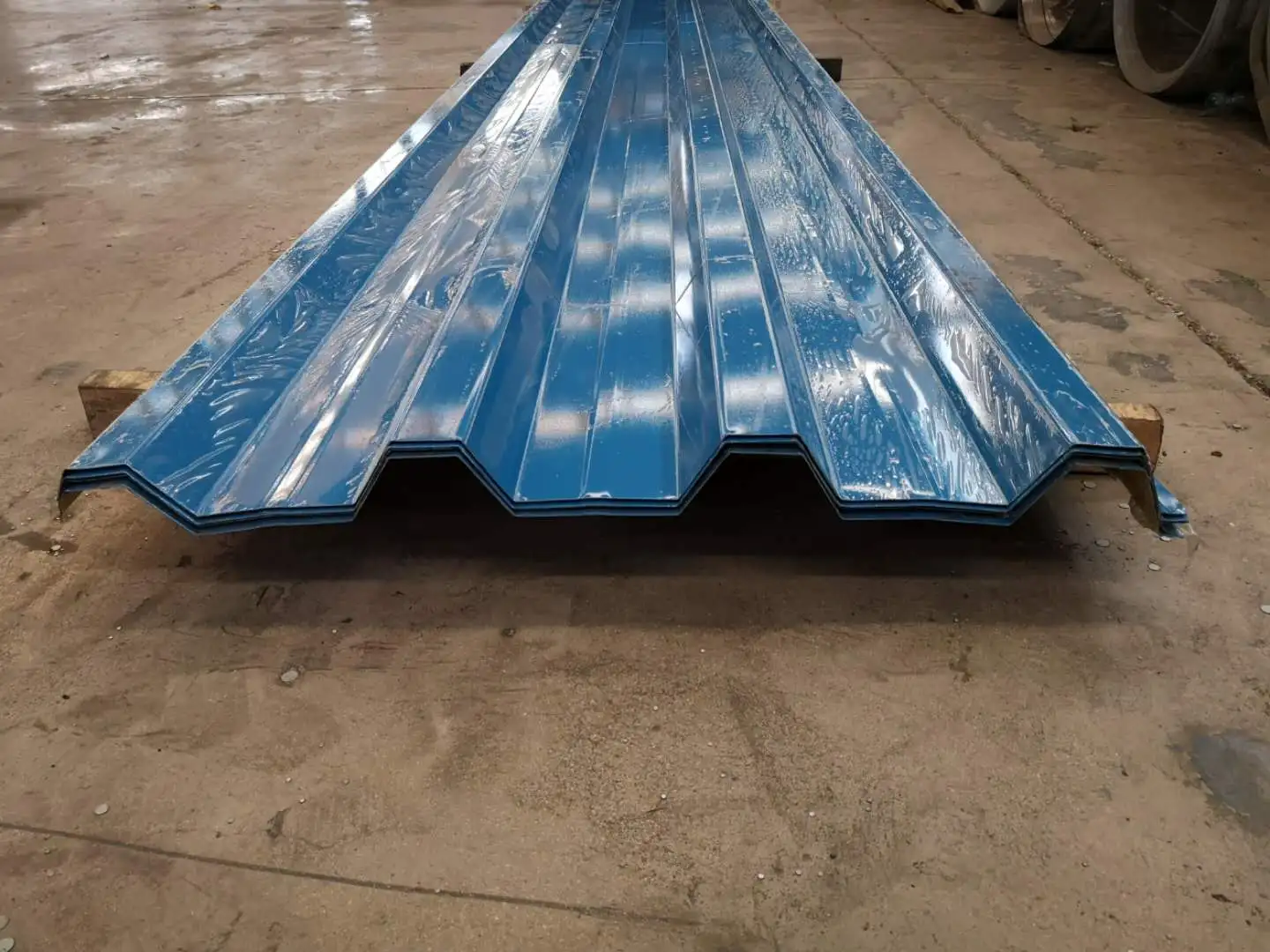

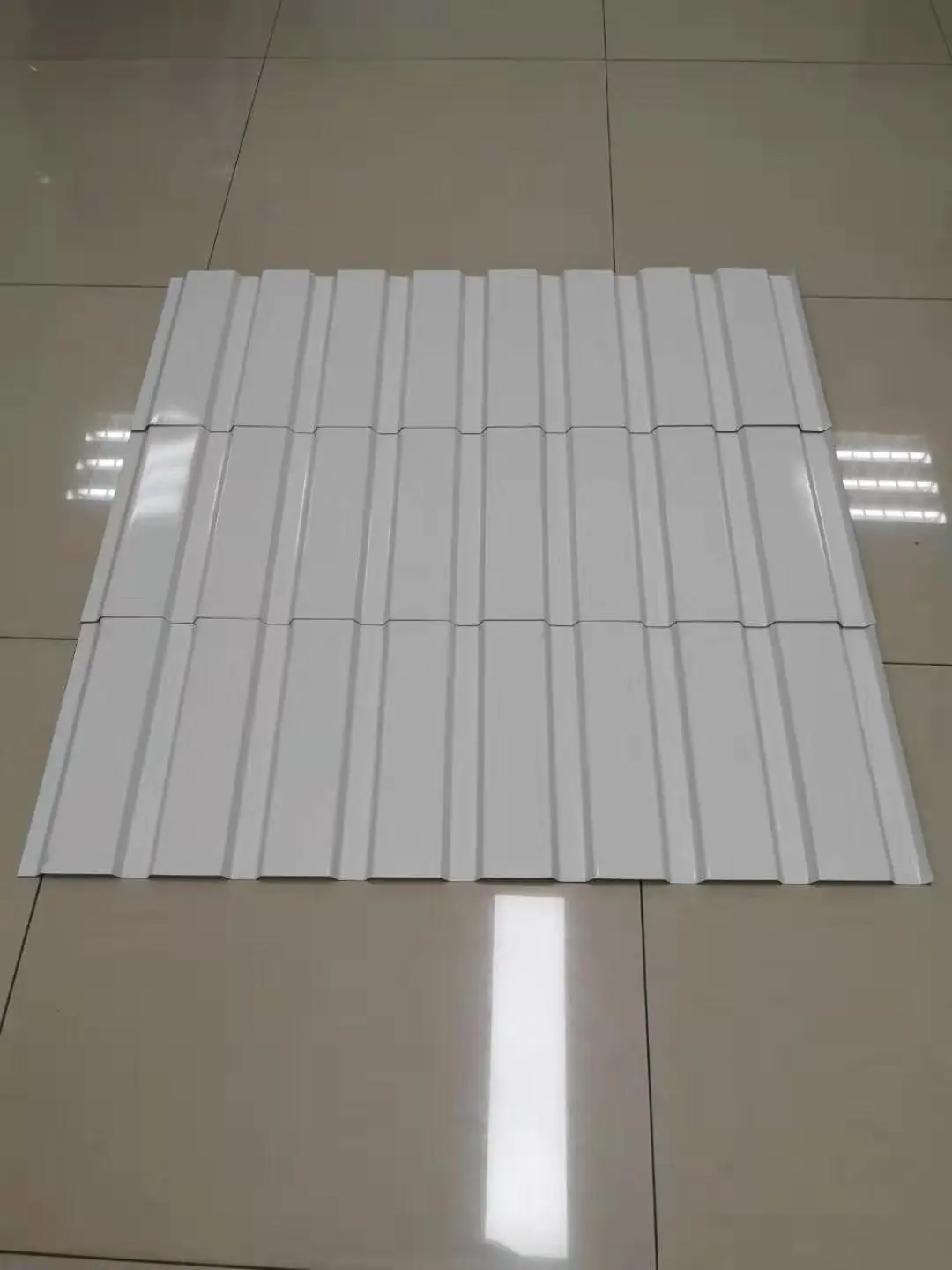

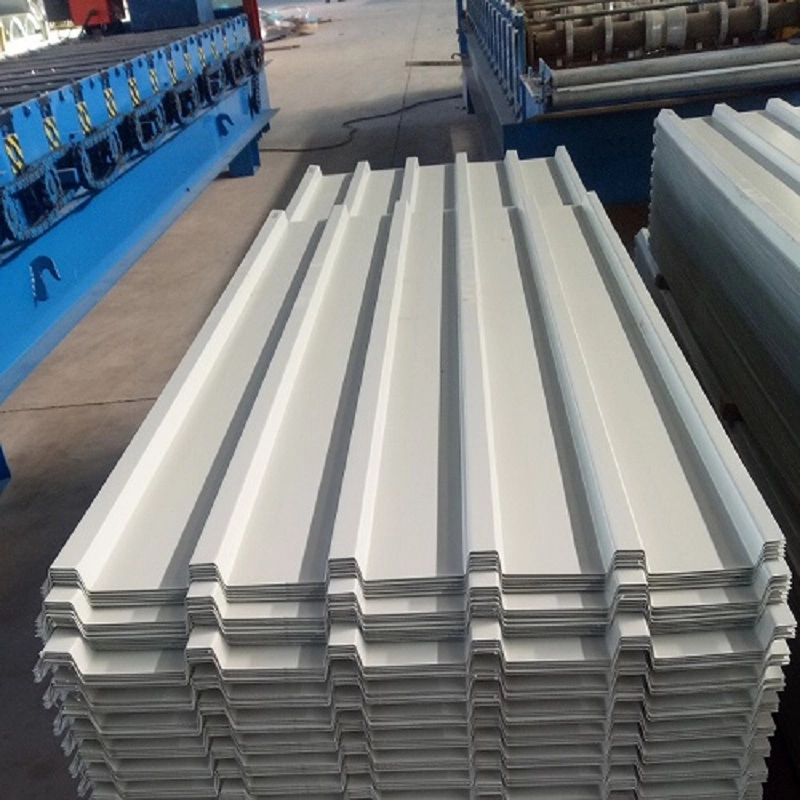

Färgbelagda profilerade stålplåtar tillverkas genom kallvalsformning av färgbelagda stålspolar till korrugerade profiler. De fungerar som tak, väggbeklädnad och invändig eller exteriör dekoration för industribyggnader, lager och stålkonstruktioner med stora spännvidder. Varje plåt består av ett stålsubstrat som ger mekanisk styrka, en metallisk beläggning som fungerar som en korrosionsbarriär och en organisk beläggning som ger väderbeständighet och utseende. SENBO driver flera rullformningslinjer för dessa profiler, med interna kontroller av profilgeometri, beläggningstjocklek och basmetallkvalitet.
Råmaterialet är kallvalsade eller varmvalsade stålband, vanligtvis levererade i en 1000 mm breddserie. Sträckgränsen inkluderar 250 MPa, 280 MPa, 320 MPa, 350 MPa och 550 MPa. Beläggningsstrukturen överensstämmer med GB/T 12754. En vanlig konfiguration använder två lager topplack på framsidan och ett lager på baksidan. Polyester (PE) eller fluorkarbon (PVDF) beläggningar väljs enligt den erforderliga väderbeständigheten. Den specifika beläggningstypen bekräftas vid beställningstillfället.
Vanliga tjocklekar sträcker sig från 0,4 mm till 1,6 mm. Tak- och väggbeklädnad använder vanligtvis minst 0,5 mm till 0,6 mm, medan viktiga byggnadsexteriörer inte bör vara mindre än 0,6 mm. Bärande golvgolv kan kräva tjocklekar upp till 2 mm eller 3 mm. Korrugeringshöjder varierar från 10 mm till 200 mm. För oförstyvade sektioner bör förhållandet mellan höjd och tjocklek helst hållas under 200. Effektiv bredd beror på profilen. Profiler som används i stor utsträckning inkluderar YX35-125-750 (35 mm ribbhöjd, 750 mm effektiv bredd), Jiaochi 760 (YX51-380-760) och Jiaochi 820.
| Prestandaindikator | Parameter / Specifikation | Grund eller anmärkningar |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilerade stålplåtar för byggnad |
| Beläggning Standard | GB/T 12754 | Färgbelagda stålplåtar och remsor |
| Vanlig tjocklek | 0,4–1,6 mm | Takbeläggning minst 0,6 mm för nyckelbyggnader |
| Ribbhöjdsområde | 10–200 mm | Höjd-till-tjockleksförhållande helst ≤200 |
| Avkastningsstyrka | 250–550 MPa | 250 MPa och 350 MPa vanligt; 550 MPa för snäpplåsprofiler |
| Dödvikt | 6–10 kg/m² | Lätt kuvert |
| Basarkets bredd | 1000 mm vanligt | 600 mm, 1000 mm och 1200 mm serier tillgängliga |
| Rekommenderad taklutning | 2–5 % för kontinuerlig längd | Nedböjningsgräns l/300 |
| Beläggningskrav | Varmförzinkad ≥90/90 g/m²; Al-Zn belagd ≥50/50 g/m² | Om inte annat anges |
Profilerade stålplåtar väger mellan 6 kg/m² och 10 kg/m², vilket är betydligt lägre än traditionell betong- eller murbeklädnad. Sträckgränsen sträcker sig från 250 MPa till 550 MPa, vilket ger bra membranstyvhet och belastningskapacitet. På Huangshi Daye Special Steels huvudverkstad installerades YX114-333-666 profilerade takplåtar med en basmetalltjocklek på 0,8 mm över en yta på 13 200 m² för enbart BC-spännet, vilket bekräftar lämpligheten för stora industritak.
Produkten stöder både fabriksprefabricering och rullformning på plats. På Anhui Chaolong Optoelectronics fabriksprojekt producerade fordonsmonterade rullformningsmaskiner plåt på plats, vilket möjliggör omedelbar installation och förhindrar transportskador. Ledade bomlyftar hjälpte till med positionering, höjde installationseffektiviteten med 70 % och minskade manuellt arbete på hög höjd med 60 %. Projektet omfattade mer än 76 000 m². För den slutna förvaringsboden på Yugang Material Yard i Lanzhou, den största rörformade fackverkskonstruktionen i nordvästra Kina, använde takpaneler 0,6 mm tjockt höghållfast varmförzinkat stål med en färgad profilerad finish. Långvarig installation minskade antalet taköverlappningar.

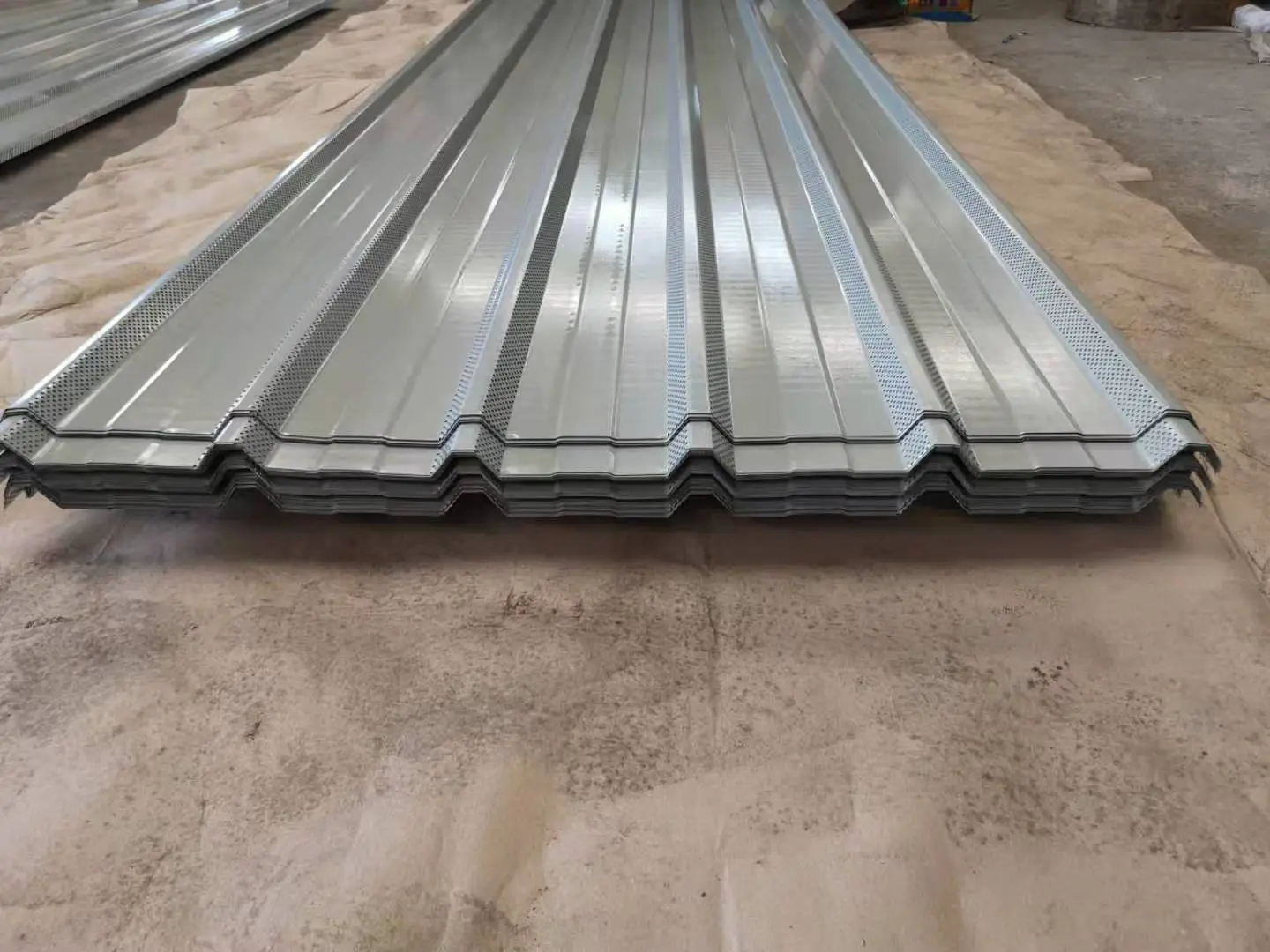

Den yttre beläggningen ger självrengörande egenskaper och långvarig väderbeständighet. Beläggningssystem kan justeras för att matcha korrosiva miljöer. För varmförzinkade underlag är en dubbelsidig beläggningsvikt på minst 90 g/m² per sida standard om inget annat anges. För substrat av aluminium-zinklegering är minimum 50 g/m² per sida. När bottenplåten på ett komposittak fungerar som en perforerad ljuddämpande panel måste hålstorlek och avstånd bestämmas genom akustisk utformning.
GB/T 12755-2008 specificerar materialval, profilkonfiguration, tekniska krav, dimensionstoleranser och kvalitetskontroll för profilerade stålplåtar. För att undvika synliga färgvariationer är det lämpligt att beställa alla plåtar för ett enda tak- eller väggprojekt från samma produktionsparti.
Ribbhöjden påverkar böjstyvheten och spännförmågan. För korta spännvidder kan det räcka med låga ribbor som 35 mm. För längre spännvidder eller högre belastning krävs djupare profiler som 51 mm eller mer. Profilen bör väljas utifrån spänntabeller och designberäkningar, inte enbart på utseende.
En lutning på 2 % till 5 % är typiskt för ark med kontinuerlig längd utan ändvarv. Lägre sluttningar ökar risken för dammande vatten, vilket kan förkorta beläggningens livslängd. Lokal nederbördsintensitet och dräneringsdesign bör också beaktas.
Ja, många profiler kan krökas till en stor radie genom rullformning eller kantpressning. Minsta radie beror på plåttjockleken, ribbornas geometri och beläggningstyp. Tidig samordning med tillverkaren rekommenderas.
För kustnära eller korrosiva industrimiljöer föredras ett Al-Zn-belagt substrat med minst 50 g/m² per sida, och en PVDF-topplack specificeras ofta. Under mycket aggressiva förhållanden kan högre beläggningsvikter eller ytterligare skyddsåtgärder behövas.
Leverantörer bör tillhandahålla fabrikstestcertifikat för basstål och beläggningstjockleksregister. Profildimensioner och yttillstånd kontrolleras under produktion och före leverans. För projekt som kräver specifik vindhöjning eller strukturell prestanda kan testrapporter eller beräkningar tillhandahållas på begäran.
