Armeringsjärn fackverksgolv

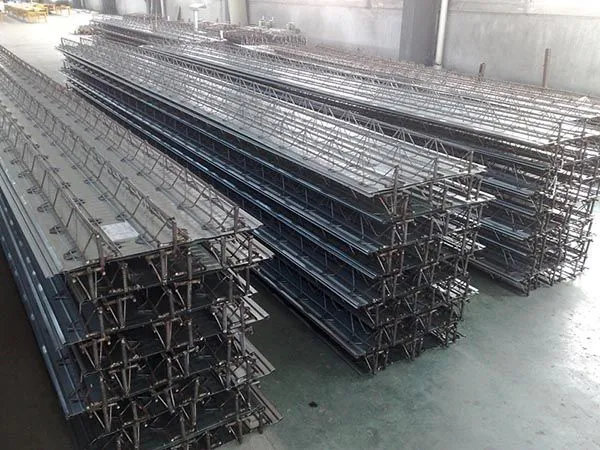

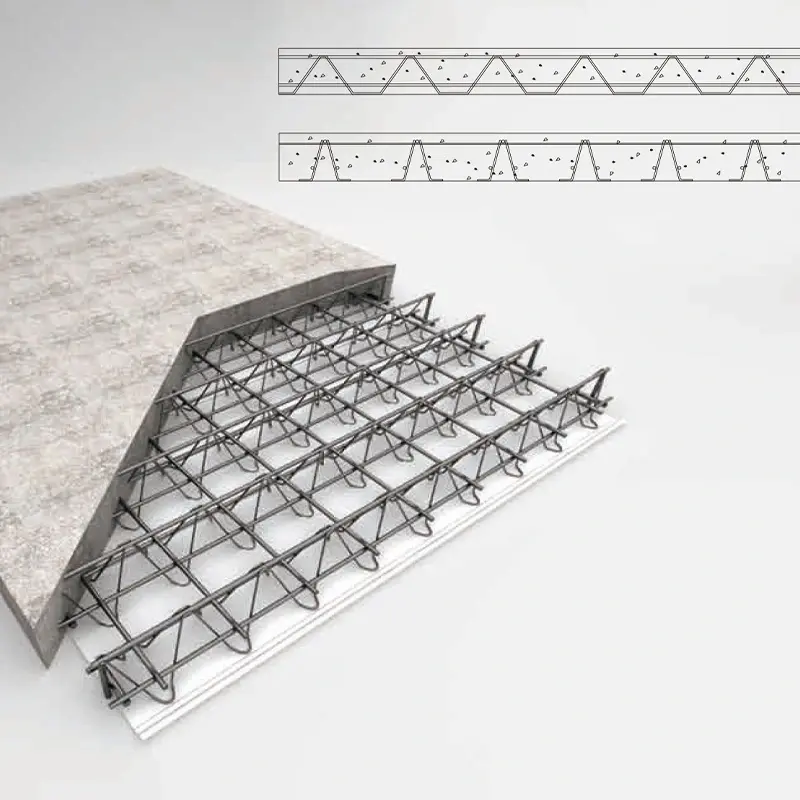

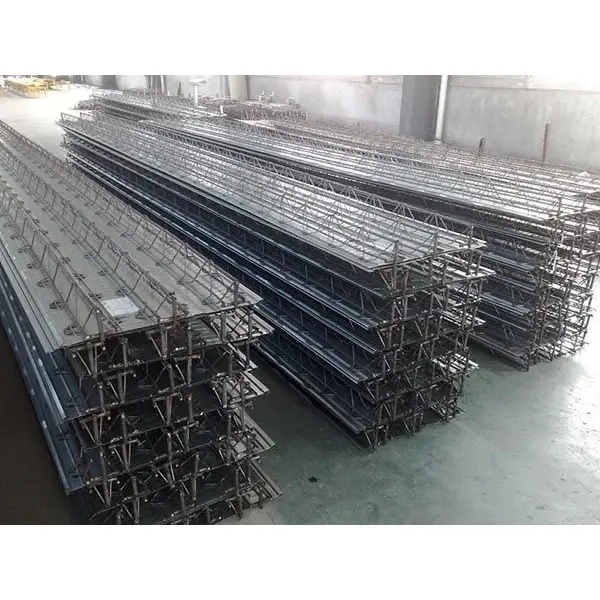

Armeringsjärnsfackverksgolv är en bärande kompositpanel bildad genom att kombinera ett armeringsjärnsfackverk med en bottenplatta på en automatiserad produktionslinje. Fackverket i sig består av övre kordstänger, nedre kordstänger och webbstänger sammanfogade genom motståndspunktsvetsning, vilket skapar en stabil triangulär struktur. Denna fackverk svetsas sedan till en bottenplatta, vanligtvis en 0,5 mm tjock galvaniserad stålplåt eller en fibercementskiva.

SENBO Byggmateriallevererar denna produkt som en del av sitt sortiment av stålkonstruktioner. Trallen fungerar som permanent formsättning under konstruktionen och bidrar senare till betongplattans strukturella prestanda.

Strukturell sammansättning och material

Topp- och bottenstängerna är vanligtvis gjorda av HRB400- eller CRB550-stål, medan webbstängerna vanligtvis använder HPB300-, HRB400- eller CPB550-stål. Vertikala och horisontella stödstänger är vanligtvis HPB300 eller HRB400.

När en galvaniserad stålplåt används som bottenform är dess tjocklek 0,5 mm, sträckgränsen är minst 250 N/mm² och den dubbelsidiga galvaniseringsbeläggningens vikt är minst 120 g/m². Det undre arket finns i två bredder: Typ A (600 mm) och Typ B (576 mm).

Stålfackverkshöjder sträcker sig från 50 mm till 340 mm, vilket motsvarar platttjocklekar från 80 mm till 370 mm. Topp- och bottendiametrar är 6–12 mm, och webbstångsdiametrar är 4–8 mm. Det finns flera produktserier, såsom TD1–TD7 och HB1–HB8, där TD3-90 är en vanlig modell.

Produktklassificering efter bottenform

Produkterna klassificeras utifrån typ av bottenform. Den traditionella typen använder en galvaniserad stålplåt, medan den permanenta (ej löstagbara) typen använder finaggregatbetong eller fibercementskiva. Enligt nationell standardatlas 23CG56-1 och 23CG56-2 eliminerar permanenta bottenformningsprodukter behovet av formborttagning på plats, ger en jämn undersida och är lämpliga för fuktiga eller rena miljöer samt byggnader utan undertak.

Prestanda i verkliga projekt

1. Super-High-Rise Applikation: 140 800 m² truss Decking

Ett superhöghusprojekt som för närvarande byggs har en total golvyta på 218 000 m². Torn A reser sig 39 våningar (176,1 m) och Tower B når 51 våningar (212,4 m). Projektet använde 140 800 m² fackverkssystem och 16 100 m² kantform. Platttjocklekar varierade från 110 mm till 150 mm, och takstolarna tillverkades med hjälp av högfrekvent motståndspunktsvetsning.

Jämfört med traditionella platsgjutna plattor eliminerade denna metod formsättning, borttagning av formsättning och manuell armeringsjärnsbindning. Byggkvaliteten förblev stabil och tillförlitlig hela tiden.

2. Långspännande och stor fribärande verifiering

Zhongguancun AI Science and Technology Park Exhibition Center är ett pilotprojekt för "nollkoldioxidbyggnad" i Peking. Den fyra våningar höga stålramen designades för Seismic Intensity 8. Den har en maximal spännvidd på 3,5 m och en maximal fribärande längd på 8,25 m.

Golvplank av typ TD3-90 användes, med en fackverkshöjd på 90 mm och en total platttjocklek på 120 mm. Den maximala ostödda spännvidden under konstruktionen var 3,0 m. I den 8,25 m långa fribärande zonen installerades tillfälliga dubbla vertikala stolpar i mitten av spännvidden för att inducera en uppåtgående rullning på 1,5‰, vilket säkerställer strukturell säkerhet.

3. Verifiering av brand- och korrosionsbeständighet

Armeringen är helt inkapslad i betong, vilket ger brandmotstånd liknande traditionella platsgjutna plattor. Tester indikerar att en 100 mm tjock platta (motsvarande en 70 mm hög stålfackverk) uppnår en brandbeständighet på 1,68 timmar. Den galvaniserade stålplåten kräver inget extra brandskydd.

Jämfört med kompositplattor som använder profilerade ståldäck, ger fackverksgolvdäck bättre korrosionsbeständighet. Eftersom den galvaniserade stålplåten inte bidrar till strukturell bärighet i servicefasen, kan rost inte äventyra den strukturella integriteten.

4. Byggeffektivitet och kostnadsdata

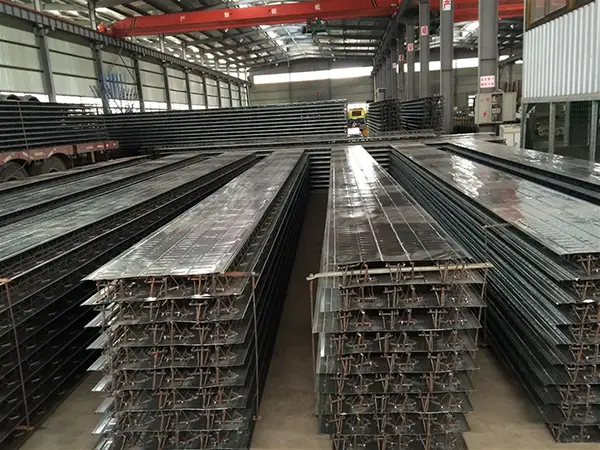

Fabrikstillverkning säkerställer enhetliga armeringsavstånd och konsekvent tjocklek på betongöverdrag. Arbetet med att binda armeringsjärn på plats minskar med 60–70 %. För Xiqing Houtai Plot G-källarprojektet i Tianjin förkortade användningen av denna teknik byggtiden med cirka 10 dagar och resulterade i totala kostnadsbesparingar på 1,972 miljoner RMB. Den totala kostnaden per kvadratmeter var mer än 20 % lägre än traditionella kompositplattor.

Tekniska specifikationer i ett ögonkast

Följande parametrar är baserade på industristandarden JG/T 368-2012 och nationella standardatlaser. Anpassning är tillgänglig.

Varför detta system fungerar

1. Fabriksprefabricering säkerställer konsistens.Fackverket bildas genom automatiserad motståndspunktsvetsning, vilket håller armeringsavstånden enhetliga och dimensionerna exakta. Detta minskar armeringsjärnsbindningen på plats med 60 %–70 % och leder till mer jämn byggkvalitet.

2. Dubbelriktad styvhet jämförbar med gjutna plattor.Systemet kan utformas som en tvåvägsplatta, som erbjuder en styvhet som liknar en platsgjuten armerad betongplatta med tvåvägsarmering. Seismisk prestanda är i allmänhet bättre än profilerade stålkompositplattor.

3. Brand- och korrosionsbeständighet utan extra beläggningar.Eftersom armeringen är helt inkapslad i betong uppnår en 100 mm platta en brandklass på 1,68 timmar utan brandsäkring. Den galvaniserade plåten fungerar endast som formsättning, så korrosion påverkar inte den strukturella säkerheten.

4. Slät soffit och reducerad skivtjocklek.Undersidan är platt. Jämfört med standardprofilerade stålplåtar kan den totala skivtjockleken minskas med 30–50 mm samtidigt som samma fria takhöjd bibehålls, vilket bidrar till lägre höjd från golv till golv.

5. Kostnader och schemafördelar.Formsättningar elimineras, stöttning minimeras och samtidig konstruktion i flera våningar blir möjlig. Bottenplåten uppnår 96 % ytutnyttjande med endast 0,5 mm ståltjocklek, vilket minskar materialförbrukningen.

Design och installationsöverväganden

För tvåvägs plattkonstruktion:Fackverksdäck av armeringsjärn kan utformas som en tvåvägsplatta genom att lägga till ytterligare förstärkning i tvärriktningen. Bekräfta med konstruktionsingenjören att panellayouten och stödförhållandena matchar designantagandena.

För applikationer med permanent bottenform:Välj finmassabetong eller fibercementskiva när en slät undersida krävs utan undertak. Kontrollera att miljön är lämplig för det valda bottenformmaterialet.

För långa konsoler:Tillfälliga stöd kan behövas, vilket demonstrerades i Zhongguancun-projektet där dubbla stolpar användes för att framkalla uppåtgående välvning. Beräkna nedböjnings- och camberkrav baserat på den faktiska konsollängden och konstruktionsbelastningarna.

Under installationen:Säkerställ svetskvalitet vid alla noder och stöd. Följ det specificerade svetsavståndet och elektrodtrycket. För galvaniserade plåtar, undvik överdriven värme som kan skada beläggningen. Skydda paneler från fukt om de förvaras på plats under längre perioder.

Typiska applikationer

1.Golv- och taksystem för höga och superhöga stålkonstruktioner.

2.Långspännande och stora fribärande golvkonstruktioner.

3.Driftplattformar och golv i industrianläggningar och logistiklager.

4.Byggnader som kräver fuktbeständighet, korrosionsbeständighet eller renrumsmiljöer där permanent bottenformning rekommenderas.

Vanliga frågor

1. Hur är fackverksdäck av armeringsjärn jämfört med profilerade stålplåtskompositplattor?

Profilerade stålplåtskompositplattor förlitar sig på ståldäcket som både formsättning och dragförstärkning. Fackverksdäck av armeringsjärn använder en separat stålfackverk för strukturell förstärkning, så bottenplåten fungerar endast som formsättning. Detta innebär att bottenplåten kan vara tunnare (0,5 mm) och korrosion påverkar inte den strukturella kapaciteten. Plattans undersida är också plattare.

2. Vad är fördelen med ett permanent bottenformsystem?

Permanent bottenformning (finmassabetong eller fibercementskiva) eliminerar behovet av att skala formsättning efter betonghärdning. Det ger en slät, ren undersida som kan lämnas exponerad utan undertak. Detta är särskilt användbart i fuktiga, rena eller arkitektoniska applikationer.

3. Kan fackverksdäck av armeringsjärn användas för tvåvägsplattor?

Ja. Genom att lägga till tvärförstärkning och utforma panelstöden därefter, kan systemet uppnå tvåvägs platta beteende liknande en platsgjuten platta. Designen måste ta hänsyn till panelens dimensioner och fackverksorientering.

4. Vilket tillfälligt stöd behövs under bygget?

Stödkraven beror på fackverkshöjden, plattans tjocklek och spännvidd. För typiska spännvidder upp till ca 3 m, kan inget tillfälligt stöd behövas. För längre spännvidder eller konsoler används tillfälliga stolpar eller rekvisita. Tillverkarens spännviddstabeller och konstruktionsingenjörens beräkningar bör avgöra det exakta arrangemanget.

5. Vilka standarder styr armeringsjärn fackverksgolv?

Den huvudsakliga industristandarden är JG/T 368-2012 "Steel Truss Floor Decking." Designreferenser inkluderar nationella standardatlaser 22G522-1 och 23CG56-1/2. Material- och svetsprovning följer kraven i dessa dokument.
