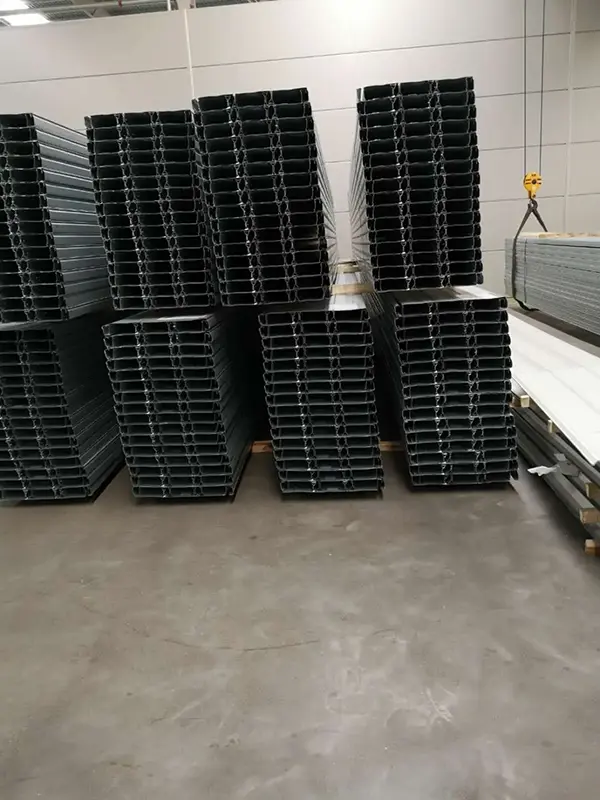

Ståldäck med stängd profil

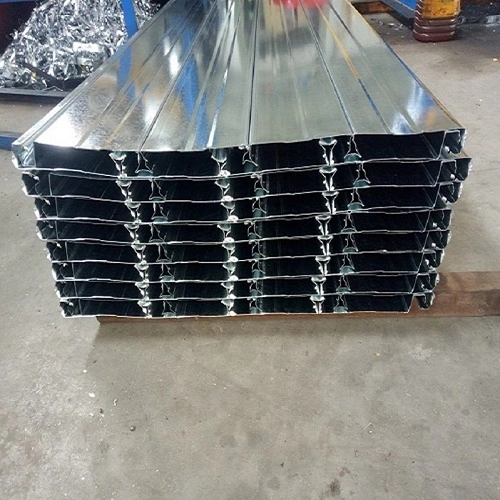

Ståldäck med sluten profil (även känd som profilerad stålplåt av stängd typ) är en korrugerad konstruktionspanel formad vid rumstemperatur av varmförzinkade stålrullar med hjälp av en kontinuerlig flervals kallvalsformningslinje. Dess nyckelskillnad från däck med öppen profil är att botten av ribban är helt tät, vilket skapar en sluten kilformad eller trapetsformad ihålighet.

SENBO Byggmateriallevererar sluten ståltäck som en del av sitt sortiment av kompositgolvsystem. Dessa paneler används i stor utsträckning i byggnader med stålram där brandmotstånd, en platt soffit och effektiv konstruktion är nyckelkrav.

Strukturella egenskaper

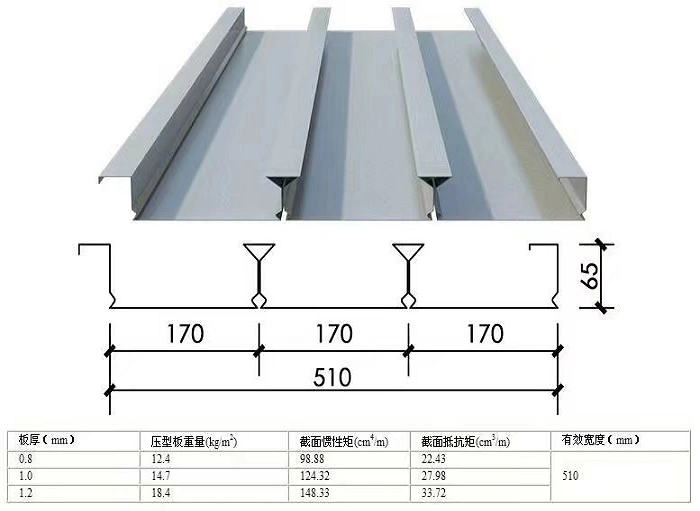

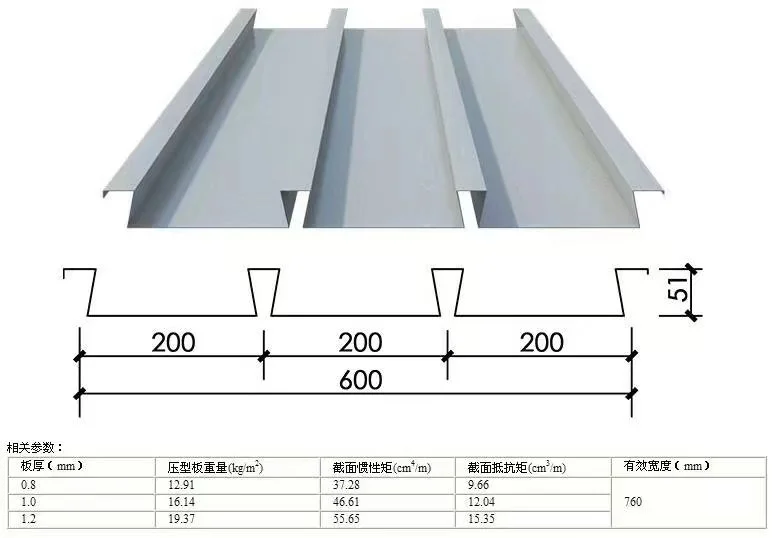

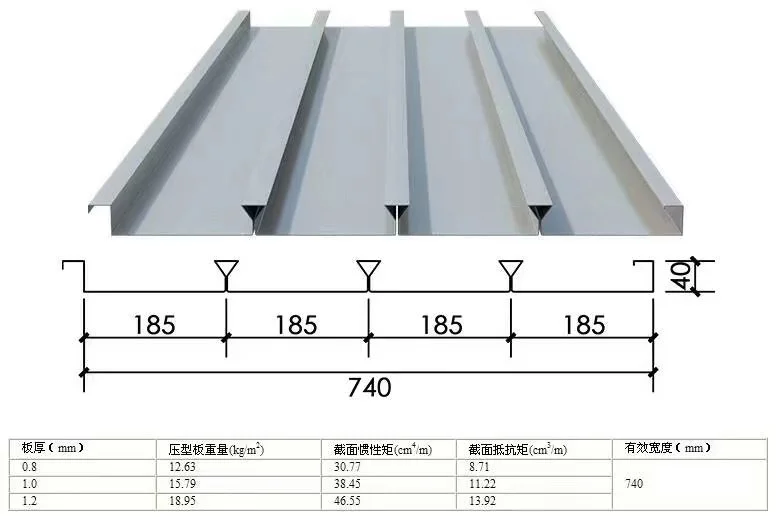

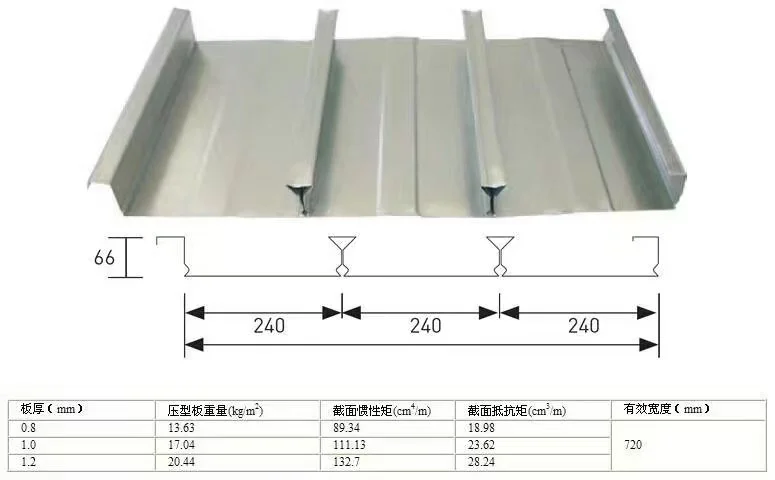

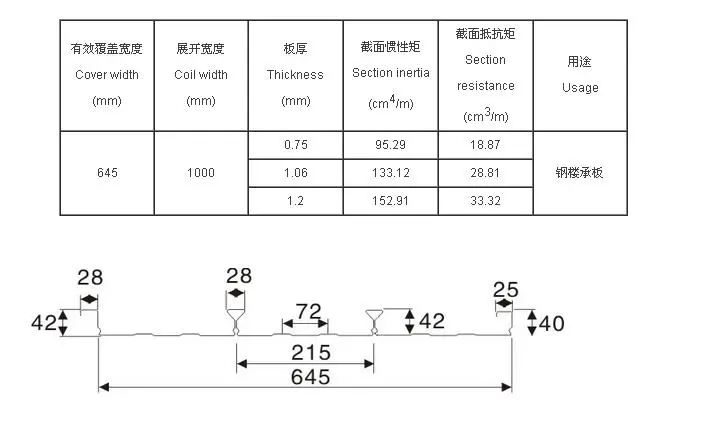

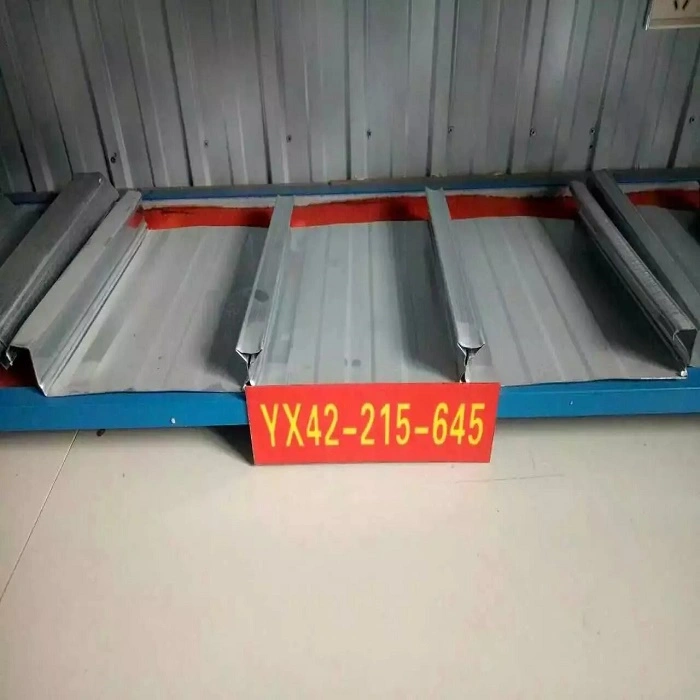

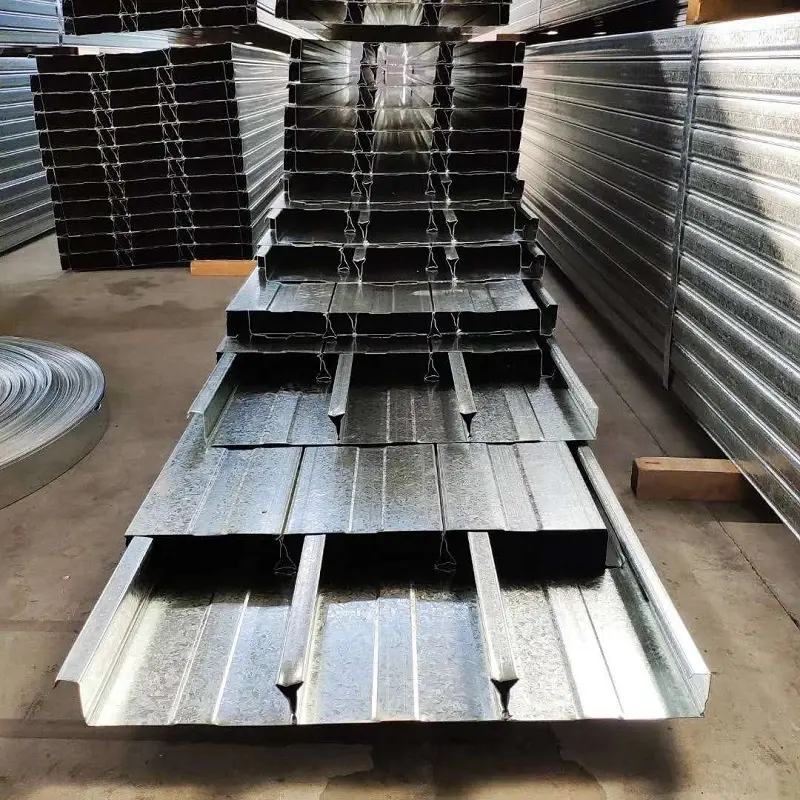

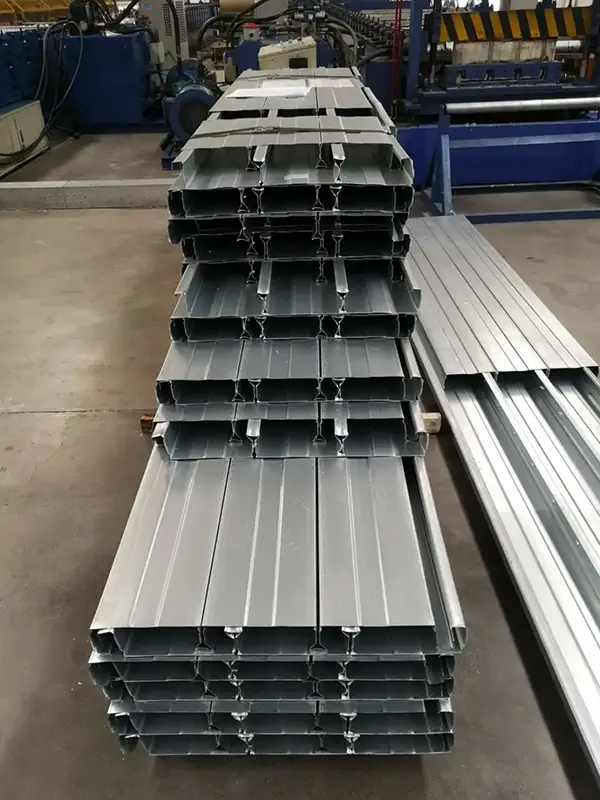

Trallen är formad av en stålplåt med fast bredd genom en integrerad, flerpassager kallvalsformning. Detta skapar sammankopplade vertikala kanter på båda sidor och en serie inverterade triangulära eller trapetsformade ribbor med stängd botten. Med YX65-185-555-modellen som ett exempel: ribbhöjden är 65 mm, vågbredden är 185 mm och den effektiva täckningsbredden är 555 mm. För modellen YXB48-200-600 är revbenshöjden 48 mm, vågstigningen 200 mm och den effektiva bredden 600 mm. En annan förbättrad modell har en ribbhöjd på 68 mm, en vågdelning på 196 mm och en inverterad triangulär profil med en bredd på 36 mm och en höjd på 31 mm.

Basmaterial och tillverkningsprocess

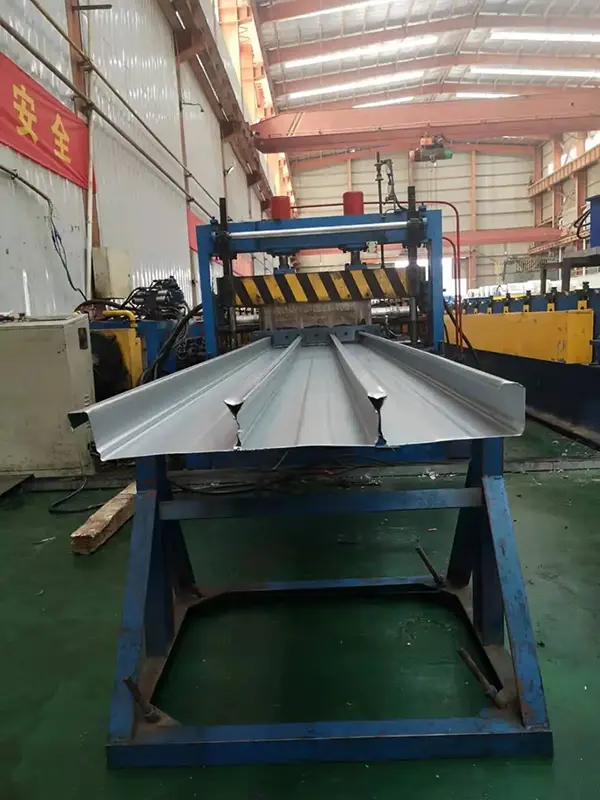

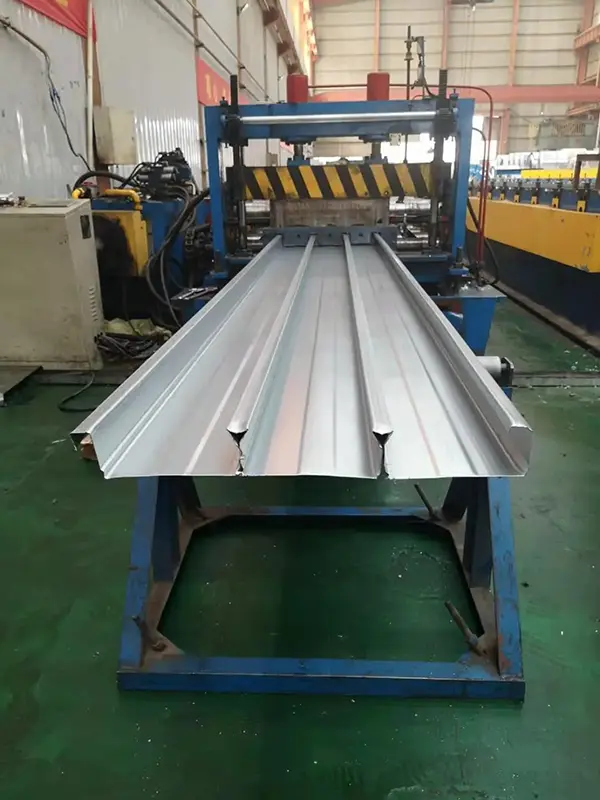

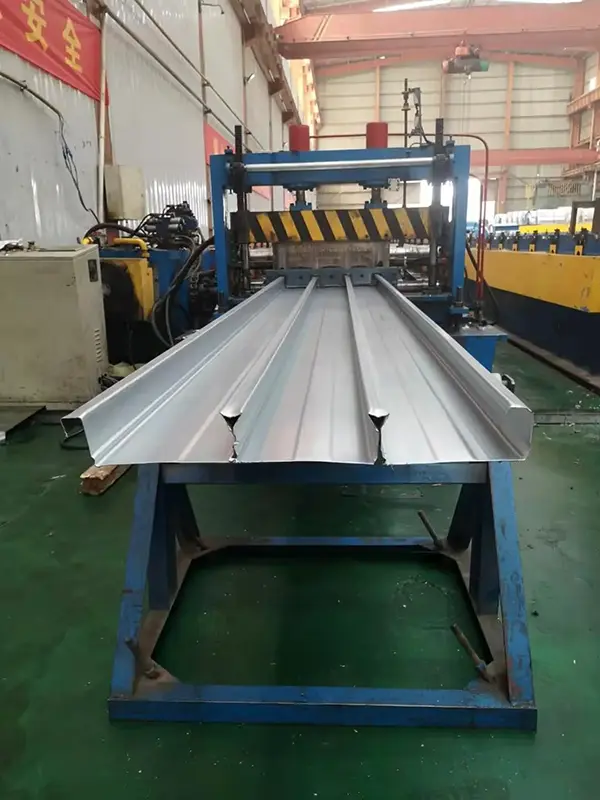

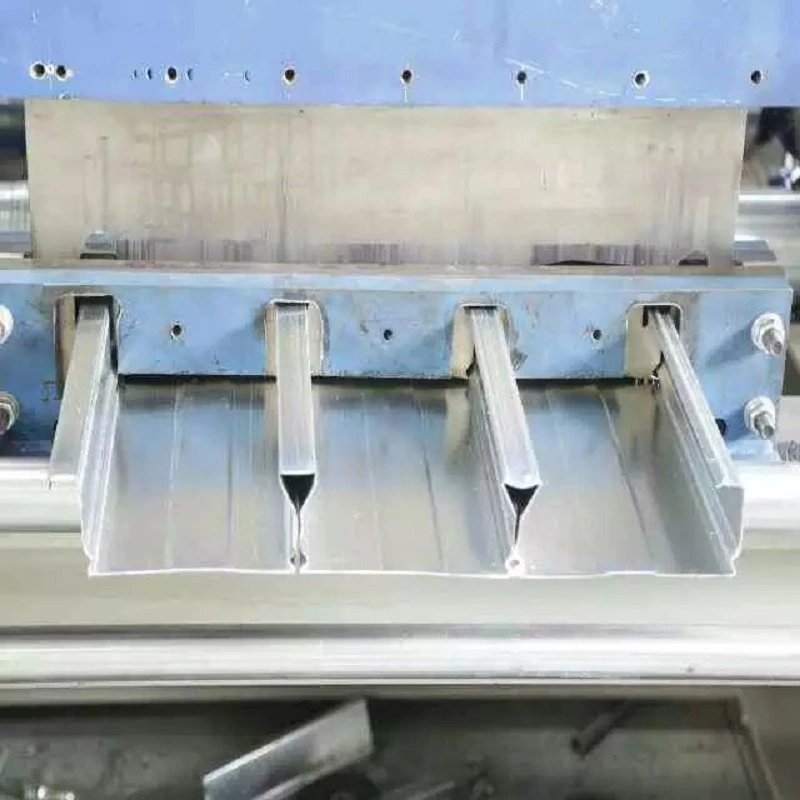

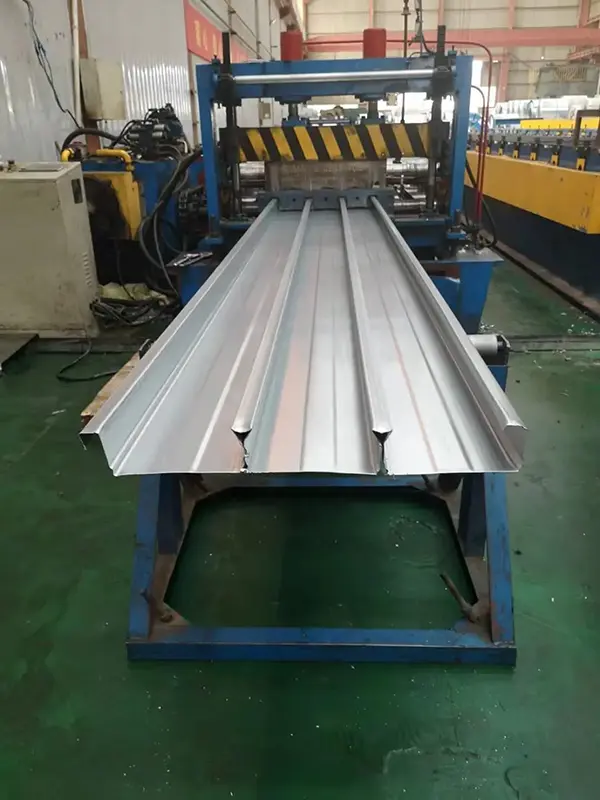

Basmaterialet består av varmförzinkade stålslingor med en bredd på cirka 1000–1250 mm. Materialen inkluderar kvaliteter som Q235, Q345 eller SGC490, med tjocklekar från 0,7 mm till 1,5 mm. Den dubbelsidiga galvaniseringsvikten är vanligtvis 80–275 g/m², men den kan anpassas upp till 600 g/m² för speciella behov. Den slutna ribbade profilen är utformad med hjälp av en specialiserad kallböjnings- och omvänd deformationsprocess; detta utnyttjar stålplåtens elastoplastiska deformation och återfjädrande egenskaper för att automatiskt stänga bottenöppningen. Eftersom det inte finns något behov av att stansa hål i lastbärande områden, bevaras panelens korrosionsbeständighet och totala styvhet. Produkten överensstämmer med den nationella standarden GB/T 12755-2008, "Profiled Steel Sheets for Building."

Verifiering av faktisk prestanda

1. Sammansatt verkan och bärande kapacitet – panelribbor helt inneslutna i betong

Kärnfördelen med golvdäck av stängd typ jämfört med golv av öppen typ ligger i dess stängda ribbor. Efter att betongen har gjutits är panelribborna helt inneslutna i betong, vilket skapar en bindningseffekt som liknar den för armeringsjärn i platsgjutna plattor. Detta gör att de respektive hållfastheterna hos stål- och betongmaterialen kan utnyttjas fullt ut, vilket ger verklig kompositverkan. Tyngdpunkten på den stängda ribban-sektionen är placerad cirka 16 mm från panelens botten. När man analyserar den strukturella bärförmågan hos kompositplattan med hjälp av plastteori, är den inre hävstångsarmen mellan betongens tryckkrafts centrum och ståldragkraftens centrum större, och materialhållfastheten utnyttjas mer fullt ut; Följaktligen erbjuder kompositplattor med slutna ribbor högre strukturell bärförmåga eller en högre säkerhetsfaktor.

2. Brandbeständighet – Ingen brandbeständig beläggning krävs

Brandmotståndstester har verifierat att stängda ribbad profilerade stålbetongkompositplattor uppvisar utmärkt värmeabsorption och brandbeständighet under standardtemperaturökningsförhållanden, vilket uppfyller brandklasskraven (1,5 timmar) för klass I byggnadsgolvplattor. Eftersom den stängda ribbade designen helt omsluter stålplåten i betong, vilket förhindrar direkt värmeexponering för stålet, uppfyller dessa plattor i allmänhet brandsäkerhetsstandarder för höghus utan behov av ytterligare brandbeständiga spraybeläggningar. Denna egenskap sparar materialkostnader och undviker miljöföroreningar under byggandet.

3. Platt undersida och enkel efterbehandling – Hög klarhöjdsutnyttjande

Undersidan av den slutna ribbade plattan är platt med tätt passande vävar, vilket möjliggör flexibel takfinish baserat på arkitektoniska behov: ytan kan spraymålas för att skapa ett tak i räfflad stil, skumbeläggas och målas med vattenbaserade beläggningar för ett slätt platt tak, eller direkt täckas med väggtyg eller tapeter. Plattans unika spårbaserade upphängningssystem underlättar montering av undertak. Dessutom möjliggör den sammansatta plattkonstruktionen minskad platttjocklek, vilket ökar byggnadens fria takhöjd.

4. Effektiv konstruktion – besparingar på armeringsstål

Under konstruktionen uppfyller placeringen av en enda bottendragförstärkningsstång i varje ribbtråg strukturella krav på bärande, vilket resulterar i mindre stålanvändning jämfört med traditionella metoder. När belastningen på övre nivån är måttlig, kan den slutna ribban helt ersätta det undre lagret av förstärkning; detta minskar ståltillverkningen på plats och arbetsintensiteten samtidigt som bygghastigheten ökar. Tack vare den slutna ribbade webbdesignen kan betong gjutas utan behov av ändförslutningsplåtar. Installationen innebär att panelerna läggs enligt den numrerade designlayouten och svetsas till stålbalkarna, varefter efterföljande konstruktionssteg kan fortsätta omedelbart.

Översikt över nyckelspecifikationer

Viktiga fördelar

Sann sammansatt åtgärd:Den slutna ribbade designen omsluter ribborna helt i betong – fungerar som armeringsjärn i en platsgjuten platta – vilket möjliggör synergi av stål-betong och resulterar i högre bärförmåga och säkerhetsfaktorer.

Utmärkt brandmotstånd:Uppfyller klass I-byggnadsgolvets brandmotståndskrav (1,5 h) utan behov av sprutade brandskyddsbeläggningar, vilket ger kostnadsbesparingar och miljöfördelar.

Platt undersida och flexibel finish:Den platta, estetiskt tilltalande undersidan möjliggör direkt sprutning, skumbeläggning eller installation av undertak, vilket möter olika arkitektoniska estetiska behov; det minskar också plattans tjocklek, vilket ökar den fria takhöjden.

Armeringsjärnsbesparingar och effektiv konstruktion:Dragförstärkning kan konfigureras baserat på ribbavstånd för att ersätta bottenskiktsarmeringsjärn, vilket minskar tillverkningen av armeringsjärn på plats och påskyndar konstruktionens framsteg.

Korrosionsbeständighet och strukturell integritet:Den slutna formningsprocessen eliminerar behovet av stansning av hål i lastbärande områden, bevarar integriteten hos det galvaniserade skiktet och ger överlägsen korrosionsbeständighet jämfört med däck med öppna ribbor.

Ansökningar

Kompositgolvsystem för höga och superhöga stålkonstruktioner.

Stora offentliga byggnader som arenor, flygplatsterminaler, järnvägsstationer, konserthallar och storslagna teatrar.

Industriella och kommersiella anläggningar inklusive kraftverk, produktionsanläggningar för kraftutrustning, stora stormarknader och logistikcentra.

Stålkonstruktionsprojekt med höga krav på brandbeständighet och estetisk finish på plattans undersida.

Varför välja golv med stängd profil?

Väljer du en golvlösning för ett höghus eller ett stålkonstruktionsprojekt med stor spännvidd? Däck med sluten profil har en stängd ribbade design som uppnår verklig kompositverkan mellan stål och betong. Brandmotståndstester har verifierat att den kan uppnå en brandklassning på 1,5 timmar utan behov av brandsäkra beläggningar. Dessutom underlättar den plana undersidan efterbearbetningen, tjockleken på plattorna minskar och förbrukningen av armeringsstål minimeras. Mainstream-profiler – som YX65-185-555 och YXB48-200-600 – har visat sig vara effektiva i många höghus, arenor och flygplatser, och erbjuder hög lastbärande kapacitet, pålitlig brandmotstånd och effektiv konstruktion. De tillhandahåller en beprövad golvlösning för dina stålkonstruktionsprojekt.

Vanliga frågor

1. Hur uppnår däck med sluten profil kompositverkan utan mekaniska präglingar?

De stängda ribborna själva fungerar som mekaniska nycklar. När betong fyller den stängda kaviteten och härdar, låser stålet och betongen naturligt samman, på samma sätt som deformerade armeringsjärn binder sig till betong. Denna geometriska förregling är tillräcklig för kompositverkan i de flesta utföranden.

2. Kan undersidan lämnas exponerad utan ytterligare efterbehandling?

Ja. The flat underside is often left exposed after painting. Spray painting creates a textured grooved ceiling effect, while skim coating produces a smooth surface. The choice depends on the architectural intent and the desired level of finish.

3. Vilket är det maximala unshored spännvidd för däck med stängd profil?

Spännvidden utan land beror på profil, tjocklek, stålkvalitet och betongplattans tjocklek. Till skillnad från trall med öppen profil har trall med sluten profil ofta olika spännviddsegenskaper på grund av sin slutna geometri. Se alltid tillverkarens spännviddstabeller och bekräfta med konstruktionsingenjören.

4. Krävs alltid ytterligare bottenförstärkning?

Inte alltid. För måttliga belastningar kan själva däcket med stängda ribbor ge tillräcklig dragkapacitet, vilket eliminerar behovet av bottenförstärkningsjärn. För tyngre belastningar eller längre spännvidder kan en liten stång i varje ribbränna anges. Den strukturella utformningen avgör det exakta kravet.

5. Hur påverkar den galvaniserade beläggningen kompositbindningen?

Den galvaniserade beläggningen försämrar inte nämnvärt bindningen mellan stål och betong. Den primära bindningsmekanismen är den mekaniska låsningen från de stängda ribborna. Beläggningen skyddar även stålet från korrosion under livslängden, eftersom betonghöljet ger en alkalisk miljö.
