Öppet ribbgolv

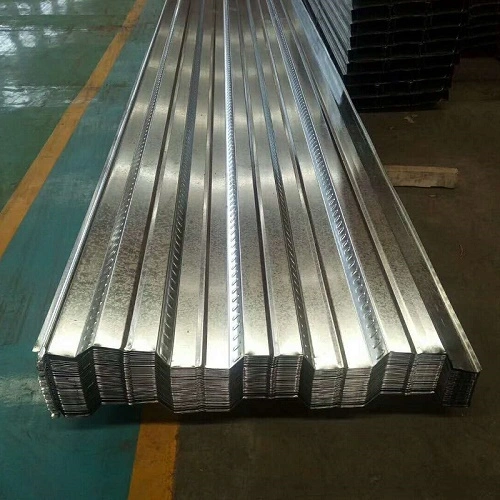

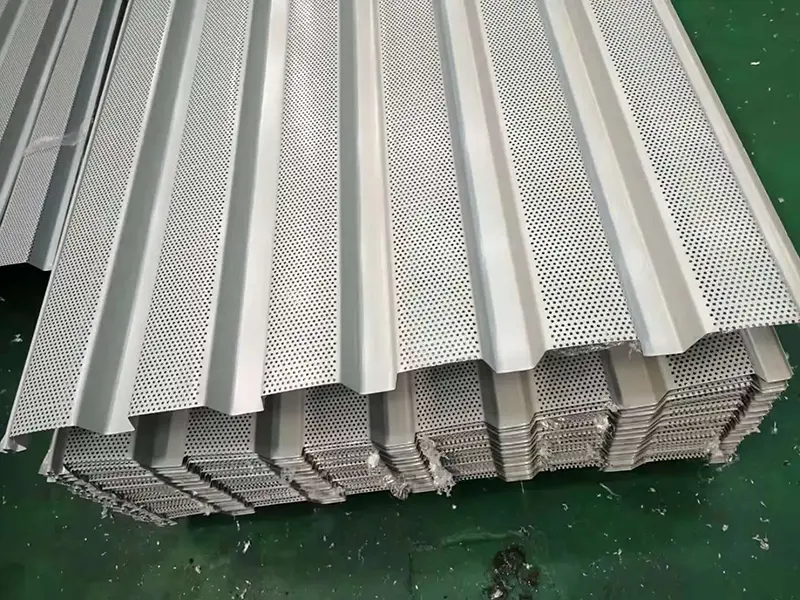

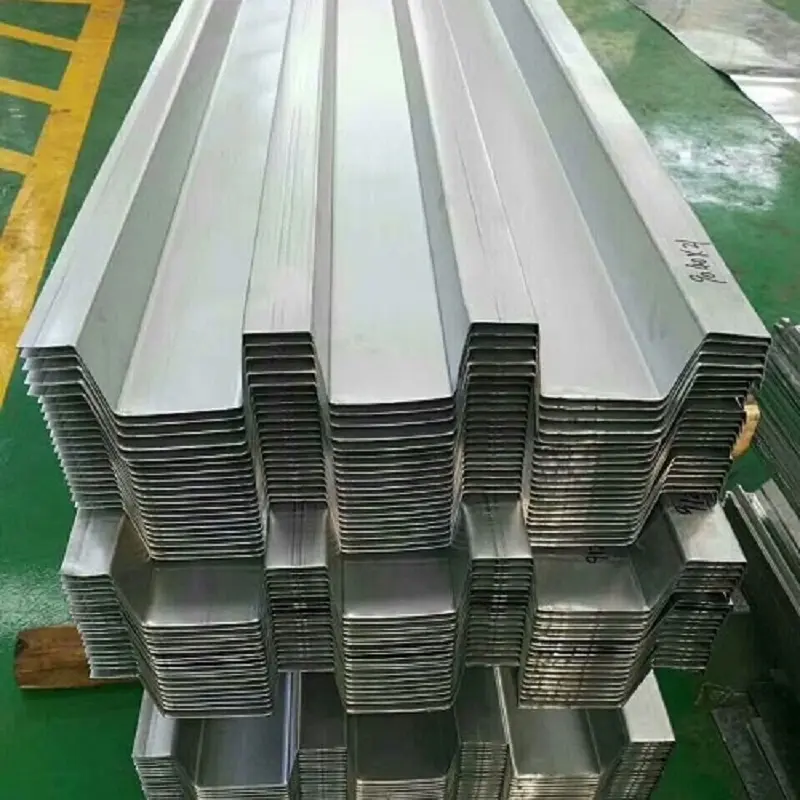

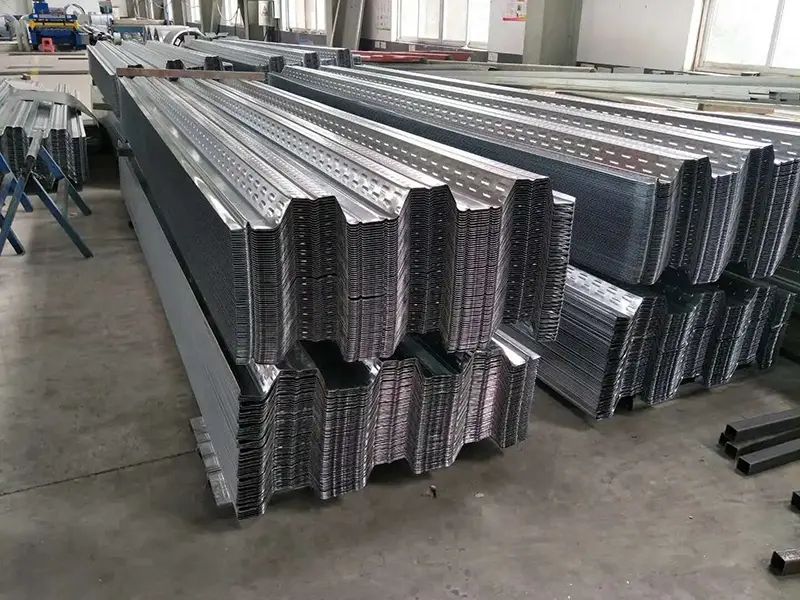

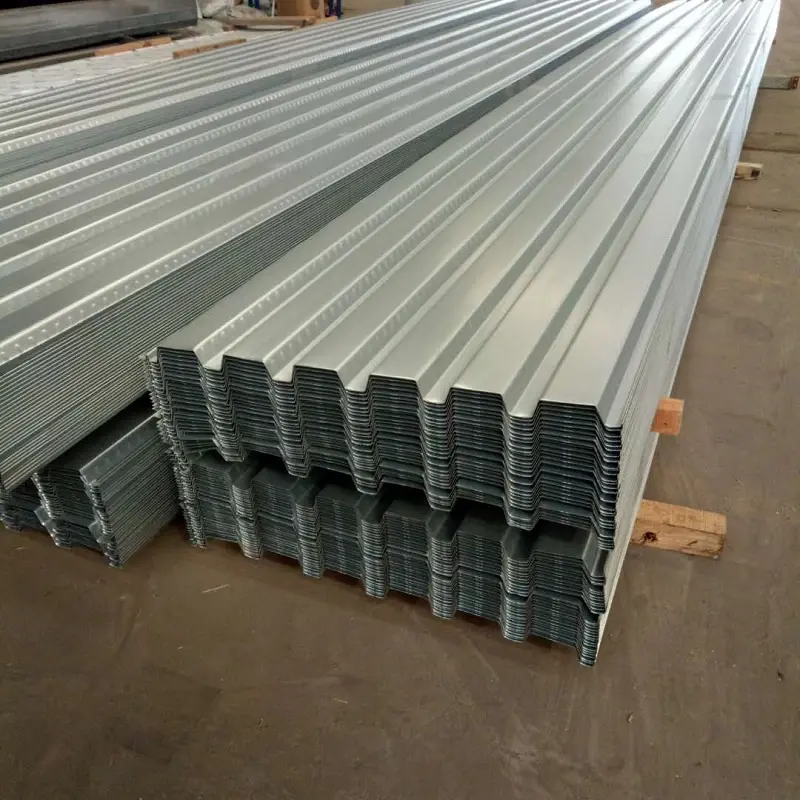

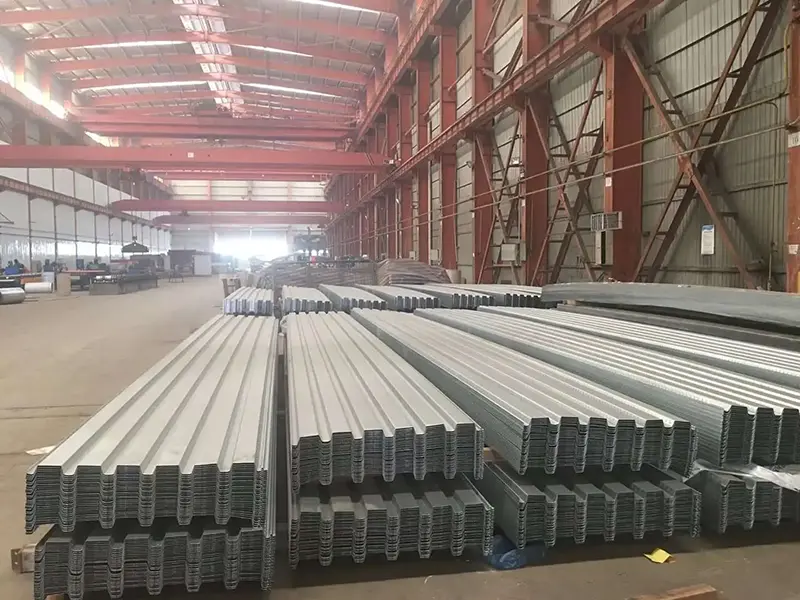

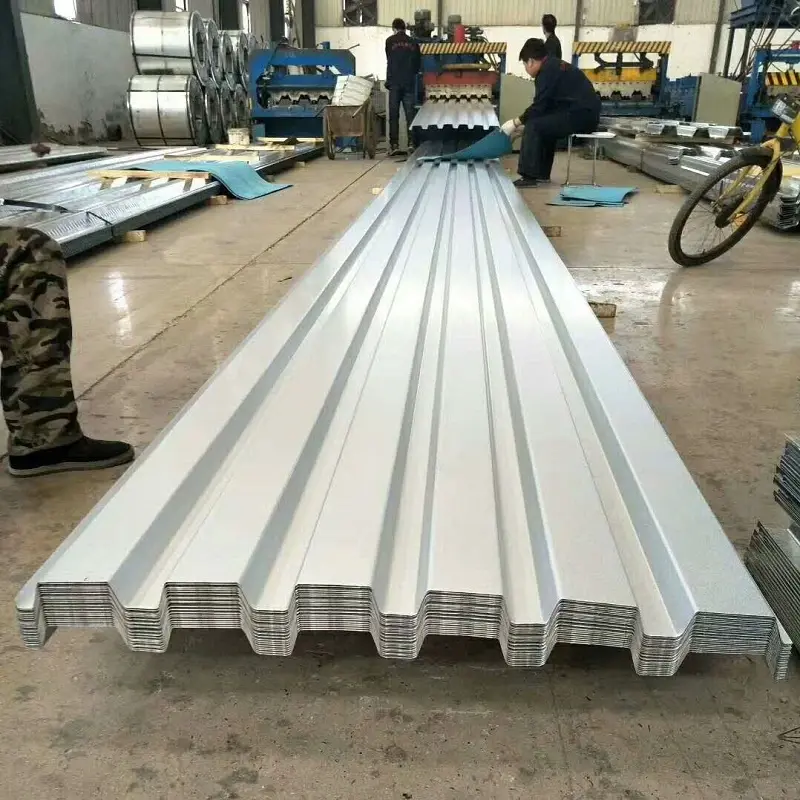

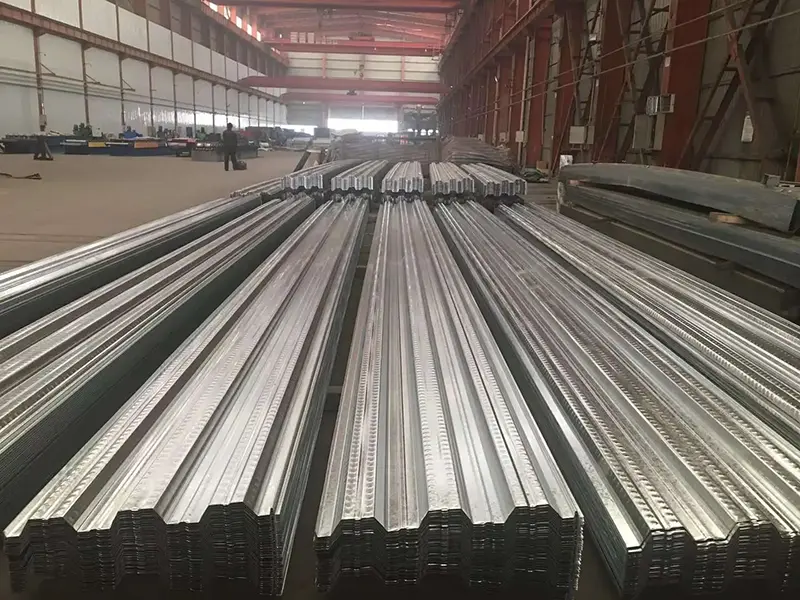

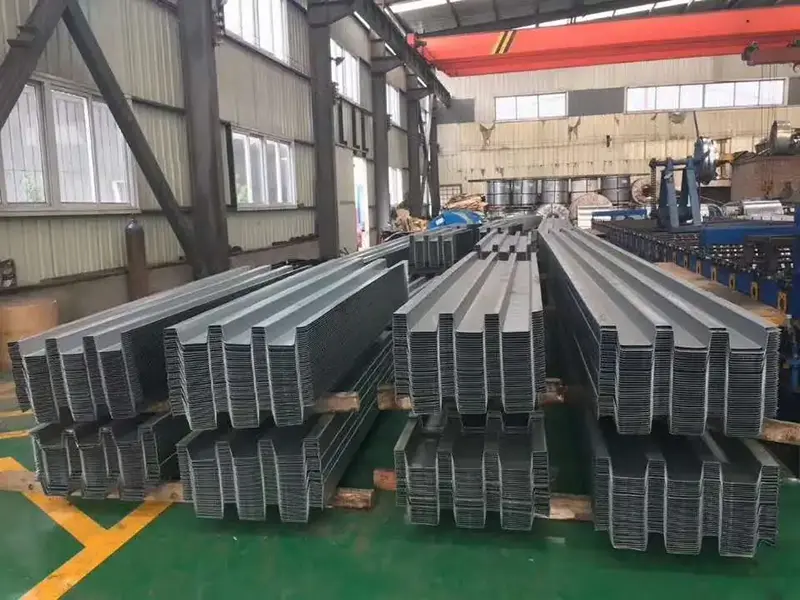

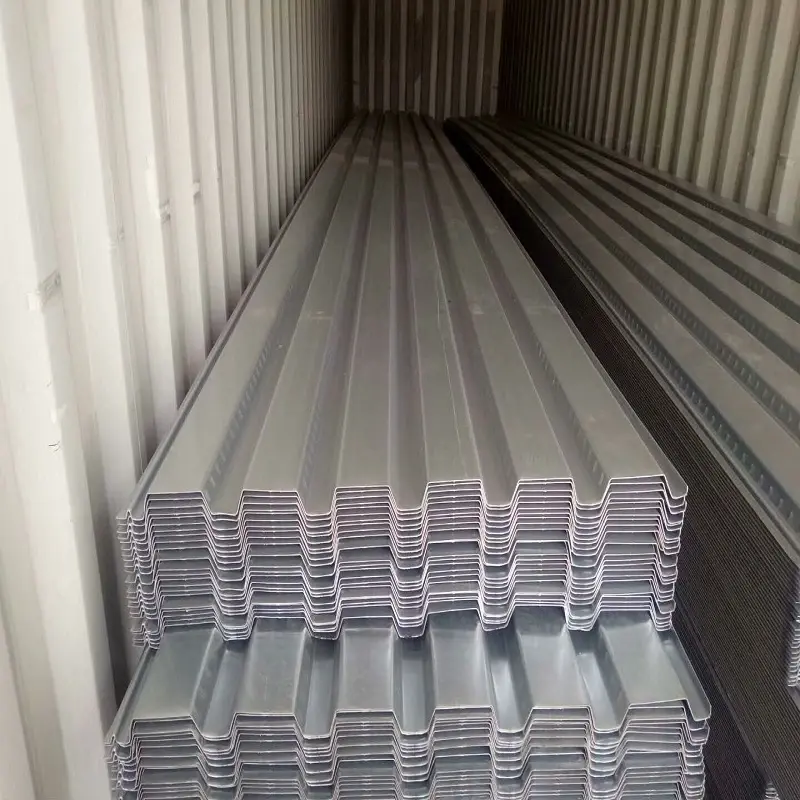

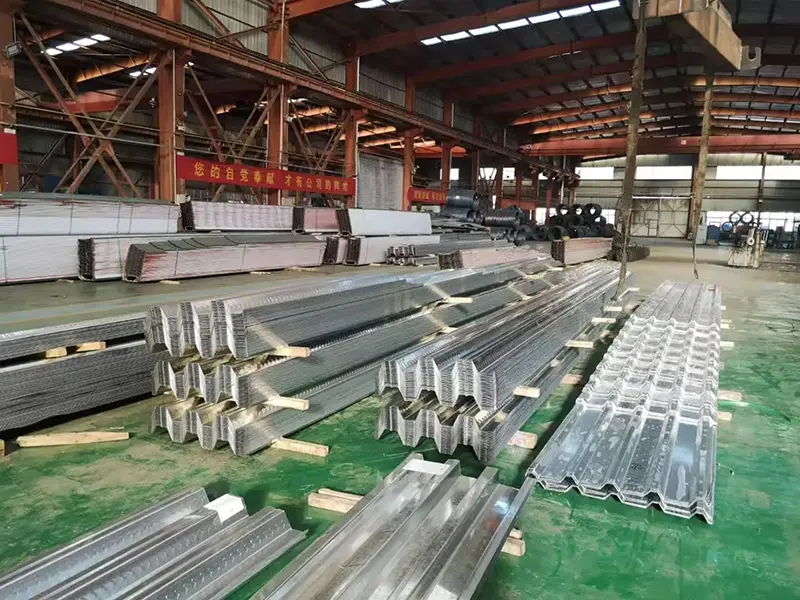

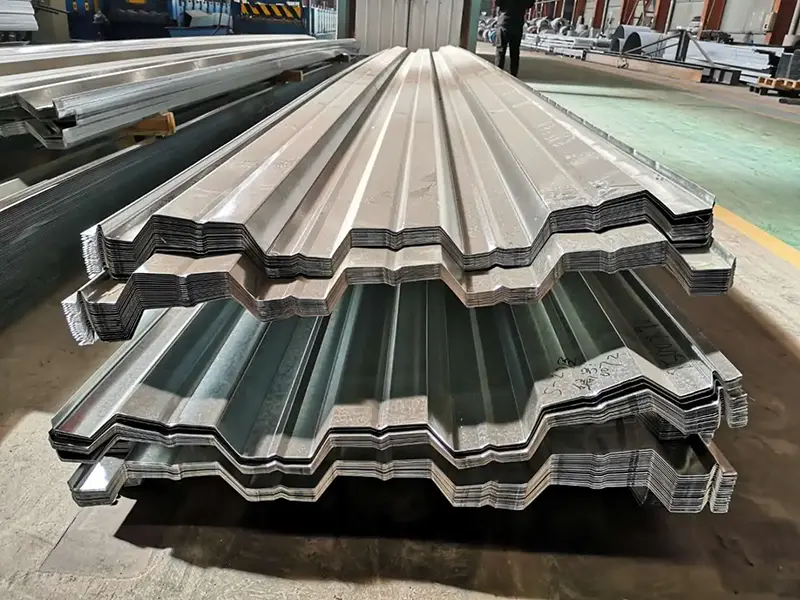

Open-Rib Floor Decking är en kallformad korrugerad panel gjord av varmförzinkad eller Al-Zn-belagd stålplåt. Den har ett öppet V-, U- eller trapetsformigt tvärsnitt, med toppen av ribbkanalen öppen. Denna design gör det lättare att placera armeringsjärn, dra ledningar och gjuta betong på plats.

SEBNO Byggmateriallevererar golvgolv med öppen profil som en del av sitt produktsortiment av stålkonstruktioner. Skivorna fungerar som permanent formsättning under konstruktion och arbetar senare sammansatt med betongplattan som dragarmering.

Basmaterial och ytbehandling

Basmaterialet är högkvalitativt kolkonstruktionsstål eller låglegerat stål från stora inhemska tillverkare som Shougang, Angang, Hangang, Tanggang, Baosteel och WISCO. Beläggningsvikten varierar vanligtvis från 60 till 275 g/m², med maximalt 600 g/m² tillgängligt för krävande miljöer.

Vanliga sträckgränser inkluderar 250 MPa, 280 MPa, 320 MPa och 350 MPa och kan nå upp till 550 MPa. Ytan kan präglas för att förbättra bindningen med betong, vilket hjälper till att etablera en pålitlig kompositverkan mellan ståldäcket och plattan.

Hur systemet är installerat

Under konstruktionen läggs trädäcket över stålbalkar och säkras i ändarna med helgenomträngande punktsvetsar. Mellankopplingar använder skjuvbultar svetsade genom däcket in i stålbalken. Intilliggande paneler sammanfogas med specialiserade klämverktyg som låser de präglade anslutningspunkterna.

Trallen bär upp egenvikten av den våta betongen och konstruktionsbelastningarna under byggskedet. Efter att betongen har härdat fungerar den tillsammans med plattan som ett kompositsystem, som fungerar som dragförstärkning i strukturella beräkningar.

Profilalternativ och tekniska data

Serien med öppen profil täcker ett brett utbud av profiler. Tabellen nedan listar representativa parametrar för flera vanliga modeller.

Konstruktionsprestanda och validering

1. Unshored Span Capability

Under betonggjutning måste däcket bära konstruktionsbelastningar med sin egen styrka och styvhet. För YX60-263-790-modellen tillverkad av Q345-stål med en tjocklek på 1,2 mm, är det maximala ostödda spännvidden för en trespans kontinuerlig 120 mm tjock kompositplatta 2,65 m. Den 0,8 mm tjocka YX51-250-750-modellen har ett tillämpligt spännvidd på 2,5–3,0 m.

Denna unshored förmåga tillåter samtidig installation över flera våningar, vilket möjliggör stegvis betonggjutning och en snabbare övergripande konstruktionssekvens.

2. Bärande kapacitet för kompositplatta

När ståldäcket och betongen verkar sammansatta genom präglingar och skjuvreglar ökar bärförmågan avsevärt. Till exempel har en konfiguration med YX60-263-790 (1,0 mm tjock) med Q235 stålbalkar och en 100 mm tjock C30 betongplatta en böjkapacitet på 21,71 kN·m. Om Q345-stål istället används stiger kapaciteten till 29,77 kN·m. Kapacitetsvärden för andra betongkvaliteter, skivtjocklekar och stålsorter kan beräknas med dessa parametrar.

3. Viktiga konstruktionsprocedurer

Flera procedurer kräver uppmärksamhet under installationen. Tralländar ska anslutas till stålbalkar med fullpenetrerande punktsvetsar. Mellananslutningar använder bultsvetsning genom däck. Intilliggande ark är sammankopplade vid präglade punkter med hjälp av en specialpresstång. I krökta områden rekommenderas plasmaskärning för att hålla kanterna jämna och bevara den galvaniserade beläggningen.

Den ursprungliga designen specificerar ett svetsavstånd på 305 mm, men detta kan reduceras under konstruktion för att förhindra deformation under gångtrafik eller betonggjutning. Negativ momentarmering måste också installeras i fribärande sektioner enligt konstruktionsspecifikationer för att förhindra sprickbildning.

Tekniska fördelar i praktiken

1. Permanent formsättning.Trallen ersätter traditionell träformning, så det finns inget behov av installation, avskalning eller stöttning. Detta påskyndar byggplanen.

2. Lätt med hög styrka.Stålförbrukningen är cirka 9–10 kg/m² för 0,8 mm tjocka plåtar, med en optimal spännvidd på 2,5–3,5 m. Trallen fungerar även som dragförstärkning i kompositgolvsystemet.

3. Effektiv sekventiell konstruktion.Paneler kan läggas över flera våningar samtidigt och betong kan gjutas i etapper. Detta förkortar den övergripande projekttiden avsevärt.

4. Bekväm Utility Routing.Den öppna ribbade profilen tillåter direkt installation av ledningar och ledningar utan sekundär slitsning eller kanalföring.

5. Korrosionsbeständighet och återvinningsbarhet.Den galvaniserade beläggningen ger skydd mot rost under både bygg- och servicefas. Stålmaterialet är fullt återvinningsbart vid slutet av sin livslängd.

Design och installationsöverväganden

För spännvidd och belastningskrav:Välj profil och tjocklek baserat på tabellerna för spännvidden och belastningsberäkningar av kompositplattor. Tyngre laster eller längre spännvidder kan kräva tjockare paneler eller högre stålkvaliteter.

För verktygsdirigering:De öppna ribborna gör det lätt att dra ledningar och ledningar, men layouten bör koordineras med förstärkningsplaceringen för att undvika konflikter.

För böjda eller oregelbundna områden:Plasmaskärning föredras framför klippning för att bibehålla kantkvalitet och galvaniserad beläggningsintegritet.

Under svetsning:Följ det angivna svetsavståndet för punktsvetsar och skjuvbultar. Tätare avstånd kan användas tillfälligt för att förhindra deformation under konstruktionen, men den strukturella designen måste respekteras för slutliga anslutningar.

Typiska projektapplikationer

1.Kompositgolvsystem för flervånings- och höga stålkonstruktioner.

2.Golvkonstruktioner för industrianläggningar och logistiklager.

3.Stora golvprojekt, inklusive kommersiella komplex och parkeringsstrukturer.

4.Stålkonstruktionsprojekt som kräver snabb konstruktion och stegvisa arbetsflöden.

Vanliga frågor

1. Hur skiljer sig däck med öppen och sluten profil när det gäller brandmotstånd?

Däck med sluten profil ger generellt bättre brandmotstånd eftersom ribborna är helt inneslutna och betongen omger stålet mer fullständigt. Däck med öppen profil kan kräva ytterligare brandskyddsåtgärder, beroende på projektets brandklassning. Brandprovning bör ses över för varje profiltyp.

2. Kan trädäck med öppen profil användas utan tillfällig stöttning?

Ja, många modeller med öppen profil är konstruerade för installation utan land inom specificerade spänngränser. Till exempel kan YX60-263-790 med 1,2 mm Q345-stål spänna upp till 2,65 m utan land för en trespans kontinuerlig 120 mm platta. Se alltid tillverkarens spännviddstabeller och projektets strukturella beräkningar.

3. Vad är skillnaden mellan galvaniserade och Al-Zn-belagda däck?

Båda beläggningarna ger korrosionsskydd, men Al-Zn-beläggning ger vanligtvis bättre motståndskraft i hög temperatur och vissa korrosiva miljöer. Valet beror på projektmiljön och livslängdskrav. Al-Zn-beläggning är ofta specificerad för kustnära eller industriella miljöer.

4. Hur installeras ledningar med öppen profil?

De öppna ribborna ger utrymme för att dra ledningar och ledningar efter att betongen har härdat. Detta eliminerar behovet av att skära kanaler i plattan. Verktygslayouten bör dock planeras före betonggjutning för att undvika störningar av armeringsjärn.

5. Vilka standarder gäller för golv med öppen ribba?

Den primära standarden är GB/T 12755-2008 för profilerade stålplåtar. Strukturell design följer vanligtvis GB 55004-2021 och den nationella standardatlasen 05SG522. Materialcertifikat och lasttestrapporter kan tillhandahållas på begäran.
