Bärande golvgolv

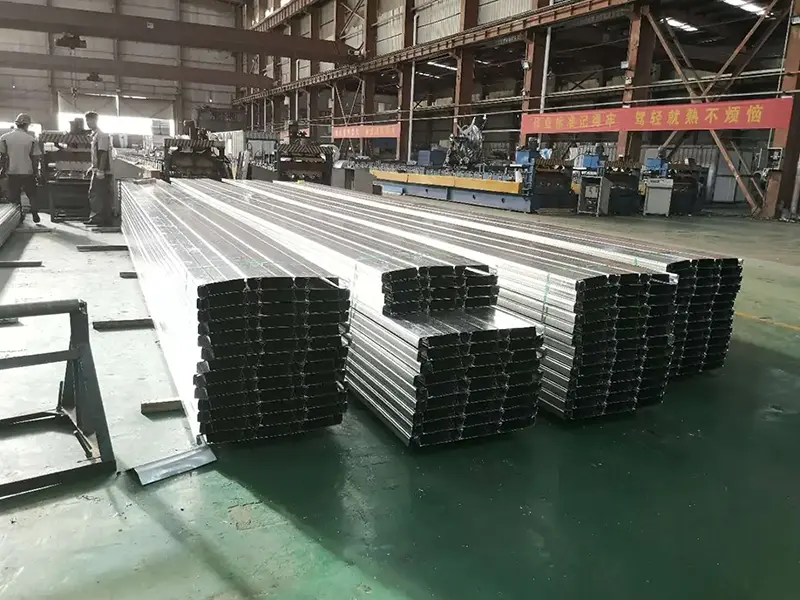

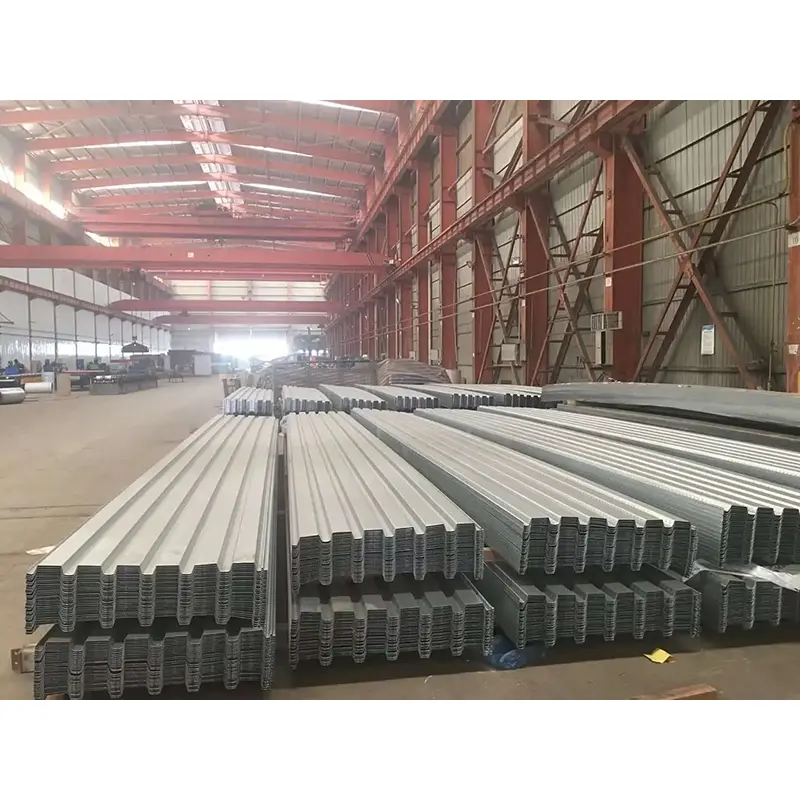

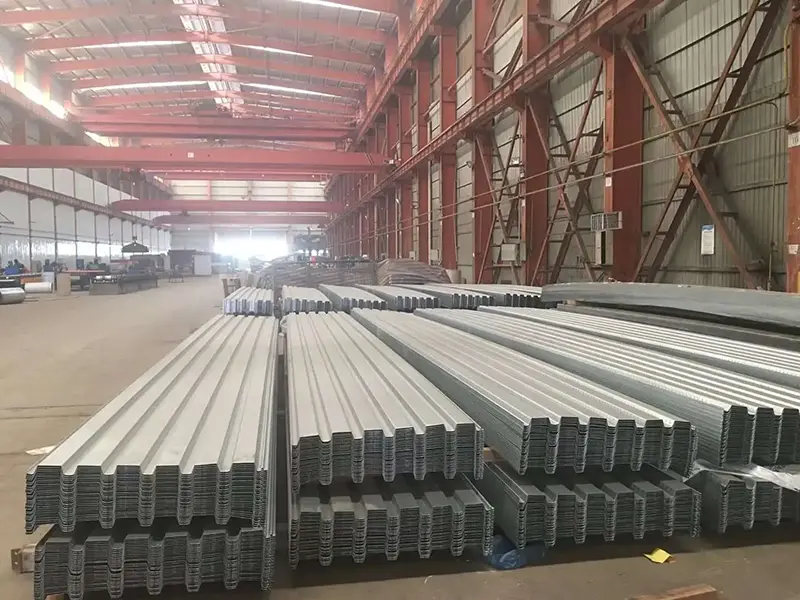

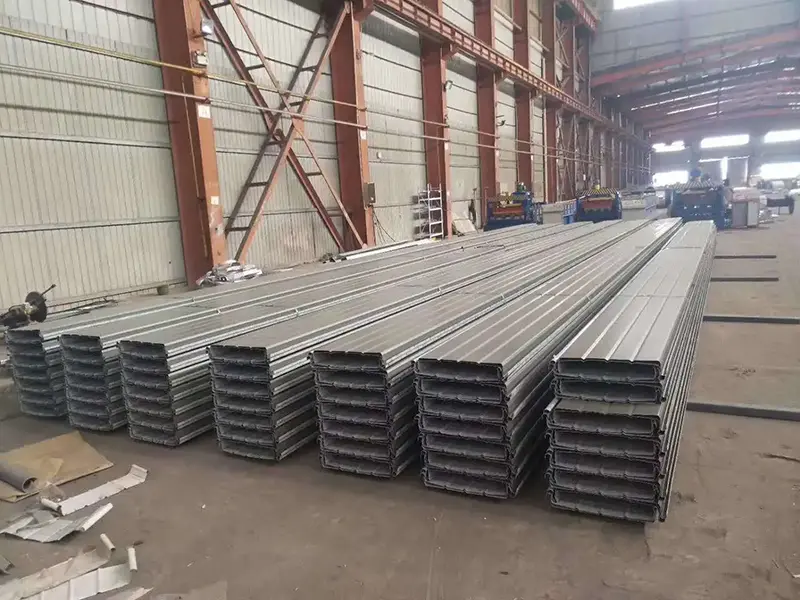

Bärande golvdäck, även känd som stålgolv eller profilerad stålplåt, är en kallvalsad konstruktionskomponent tillverkad av galvaniserad stålplåt. Dess korrugerade tvärsnitt har formen av ett V, U eller trapets, beroende på profilen.SENBO Byggmateriallevererar dessa paneler som en del av sitt produktsortiment av stålkonstruktioner, och erbjuder både öppen och sluten profil för kompositgolvsystem.

Under byggandet fungerar panelerna som permanent formsättning. Efter att betongen har härdat fungerar de som dragförstärkning i botten av plattan. Denna dubbla funktion är det som gör systemet både strukturellt effektivt och ekonomiskt.

Profiltyper och materialalternativ

Däck med öppen profil, som YX76-305-915 och YX75-300-880, har ribbor med öppen topp. Denna design gör det enklare att placera armeringsjärn och förlägga ledningar på plats. Modeller med sluten profil, inklusive YX60-263-790 och YXB65-185-555, tar det motsatta tillvägagångssättet: ribborna är helt inneslutna, vilket ger en platt undersida och bättre brandmotstånd.

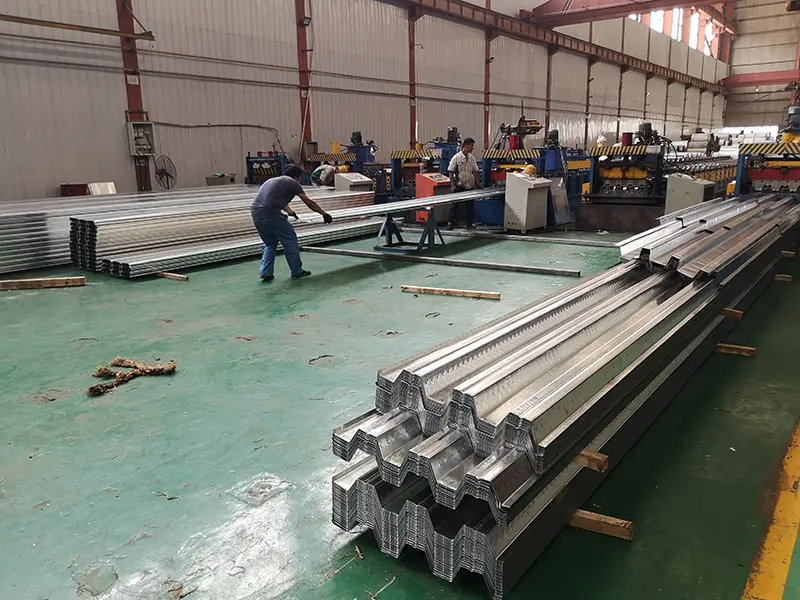

När det gäller basmaterial används varmförzinkade stålspolar i kvaliteter som DX51D+Z, Q235 och Q345. Zinkbeläggningsvikten kan justeras från 40 till 600 g/m² för att matcha specifika anti-korrosionsbehov. En 21-stegs rullformningsprocess formar panelerna, med längder anpassade per projekt. Installationspersonal kan vanligtvis täcka 2 000–3 000 m² per dag.

För att bilda ett integrerat strukturellt system svetsas panelerna till stålbalkar genom däck med hjälp av skjuvbultar, medan intilliggande paneler är sammankopplade med specialiserade spännverktyg.

Fältvaliderad prestanda

1. Mekaniska egenskaper: Uppmätt bärförmåga

Ta YX75-300-880 däck med öppen profil som ett exempel. Med en ribbhöjd på 75 mm, ribbadestånd på 300 mm och en effektiv bredd på 880 mm ger den 1,0 mm tjocka versionen ett tröghetsmoment på 135 cm⁴/m. Belastningskapaciteten i byggskedet är 3,2 kN/m² och kompositplattans slutkapacitet når 8,5 kN/m². När tjockleken ökar till 1,2 mm stiger tröghetsmomentet till 190 cm⁴/m, vilket pressar den slutliga kapaciteten till 12,0 kN/m².

YX51-342-1025-modellen berättar en liknande historia. Dess materialutnyttjandegrad ligger på 82 %, och 1,0 mm panelen ger ett tröghetsmoment på 63,50 cm⁴/m med en sektionsmodul på 20,13 cm3/m.

2. Materialstyrka och utmattningsprestanda

Sträckgränsen kan justeras inom ett brett område, från 235 MPa upp till 550 MPa, med en maximal draghållfasthet mellan 340 och 700 MPa. Under dynamisk belastning når utmattningslivslängden 2 miljoner cykler, enligt EU EN1993-1-3. Vid saltsprayprovning tål galvaniserade paneler upp till 2 000 timmar utan att rödrost uppstår, vilket innebär en livslängd som överstiger 25 år i kustnära miljöer.

3. Ribbhöjd och sektionsoptimering

Ribbhöjdssektionen på 51 mm har genomgått vätskedynamiksimulering för att optimera sin form. Med en 120 mm betongplatta uppnår den en vertikal bärförmåga på 3,5 kN/m² och erbjuder 42 % större böjstyvhet än en jämförbar 35 mm ribdesign. Finita element-analys bekräftar ytterligare en likformighetskoefficient för belastningsöverföring på 0,92 för 233 mm ribbor, vilket hjälper till att undvika den 25 % spänningskoncentration som ofta ses i konventionella trall.

4. Seismisk och brandbeständighet: Verifierad genom testning

Seismisk prestanda förbises inte heller. Utvalda modeller uppfyller designkraven för Intensity 8-zoner. Brandtestning har också genomförts: produkter med sluten profil uppfyller brandklassningskraven utan att behöva spraypåförd brandsäkring.

Teknisk dataöversikt

Tabellen nedan sammanfattar standardproduktionsparametrar. Anpassning är tillgänglig för specifika projektkrav.

Huvudmodellspecifikationer

Nyckelprestandaegenskaper

1. Dubbel funktionalitet.En produkt tjänar två syften: permanent formsättning under konstruktion och dragförstärkning när plattan är i drift. Detta minskar naturligtvis den totala stålförbrukningen.

2. Byggeffektivitet.Flera golv kan installeras samtidigt, med betong gjutna i etapper. En daglig installationstäckning på 2 000–3 000 m² gör att projekten går snabbt.

3. Verifierbara mekaniska egenskaper.Sträckgränsen är justerbar från 235 till 550 MPa, och kompositplattans belastningskapacitet har bekräftats genom testning. Ett komplett utbud av modellspecifikationer finns att välja på.

4. Korrosionsbeständighet.Med galvaniseringsnivåer anpassningsbara från 40 till 600 g/m² och saltstänkbeständighet upp till 2 000 timmar, ger panelerna en livslängd på över 25 år även i kustområden.

5. Profilflexibilitet.Öppna ribbprofiler förenklar armeringsplacering och verktygsdragning, medan stängda ribbad profiler erbjuder en platt undersida och förbättrat brandmotstånd. Rätt val beror på projektets prioriteringar.

Design och installationsöverväganden

För trädäck med öppen profil:Denna typ fungerar bra när förstärkningsplacering på plats eller verktygsdragning inuti ribborna behövs. Tänk på att ytterligare brandskyddsåtgärder kan krävas beroende på projektets brandklassning.

För trädäck med sluten profil:Önskas en plan undersida för takinfästning, eller om målet är att undvika spraypålagd brandsäkring, passar modeller med sluten profil bättre.

För kustnära eller korrosiva miljöer:En tyngre zinkbeläggning, upp till 600 g/m², bör specificeras. Saltspraytestrapporter finns tillgängliga på begäran för att verifiera prestanda.

Under installationen:Skärbultar ska svetsas genom däcket in i stålbalken enligt angivet mönster och kantavstånd. Intilliggande paneler måste låsas tätt med spännverktyg, och tillfälliga stöd bör verifieras under betonggjutning för att kontrollera nedböjning.

Typiska applikationer

1.Höga och superhöga stålkonstruktioner behöver pålitliga golv- och taksystem, och bärande trädäck passar den rollen.

2.Stora offentliga byggnader, inklusive arenor och flygplatsterminaler, drar nytta av systemets strukturella effektivitet.

3.Logistiklager och industrianläggningar använder ofta dessa paneler för drift av plattformar och golv.

4.Alla stålkonstruktionsprojekt med snäva scheman och stegvisa arbetsflöden kan dra fördel av den snabba installationen som detta system erbjuder.

Vanliga frågor

1. Vad är skillnaden mellan bärande trall med öppen och sluten profil?

Trall med öppen profil lämnar ribbornas toppar exponerade, vilket förenklar armeringsplacering och verktygsinstallation. Träd med sluten profil omsluter ribborna helt, vilket ger en platt undersida och vanligtvis bättre brandmotstånd utan spraybeläggning. Urvalet beror på strukturella, brand- och arkitektoniska behov.

2. Hur väljs zinkbeläggningens vikt?

Det beror främst på miljöexponering. Invändiga applikationer använder vanligtvis en standardbeläggning på 120–275 g/m². Kustnära eller starkt korrosiva miljöer kräver tyngre beläggningar, upp till 600 g/m². Vi kan hjälpa till att fastställa lämplig specifikation när projektförhållandena är kända.

3. Vilken revbenshöjd ska jag välja för en given spännvidd och belastning?

Högre ribbor, som 75 mm, ger större styvhet och lastkapacitet, vilket möjliggör längre spännvidder eller tyngre laster. Nedre ribbor, runt 51 mm, fungerar bra för kortare spännvidder och lättare belastningar. En strukturell beräkning bör alltid utföras för att bekräfta den optimala profilen och tjockleken.

4. Kan panelerna installeras utan tillfällig stöttning?

Det beror på panelens profil, tjocklek, spännvidd och konstruktionsbelastningar. Vissa konfigurationer är designade för monteringsfri installation upp till vissa spännvidder. Tillverkarens spännviddstabeller bör konsulteras, och konstruktionsingenjören måste verifiera byggföljden.

5. Vilka normer gäller för bärande golvgolv?

De primära referenserna är GB 55004-2021 (obligatorisk kod för sammansatta strukturer) och den nationella standardatlasen 05SG522. För utmattning och kallformad design nämns ofta EN1993-1-3. Materialcertifikat och testrapporter kan tillhandahållas på begäran.
