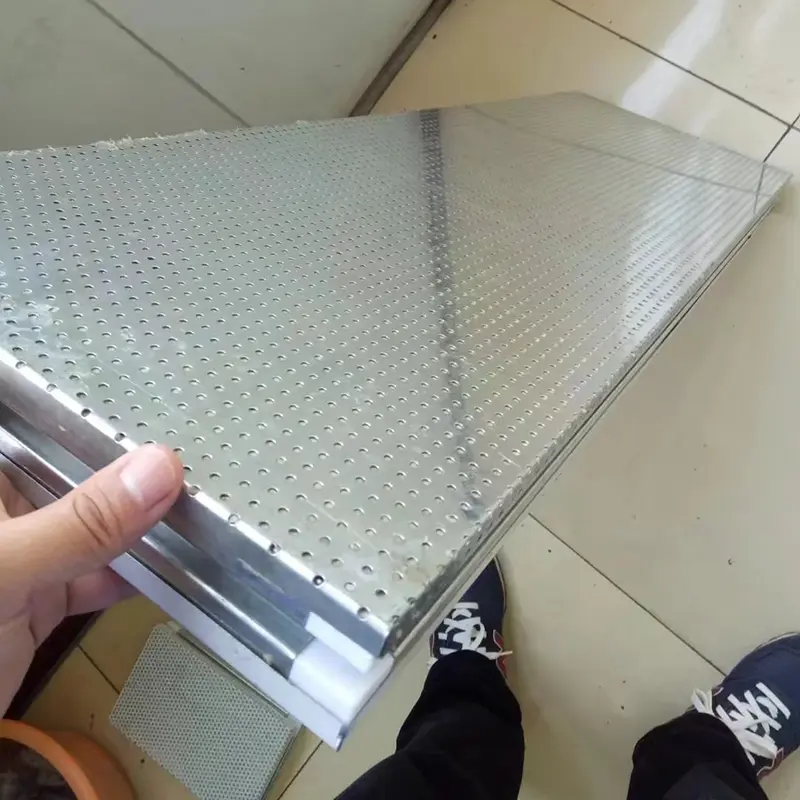

Handgjorda ljudabsorberande renrumspaneler

Handgjorda ljudabsorberande renrumspaneler har ett dubbelt syfte. De bibehåller de rena kapslingsfunktionerna hos vanliga renrumspaneler samtidigt som de ger akustisk kontroll genom en perforerad fasad och en ljudabsorberande kärna.SENBO Byggmateriallevererar dessa paneler för projekt som kräver både kontrollerade miljöer och bullerreducering.

Panelkonstruktion och materialalternativ

De handgjorda ljudabsorberande renrumspanelerna använder en sammansatt sandwichstruktur. Det yttre lagret är en porös metallpanel gjord av färgbelagt stål, galvaniserat stål eller rostfritt stål. Den bearbetas med precisionsperforeringsutrustning, och håldiametrar och avstånd kan anpassas för att möta akustiska designkrav.

Mellanskiktet är en ljuddämpande kärna, typiskt stenull eller glasull. Dess yta är täckt med flamskyddad fiberduk eller brandsäker glasfiberduk för att förhindra fiberavfall. Det bakre lagret är en solid, förseglad metallplåt. Kanterna är tätade med kalldragna aluminiumlegeringsprofiler och limmade till en färdig panel.

Perforeringsmönster inkluderar slitsad perforering eller helyta perforering, beroende på akustiska krav. En typisk specifikation använder 3 mm håldiameter och 6 mm hålavstånd. Standard panelbredder sträcker sig från 980 mm till 1 180 mm, med anpassning tillgänglig för icke-standardiserade storlekar. Alternativen för tjocklek på kärnan varierar från 50 mm till 200 mm, och stålplåttjockleken är justerbar mellan 0,4 mm och 1,5 mm.

Beläggningsalternativ inkluderar färgbelagt stål (med beläggningar som polyester, PVDF, SMP eller HDP), galvaniserat stål och rostfritt stål. Färger kan anpassas enligt RAL-standarder för att möta arkitektoniska och dekorativa krav.

Testade prestandaegenskaper

1. Akustisk prestanda: Ljudisolering på 35 dB

Den akustiska prestandan hos dessa paneler bestäms av den sammansatta strukturen av den perforerade ytan och den ljudabsorberande kärnan. Ljudvågor passerar genom perforeringarna in i den porösa fibrösa kärnan, där friktion och viskösa effekter mellan fibrerna omvandlar ljudenergi till värme, vilket ger ljudabsorption och brusreducering.

Tester visar att en 100 mm tjock panel med 1,0 mm stålbeklädnad och stenullstäthet på 120 kg/m³ uppnår ett ljudisoleringsvärde på 35 dB. Akustisk prestanda är testad i enlighet med GB/T 20247, "Akustik: Mätning av ljudabsorption i ett efterklangsrum." Brusreduktionskoefficienten (NRC) beräknas som det aritmetiska medelvärdet av ljudabsorptionskoefficienterna vid oktavbanden 250 Hz, 500 Hz, 1000 Hz och 2000 Hz. Ett NRC på 0,5 eller högre indikerar ett kvalificerat ljudabsorberande material.

2. Brandprestanda: Klass A Ej brännbart

Stenullskärnan är ett oorganiskt fibermaterial klassificerat som klass A obrännbart. Med en kärndensitet på minst 120 kg/m³ för stenull eller 64 kg/m³ för glasull, brinner, smälter eller droppar materialet inte när det utsätts för eld, och det producerar inte giftig rök. Detta uppfyller de obligatoriska brandsäkerhetskraven för material i renrum och offentliga klimatskal i koden för brandskyddsdesign av byggnader.

3. Värmeisolering: Värmeledningsförmåga ≤0,043 W/(m·K)

Med en värmeledningsförmåga på högst 0,043 W/(m·K) ger stenullskärnan värmeisolering tillsammans med ljudabsorption. Detta hjälper till att minska värmeöverföringen mellan inomhus- och utomhusmiljöer och sänker energiförbrukningen.

4. Renlighet: Tät yta utan fiberavfall

Panelytan är slät och platt, med täta, sömlösa fogar som inte drar till sig damm eller mikroorganismer. Den ljudabsorberande kärnan är belagd med flamskyddad fiberduk eller brandsäker glasfiberduk. Detta förhindrar effektivt utsläpp av stenull eller glasullsfibrer och upprätthåller hygienstandarder för renrumsmiljöer.

5. Strukturell styvhet: Fördelar med handgjord konstruktion

Omkretsramen använder kalldragna aluminiumlegeringsprofiler, vilket ger dessa handgjorda paneler överlägsen total styvhet och böjningsbärande kapacitet jämfört med maskingjorda paneler. Spont-och-spår-fogarna är fyllda med polyuretanskum, vilket förbättrar den strukturella integriteten samtidigt som de förhindrar fogdeformation och vattenläckage.

Tekniska specifikationer

Följande parametrar är baserade på standardproduktion och relevanta tester. Anpassning är tillgänglig.

Nyckelfunktioner och praktiska fördelar

1. Verifierad akustisk prestanda.Den sammansatta strukturen av en perforerad fasad och en porös kärna ger ljudabsorption och brusreducering. En 100 mm panel uppnår 35 dB ljudisolering, testad enligt GB/T 20247.

2. Klass A Brandsäkerhet.Stenullskärnan är obrännbar och producerar inga giftiga ångor när den utsätts för brand, vilket uppfyller brandsäkerhetskraven för renrum och offentliga byggnader.

3. Handgjord kanttätning för strukturell tillförlitlighet.Den kalldragna omkretsramen av aluminiumlegering och polyuretanfyllda spont-och-spårfogar förhindrar deformation och vattenläckage, vilket ger överlägsen styvhet jämfört med maskintillverkade paneler.

4. Fiberinneslutning för renlighet.Den flamskyddade fiberduken eller den brandbeständiga glasfiberduken förhindrar fiberavfall och balanserar ljudabsorption med hygienkrav.

5. Material- och färganpassning.Alternativen inkluderar färgbelagt stål, galvaniserat stål och rostfritt stål, med PE-, PVDF-, SMP- eller HDP-beläggningar och RAL-standardfärger.

Design och installationsöverväganden

För akustisk design:Perforeringshastigheten och kärndensiteten påverkar direkt brusreduktionskoefficienten. Arbeta med akustisk konsult för att välja lämpligt perforeringsmönster och kärnmaterial för målfrekvensområdet.

För renrumsapplikationer:Kontrollera att beklädnadsmaterialet och fogtätningen uppfyller den erforderliga renhetsklassen. Beklädnader av rostfritt stål rekommenderas för områden med frekvent tvättning eller kemisk exponering.

För brandklassade enheter:Verifiera att paneltjockleken och kärndensiteten uppfyller kraven för brandbeständighet. Klass A-betyget gäller för stenullskärnan; den totala monteringsprestandan beror på installationsdetaljerna.

Under installationen:Använd lämplig lyftutrustning för att undvika skador på den perforerade ytan. Se till att spont-och-spår-fogarna är korrekt inriktade och fyllda med polyuretanskum. Skydda PVC-filmen fram till slutrengöring.

Där dessa paneler används

1.Utrymmen med specifika akustiska krav, som ekofria kamrar, ljudisolerade rum och inspelningsstudior.

2.Bullerskärmar för att dämpa trafikbuller längs motorvägar, järnvägar och tunnelbanor.

3.Miljöbullerkontroll för offentliga byggnader som arenor, teatrar och transportnav.

4.Bullerkontroll för industriell produktionsutrustning och allmänna anläggningsmiljöer.

5.Områden inom renrum eller reningsanläggningar som kräver specifik akustisk prestanda.

Vanliga frågor

1. Hur kombinerar dessa paneler akustisk kontroll med renrumsfunktionalitet?

Panelerna använder en perforerad metallyta som låter ljudvågor komma in i den ljudabsorberande kärnan, medan det förseglade bakskiktet och den släta ytan bibehåller den renhet och lufttäthet som krävs för renrumsmiljöer. Kärnan är täckt med fiberduk för att förhindra fiberavfall, vilket annars skulle förorena det rena utrymmet.

2. Vad är skillnaden mellan stenulls- och glasullskärnor för akustisk prestanda?

Båda materialen är porösa och absorberar ljud effektivt. Stenull har vanligtvis en högre densitet (≥120 kg/m³) och ger bättre brandmotstånd och ljudisolering vid låga frekvenser. Glasull är lättare och kan användas där vikten är ett problem, men den har vanligtvis en något lägre densitet (≥64 kg/m³). Valet beror på de specifika akustik- och brandkraven.

3. Kan perforeringsmönstret anpassas för specifika frekvenser?

Ja. Håldiametern, avståndet och perforeringsmönstret (slitsad eller full yta) kan justeras för att anpassa specifika frekvensområden. En mindre bländare och närmare avstånd förbättrar generellt högfrekvensabsorptionen, medan större öppningar kan behövas för låga frekvenser. Akustikkonsulter kan hjälpa till att bestämma den optimala konfigurationen.

4. Är dessa paneler lämpliga för yttre bullerskärmar?

Ja, men för exteriöra applikationer bör beklädnadsmaterialet och beläggningen väljas för hållbarhet utomhus. Färgbelagt stål med PVDF-beläggning eller rostfritt stål rekommenderas. Panelens kanter och skarvar måste tätas för att förhindra vatteninträngning, och den bärande strukturen bör utformas för vindbelastning.

5. Hur rengörs panelerna utan att skada den akustiska prestandan?
