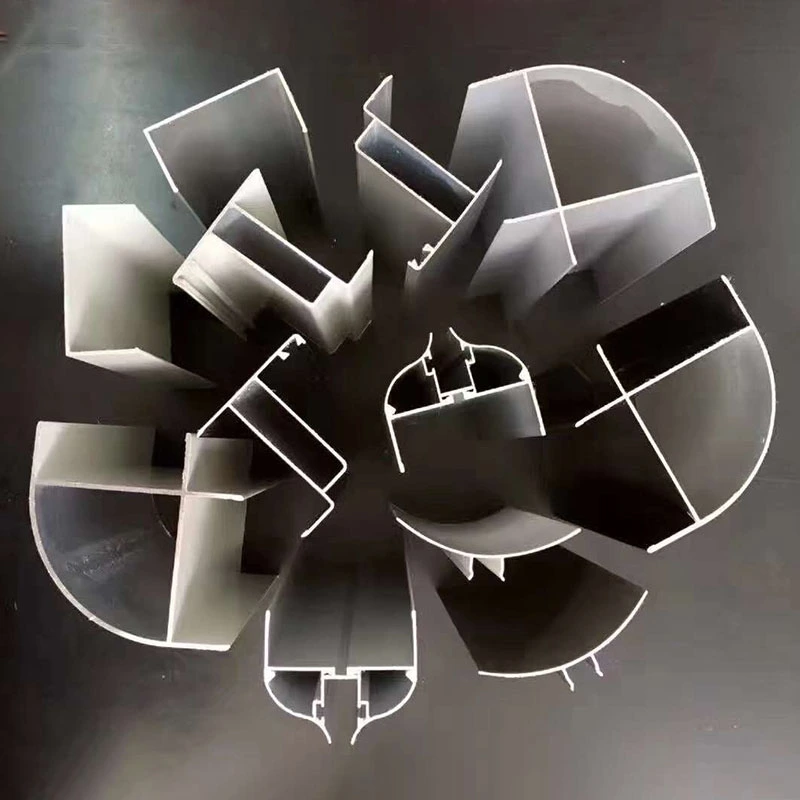

Renrum aluminiumtillbehör

Renrumsaluminiumtillbehör, även kända som renrumsaluminiumprofiler, är specialiserade komponenter designade för inneslutningssystem för kontrollerade miljöer.SENBO Byggmateriallevererar dessa profiler som en del av sitt sortiment av renrumspaneler och tillbehör, med fokus på dimensionsnoggrannhet, ytrenhet och modulär kompatibilitet.

Profilerna är tillverkade av 6063-T5 aluminium-magnesium-kisellegering med högtemperaturextrudering. Ytbehandlingar inkluderar anodisering, elektroforetisk beläggning och pulverbeläggning, var och en utvald för korrosionsbeständighet och en jämn, icke-dammgenererande yta. Standardprofillängden är 6 meter per styck, med anpassad skärning och icke-standardiserade specifikationer tillgängliga.

Funktionellt täcker produktserien fyra huvudkategorier: karmförbindningsprofiler (I-profiler, H-profiler, T-profiler), tätnings- och ytbehandlingsprofiler (U-kanaler, vinkelprofiler, invändiga och utvändiga radierprofiler), dörr- och fönsterprofiler (dörrkarmar, dörrbladspartier, fönsterkarmar), och takupphängningsprofiler (FFU hängbalkar, T-fjädringsbalkar, T-fjädringsbalkar).

Material och ytbehandling

Basmaterialet är 6063-T5 aluminiumlegering, som erbjuder en bra balans mellan styrka, seghet och korrosionsbeständighet. Draghållfastheten sträcker sig från 150 till 350 MPa. Anodisering ger en hård, slitstark yta som är lätt att rengöra och inte släpper ut partiklar. Pulverlackering ger en hållbar finish tillgänglig i ett brett spektrum av färger, medan elektroforetisk beläggning ger jämn täckning även på komplexa profiler.

Alla ytbehandlingar är designade för att möta renrumskrav för låg partikelbildning och motståndskraft mot vanliga desinfektionsmedel. Aluminiumlegeringen i sig är giftfri, luktfri och resistent mot fukt och mögeltillväxt, vilket har visats genom långvarig användning i renrum inom elektronik, läkemedel och livsmedelsindustrin.

Dimensionella standarder och produktutbud

Följande tabell har sammanställts från industristandarder och leverantörsproduktdata och listar representativa specifikationer för vanliga profilkategorier.

Prestanda i verkliga installationer

1. Modulär kompatibilitet och dimensionstolerans

Renrumsaluminiumtillbehör är designade kring ett modulärt koncept, med universella specifikationer som 40-, 50- och 75-serien. Anslutningsspårbredder och hålavstånd följer industristandarddimensioner, och spårbreddstoleranser kontrolleras vanligtvis inom ±0,2 mm. Detta säkerställer snabb och tät montering mellan olika komponenter. Verifiering av fabriksmontering inkluderar kontroller av täthet av anslutningar, dimensionell koordination och kompatibilitet hos tätningsstrukturer, så att profiler inte stör eller felinriktar sig efter installationen.

2. Radiehörndesign för rengöring

I miljöer med stränga renlighetskrav, såsom halvledarrenrum och farmaceutiska GMP-verkstäder, är vägg-till-vägg- och vägg-till-tak-övergångar ytbehandlade med en aluminiumlegering med en radie på 50 mm (R50). Den böjda profilen eliminerar 90-graders vinklar, vilket minskar dammansamling och förenklar rengöring och desinfektion. Den mjuka övergången minimerar också turbulensen i luftflödet, vilket hjälper till att bevara enkelriktat laminärt luftflöde i kritiska zoner. Hörnkomponenter fästs på väggpaneler med blindnitar, vilket möjliggör snabb installation utan partikelföroreningar som är förknippade med svetsning.

3. Grid Ceiling System för FFU Support

FFU (Fan Filter Unit) gallerramverk är det primära strukturella stödet för renrumstaksystemet. Den använder höghållfasta T-formade aluminiumlegeringsprofiler monterade med standardiserade kopplingar (två-vägs, trevägs, fyrvägs, etc.). 6063-T5-legeringen håller systemet lätt men ändå starkt, och profilens tvärsnitt inkluderar dedikerade kanaler för verktygsdirigering. Anslutningar är galvaniserade för korrosionsbeständighet. Standard gallermoduler har en invändig öppning på 1180×580 mm, vilket motsvarar FFU installationskrav.

Fjädringssystemet inkluderar en 30% säkerhetsmarginal för bärförmåga. Hangaravståndet hålls inom 1200 mm, och ramutjämningen hålls till en tolerans på mindre än 1 mm per meter. Jämfört med traditionella svetsade ramar minskar detta förmonterade tillvägagångssätt byggtiden med över 30 % och förbättrar efterföljande underhållseffektivitet med 50 %.

4. Ytans renhet och tätningsprestanda

Efter anodisering eller pulverlackering är ytorna på dessa profiler släta, gradfria och resistenta mot dammvidhäftning. Förkonstruerade spår tillåter installation av icke-metalliska komponenter såsom tätningslister, PVC-kåpor och hörnskydd i plast, vilket förbättrar dammskyddet och lufttätheten. Aluminiumlegeringsmaterialet i sig är giftfritt, luktfritt, korrosionsbeständigt och fuktsäkert, med bevisad långtidsprestanda i renrumsmiljöer inom flera industrier.

Funktionella egenskaper

1. Pålitliga materialegenskaper.Aluminiumlegeringen 6063-T5 ger en jämn struktur och en draghållfasthet på 150–350 MPa. Designad livslängd är minst 15 år under normala renrumsförhållanden.

2. Exakta toleranser för tät montering.Spårbreddstoleransen hålls inom ±0,2 mm. Modulär design och standardiserade gränssnitt säkerställer en tät passform med kompletterande material som renrumspaneler och tätningslister.

3. Slät, icke-dammgenererande yta.Ytbehandlingar inklusive anodisering, elektrofores och pulverlackering ger en slät, icke-porös finish som är korrosionsbeständig och lätt att rengöra. Detta uppfyller renrumskraven för lågt partikelutsläpp.

4. Omfattande produktutbud.Serien omfattar kanalprofiler, vinkelprofiler, hörnprofiler med radier, dörr- och fönsterkarmar samt FFU-gallersystem. Anpassade mått och speciella former kan tillverkas på begäran.

5. Modulär montering och återanvändbarhet.Profilerna monteras med skruvförband och nitar, vilket eliminerar behovet av svetsning. Detta möjliggör snabb installation, demontering och återanvändning när layoutändringar krävs.

Anmärkningar om installation och kompatibilitet

För väggpanelanslutningar:I-balk- och H-balksprofiler används som mellankopplingar mellan paneler. Kontrollera att profilspårets bredd stämmer överens med panelkantens tjocklek före installation. Dra åt fästena jämnt för att undvika mellanrum.

För hörnavslutning:Använd R50 eller större radieprofiler vid vägg-till-vägg- och vägg-till-tak-korsningar för att eliminera dammfällor. Blindnitar rekommenderas framför skruvar för ett renare utseende och minskad partikelförorening.

För FFU gallertak:Se till att hängavståndet inte överstiger 1200 mm och att ramen är jämn med 1 mm per meter. Galleröppningen på 1180×580 mm är standard för FFU-moduler, men anpassade storlekar kan rymmas.

För dörr- och fönsterkarmar:Välj profiler som matchar renrumspanelens tjocklek. Kontrollera att tätningsspåret är kompatibelt med den avsedda packningen eller tätningen. Kontrollera efter installationen att dörren eller fönstret fungerar smidigt utan bindning.

Där dessa profiler används

1.Elektronik och halvledarrenrum: anslutning och fixering för väggpaneler och tak, samt FFU gallertaksystem.

2.Biofarmaceutiska GMP-anläggningar: R50 hörnprofiler med radier för tätning av inre och yttre hörn, vilket eliminerar dammfångande döda zoner.

3.Operationssalar på sjukhus och intensivvårdsavdelningar: installation av dörr- och fönsterkarmar och lufttäta förslutningsapplikationer.

4.Renrum för livsmedelsbearbetning: anslutningar till renrumspaneler, tätning av golvkanaler och installation av takgaller.

5.Laboratorierena zoner: montering av ramverk, integrering av elledningar och tätning.

Vanliga frågor

1. Vilken ytbehandling rekommenderas för farmaceutiska renrum?

För farmaceutiska GMP-anläggningar används vanligen anodiserade eller pulverlackerade ytbehandlingar eftersom de är icke-porösa, lätta att rengöra och resistenta mot vanliga desinfektionsmedel. Elektroforetisk beläggning kan specificeras för profiler med komplexa former där enhetlig täckning är nödvändig.

2. Hur installeras radiehörnprofiler utan svetsning?

Hörnprofiler med radier fästs vanligtvis med blindnitar. Denna metod ger en säker anslutning samtidigt som man undviker värme, ångor och partikelföroreningar i samband med svetsning. Nitarna installeras från insidan, vilket ger en slät utvändig yta som är lätt att rengöra.

3. Kan anpassade profillängder levereras?

Ja. Standardlängden är 6 meter, men profiler kan kapas till specificerade längder på fabrik. Icke-standardiserade tvärsnitt kan också tillverkas med hjälp av anpassade extruderingsformar, med förbehåll för minsta beställningskvantitet och ledtidsöverväganden.

4. Hur säkerställer jag kompatibilitet mellan aluminiumprofiler och renrumspaneler?

De flesta tillverkare av renrumspaneler designar sina paneler för att matcha branschstandardens profilspårbredder. Innan du beställer, kontrollera att panelkanttjockleken och profilslitsens bredd är kompatibla. Vårt tekniska team kan tillhandahålla måttritningar och prover för verifiering.

5. Vilken bärförmåga har FFU takgaller?

FFU-nätsystemet är utformat med en säkerhetsmarginal på 30 % utöver den förväntade belastningen, vilket inkluderar vikten av FFU-enheterna, takpanelerna och eventuella servicebelastningar. Hangaravståndet hålls inom 1200 mm för att fördela lasterna jämnt. För specifika lastberäkningar, vänligen ange FFU-vikten och takkonfigurationen till vårt ingenjörsteam.
