Handgjorda renrumspaneler

Handgjorda renrumspaneler, även känd som handgjorda kompositpaneler, är höljesmaterial som produceras genom manuell montering av den inre ramen snarare än kontinuerlig produktionslinjebearbetning.SENBO Byggmateriallevererar dessa paneler för renrumsprojekt som kräver hög måttnoggrannhet, ytplanhet och tät fogtätning.

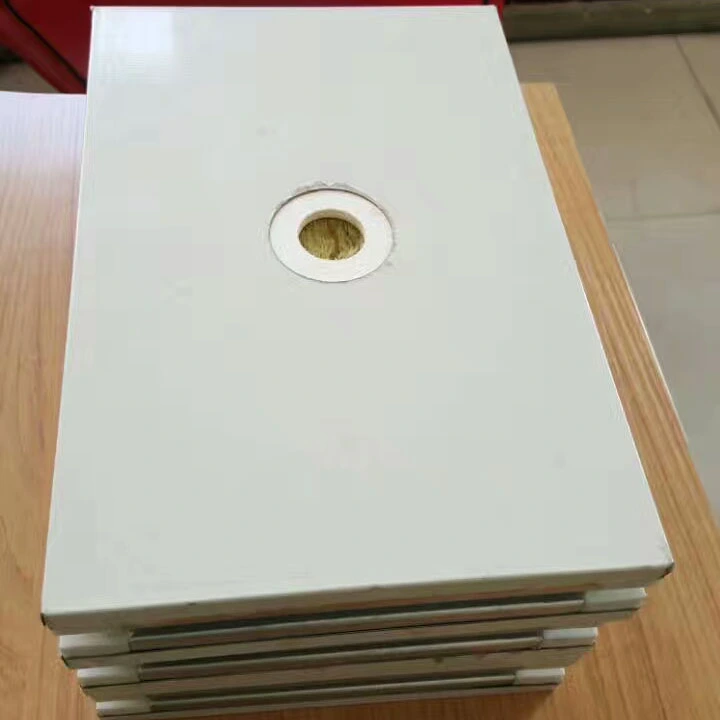

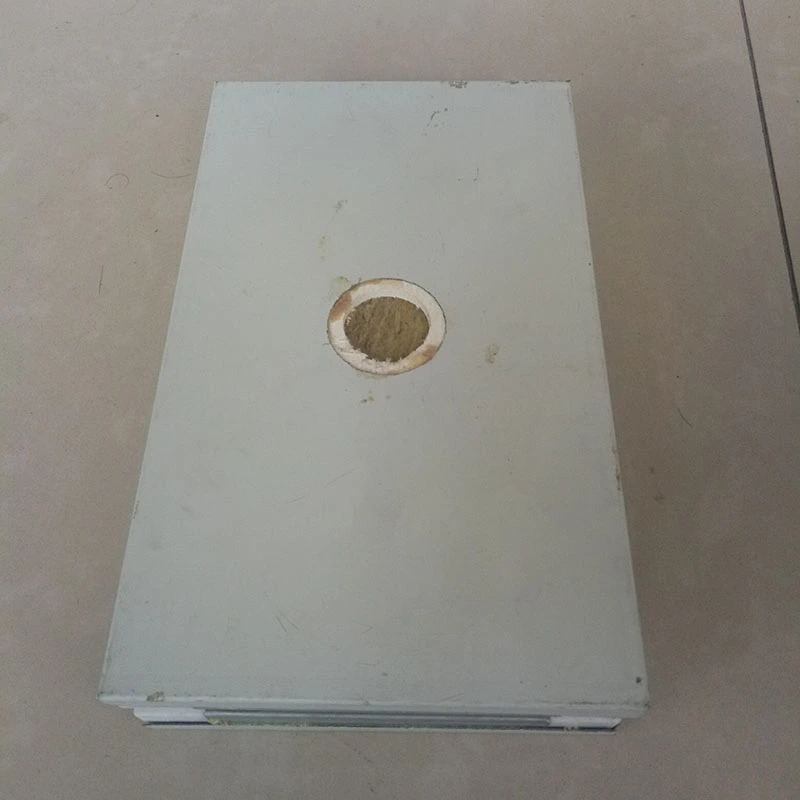

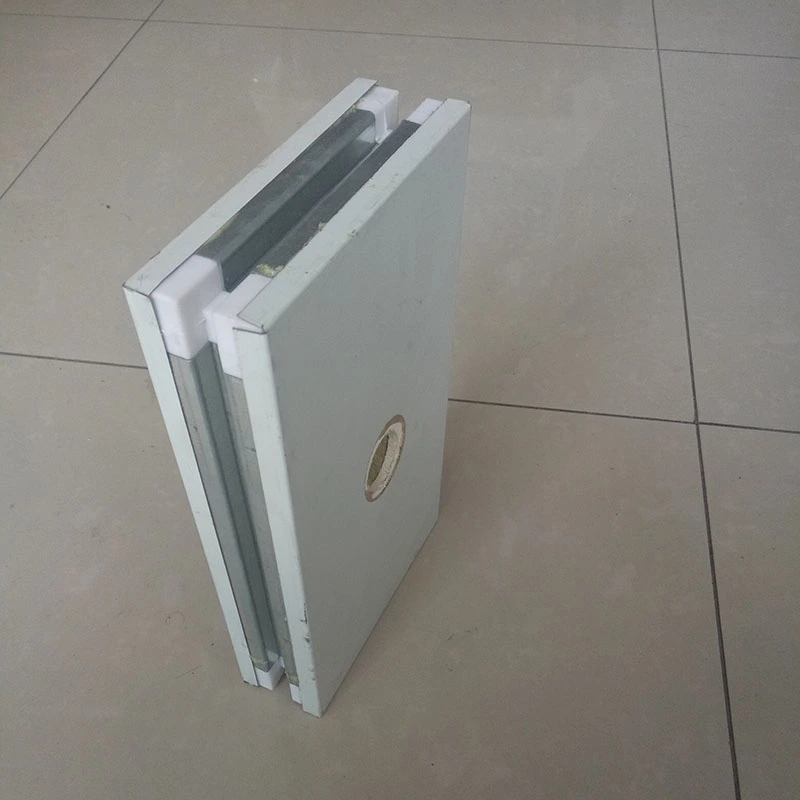

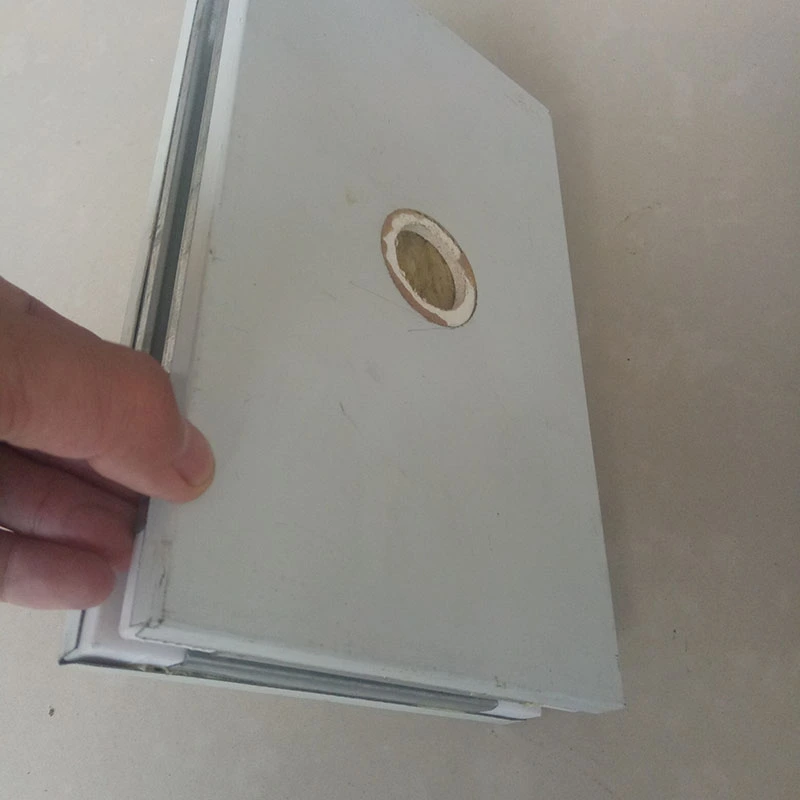

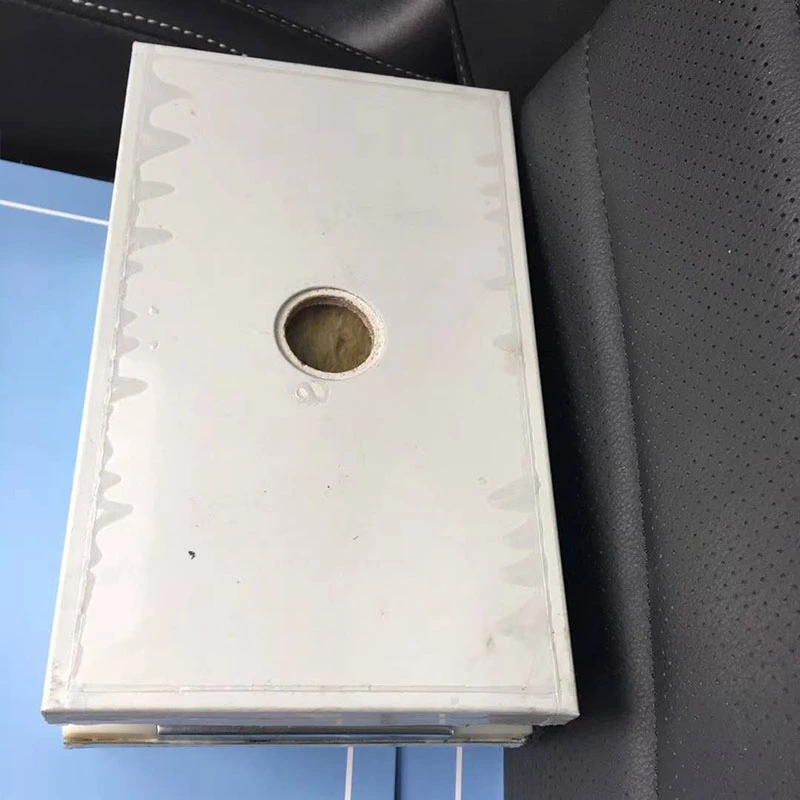

Panelerna har en sammansatt sandwichstruktur med färgbelagda stålbeklädnader av renrumskvalitet på båda sidor (0,4–0,8 mm tjocka, med rostfritt stål tillgängligt på begäran) och ett funktionellt kärnmaterial. Omkretsen är tätad med galvaniserad stålbandsram. Den viktigaste skillnaden från maskingjorda paneler är den manuella monteringsprocessen, som möjliggör strängare kontroll över raminriktning och fogpassning. Detta gör panelerna särskilt lämpade för miljöer med stränga lufttäthets- och estetiska krav.

Tillgängliga kärnmaterial

Flera kärnalternativ finns tillgängliga, var och en vald för olika brandklass, styrka och budgetkrav.

Stenull/glas-magnesium (MGO) stenullskompositkärna:Använder hydrofob stenull (densitet 100–140 kg/m³, värmeledningsförmåga ≤0,043 W/(m·K), hydrofobicitet ≥98%) laminerad på ena eller båda sidor med glas-magnesiumförstärkta skivor. Den dubbelsidiga MGO-konfigurationen erbjuder högsta brandmotstånd.

Magnesiumoxisulfat (MOS) kärna:Har brandklass A1, vattenabsorption ≤0,8 % och motståndskraft mot hög temperatur över 1200°C. Den kombinerar brandbeständighet och fuktbeständighet med en lätt profil.

Silica-rock (modifierad stenull) kärna:Densiteten är cirka 80 kg/m³, med en klass A förbränningsklassning och brandmotståndstemperaturer som överstiger 1000°C.

Papper eller aluminium bikakekärna:Lätt och höghållfast, lämplig för applikationer med egenviktsbegränsningar eller krävande krav på ytplanhet.

Mått och anslutningsmetoder

Paneltjockleksalternativen inkluderar 50 mm, 75 mm och 100 mm, med anpassning tillgängliga från 30 mm till 200 mm. Standardbredder är 980 mm och 1180 mm, och icke-standardbredder kan tillverkas på begäran. Väggpanelslängder går upp till 6000 mm, medan takpanellängder är begränsade till 3000 mm.

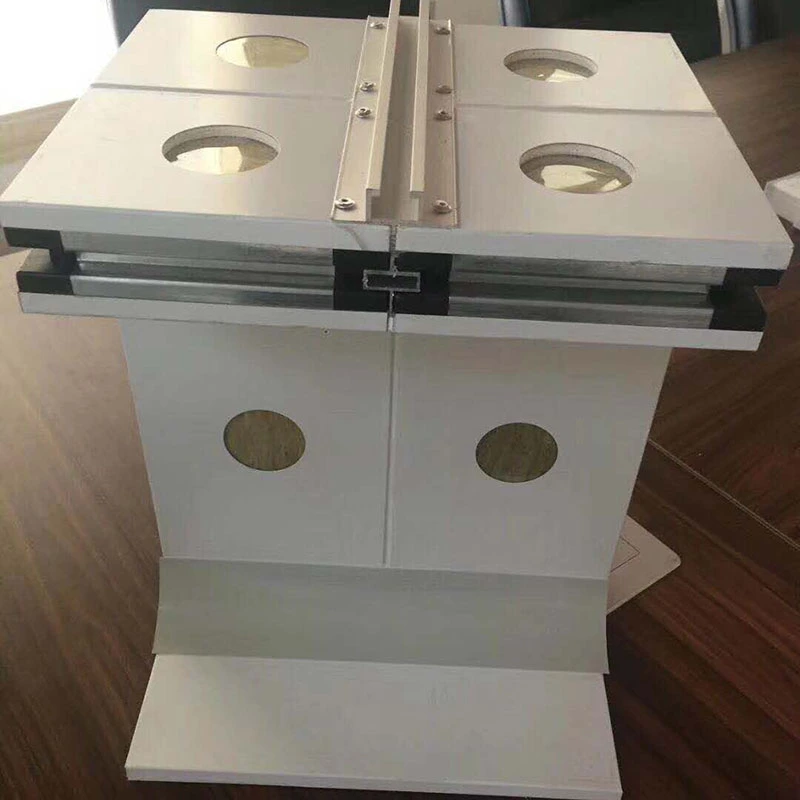

Anslutningsmetoder inkluderar H-profil, spont-och-spår, sammanlåsning och "tre-hona-en-hane"-fogkonfigurationer. Valet beror på installationssekvensen, tätningskraven och om framtida demontering förväntas.

Produkten uppfyller GB/T 23932-2009 (sandwichpaneler med metallbelagd värmeisolering för byggnader) och JC/T 2761-2023 (tekniska krav för reningsprestanda för dekorativa paneler med reningsfunktioner).

Projekterfarenhet och brandprestanda

Brandsäkerhet är ett centralt övervägande inom renrumsteknik. Beroende på kärnmaterialet kan förbränningsprestandaklassificeringen nå klass A eller klass A1. Gränserna för brandmotstånd varierar beroende på konfiguration: 50 mm paneler med ett enda MGO-lager och stenull uppnår minst 1 timme; 50 mm paneler med dubbla MGO-lager uppnår minst 2 timmar; och 100 mm paneler med dubbla MGO-lager når minst 4 timmar. Magnesiumoxisulfatpaneler tål höga temperaturer över 1200°C utan att avge giftig rök.

För Yantai New Era Health Industry New Park-projektet (total investering på 2 miljarder RMB, som täcker 278 300 m²), valdes handgjorda dubbel-MGO-stenullspaneler ut för produktionsverkstaden för hälsotillskott, den dagliga verkstaden för kemisk produktion och FoU/testcenter. Den totala applikationsytan var cirka 26 000 m². Projektet använde 0,8 mm bågformad ram i galvaniserat stål och specialiserade hörnsystem. Projektdokumentation och bilder finns tillgängliga på begäran.

Strukturell och mekanisk prestanda

Det sammansatta MGO-förstärkningsskiktet och omkretsramen i galvaniserat stål ger dessa paneler högre böjningsförmåga och slagtålighet än maskintillverkade paneler. Testning visar en böjkapacitet på minst 0,5 kN/m² för väggpaneler och 1,2 kN/m² för takpaneler, mätt vid en deformation av L₀/250.

Ytans planhet bibehålls på 0,5 mm eller bättre, vilket stöder de strikta finishkraven för renrumsteknik och hjälper panelerna att förbli plana under långvarig användning.

Fukt, mögel och termisk prestanda

Den täta metallbeklädnaden och den hydrofoba stenullskärnan (vattenavvisande ≥98%) håller panelerna fria från fuktabsorption och mögeltillväxt i renrumsmiljöer med hög luftfuktighet. Magnesiumoxisulfatkärnan har en vattenabsorptionshastighet på 0,8 % eller mindre och visar ingen deformation efter åtta timmars nedsänkning i vatten. MGO-kompositskiktet ger ytterligare fuktbeständighet och har naturliga antimikrobiella egenskaper.

Värmeledningsförmågan hos stenullskärnan varierar från 0,035 till 0,043 W/(m·K), beroende på den specifika kärntypen. Den hydrofoba behandlingen hjälper till att upprätthålla stabil isoleringsprestanda under konstanta temperatur- och luftfuktighetsförhållanden, vilket minskar HVAC-energiförbrukningen.

Demonterbarhet och framtida anpassningsförmåga

Den handmonterade strukturen gör att individuella paneler kan tas bort och återinstalleras utan skador. Detta är användbart när utrustning behöver flyttas, processer justeras eller rumslig omkonfiguration krävs efter den första konstruktionen. Paneler kan också anpassas med böjda hörn, inbäddade rör, förskurna öppningar och integrerade fönster, vilket minskar sekundär bearbetning på plats och hjälper till att bibehålla renrumssystemets övergripande utseende.

Tekniska specifikationer

Följande parametrar är baserade på standardproduktion och relevanta teststandarder. Testrapporter finns tillgängliga på begäran.

Urvalsöverväganden efter ansökan

För farmaceutiska GMP-verkstäder och vaccinproduktionslinjer:Dubbel-MGO stenullspaneler med 100 mm tjocklek specificeras ofta för brandzoner där en 4-timmarsklassning krävs. Bekräfta att kärnmaterialet och beklädnaden uppfyller projektets krav på rengörbarhet och desinfektionskompatibilitet.

För elektronik- och halvledarrenrum:Lättviktskärnor som vaxkaka av aluminium kan övervägas där egenvikt är ett problem. Verifiera att panelens planhet uppfyller kraven för laminärt luftflöde.

För områden med hög luftfuktighet:MOS-kärnor erbjuder låg vattenabsorption och naturliga antimikrobiella egenskaper. Kombinera med ytbeklädnader i rostfritt stål i områden med frekventa tvättningar.

För utrymmen som kan konfigureras om:Välj en anslutningsmetod som stödjer demonterbarhet, såsom H-profil eller förregling. Detta minskar framtida renoveringskostnader och minimerar stilleståndstider vid layoutändringar.

Typiska applikationer

1.Renrumsinneslutningar med hög brandsäkerhet för biofarmaceutiska GMP-verkstäder, vaccinproduktionslinjer och biologiska laboratorier.

2.Operationssalar på sjukhus, intensivvårdsavdelningar och farmaceutiska FoU-laboratorier.

3.Renrum för elektronik och halvledare, chiptillverkningsanläggningar och precisionsinstrumentverkstäder.

4.Kapslingar för renrum för livsmedelsbearbetning, mejeriproduktionsanläggningar och centralkök.

5.Renrum för produktion av nya energilitiumbatterier och tillverkning av solcellsmoduler.

Vanliga frågor

1. Vilken är den största fördelen med handgjorda paneler framför maskingjorda renrumspaneler?

Handgjorda paneler ger bättre kontroll över den interna ramens inriktning och passform, vilket leder till bättre yta och övergripande styvhet. De är ofta specificerade för avancerade renrum där lufttäthet och bärförmåga är avgörande. Maskintillverkade paneler är mer ekonomiska och kan vara tillräckliga för standardapplikationer.

2. Vilket kärnmaterial ska jag välja för en 4-timmars brandklassad vägg?

För en 4-timmars brandklassning är en 100 mm tjock panel med dubbelsidiga magnesiumoxidskivor och en kärnullskärna den rekommenderade konfigurationen. Detta har testats till 4-timmarsgränsen. Bekräfta med projektets brandsäkerhetsingenjör att den specificerade monteringen uppfyller lokala krav.

3. Kan handgjorda paneler tas isär och återanvändas?

Ja. Den demonterbara designen gör att individuella paneler kan tas bort och återinstalleras utan skador. Detta är särskilt användbart i renrum där utrustningens layouter ändras eller där framtida expansion planeras. Valet av anslutningsmetod påverkar enkel demontering.

4. Hur jämförs MOS-kärnor med stenullskärnor för fuktbeständighet?

Båda kärnorna är fuktbeständiga. MOS-kärnor har en vattenabsorptionshastighet på 0,8 % eller mindre och deformeras inte efter långvarig nedsänkning. Stenullskärnor är beroende av hydrofob behandling för att uppnå en vattenavstötningsgrad på minst 98 %. För extremt våta miljöer kan MOS vara det bättre valet; för de flesta renrumstillämpningar, fungerar båda kärnorna bra när de är ordentligt förseglade.

5. Vilka anpassningsalternativ finns för handgjorda paneler?

Anpassningen inkluderar icke-standardiserade tjocklekar (30–200 mm), speciella bredder, böjda hörn, inbäddade rör, förskurna öppningar och integrerade fönster. Dessa alternativ hjälper till att minska sekundär bearbetning på plats och bibehålla renrummets visuella konsistens. Anpassade beställningar är föremål för minimikvantiteter och förlängda ledtider.
