Stående söm Takpaneler

SENBO Byggmateriallevererar takpaneler med stående sömmar som en del av sitt produktsortiment av metalltaksystem. Dessa paneler är rullformade av metallspolar till en profil med hög ribba och sammanfogas genom att sammankoppla de vertikala kanterna på intilliggande paneler. De används ofta i stora offentliga byggnader och industrianläggningar där långvarig vattentätning och vindmotstånd krävs.

Takpanelen med stående söm är en profilerad metallkomponent som skapas genom att rullforma metallspolar till ett tvärsnitt med hög ribba. Den bildar en integrerad takenhet genom sammanlåsning och låsning av de vertikala kanterna på intilliggande paneler.

Till skillnad från standardprofilerade stålplåtar som fästs direkt på räfflor med penetrerande skruvar, ansluter det stående sömsystemet paneler till räfflorna med specialdesignade aluminiumlegeringsklämmor. Dessa klämmor är förankrade i rälsen. Panelerna snäpps fast på klämmorna och en sömmaskin låser sedan ihop de vertikala kanterna på intilliggande paneler med antingen ett enkellås eller ett 360° dubbellås. Detta skapar en glidförbindelse mellan panelerna och klämmorna, samt en tät sammankopplande tätning mellan själva panelerna.

Basmaterialalternativ och vanliga profiler

Valet av basmaterial beror på driftsmiljön och krav på hållbarhet:

Aluminium-magnesium-manganlegeringsplåt (kvaliteter AA3004/3003):Typiskt 0,7–1,2 mm tjock, med en sträckgräns på minst 190 MPa, draghållfasthet på 240–285 MPa och en densitet på 2,73 g/cm³. Detta är ungefär en tredjedel av stålets densitet. Designens livslängd är över 50 år.

Aluzink (aluminium-zinkbelagd) stålplåt:Erbjuder 3–5 gånger korrosionsbeständigheten mot standard galvaniserat stål.

Rostfria stålplåtar:Lämplig för storskaliga kustnära offentliga byggnader som kräver högt vindmotstånd.

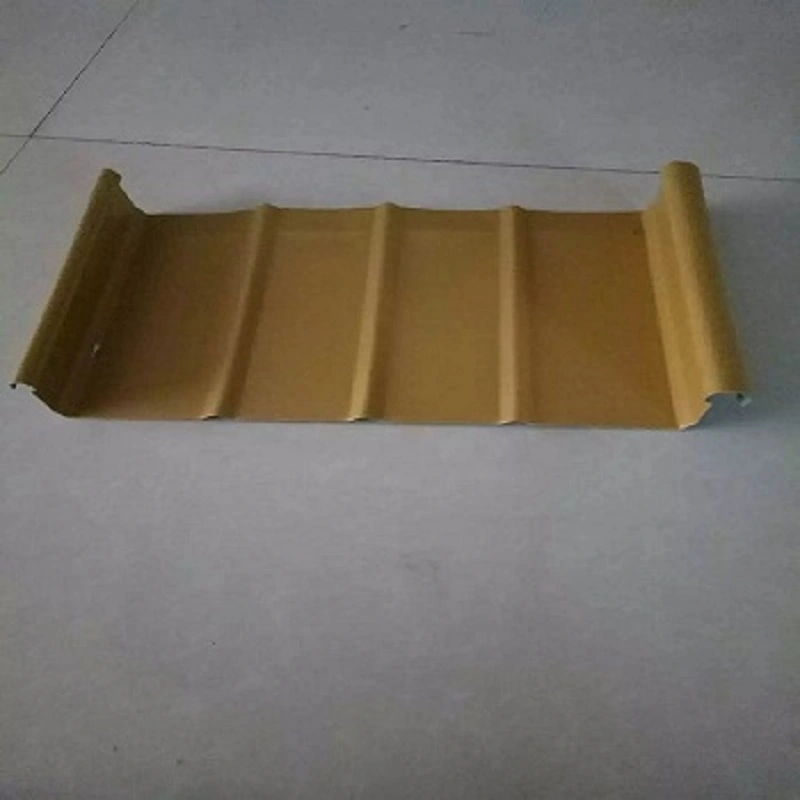

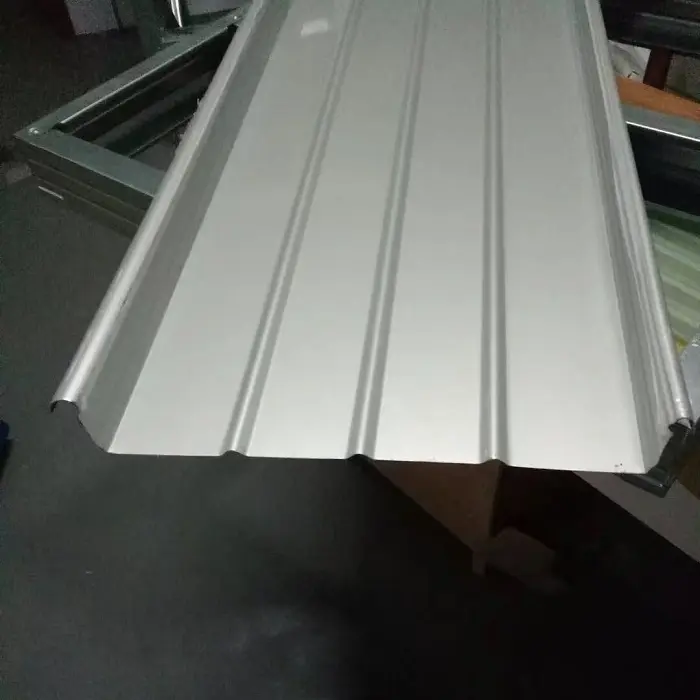

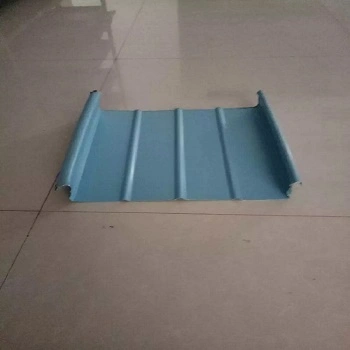

Vanliga panelprofiler inkluderar YX65-300, YX65-330, YX65-400 och YX65-430. YX65-300-profilen har en ribbhöjd på 65 mm och en effektiv täckningsbredd på 300 mm. Paneler bör helst vara kontinuerliga längs lutningsriktningen utan fogar eller skruvförband. Längden på profilerade paneler bör i allmänhet inte överstiga 25 m, och deformationskontrollpunkter måste införlivas.

Systemsammansättning och typiska projektapplikationer

Ett komplett taksystem med stående söm använder vanligtvis en flerskiktskompositstruktur. Till exempel använder utställningshallsprojektet "Window to the Future of South Taihu" en takmontering som består av en basplåt (profilerat stål), stenullsisoleringsskiva och takpanelen med stående fals. Detta integrerar strukturellt stöd, värmeisolering och vattentätningsfunktioner. På liknande sätt använder skidortsprojektet Yaoxue Ice and Snow World ett stående taksystem av aluminium-magnesium-mangan i kombination med ett integrerat värmeisoleringssystem.

Prestanda i verkliga förhållanden

1. Motstånd mot vindlyft: Verifierad genom fullskalig testning

Vindmotstånd är en kritisk prestandaindikator för taksystem med stående fals i kustområden och storskaliga offentliga byggnadsprojekt. Som en del av restaurerings- och förstärkningsprojektet för metalltaket på terminal 2 på Nanchang Changbei flygplats, genomgick takpanelen HXY-400 stående söm i metall systematiska tester via fullskaliga försök med vindlyft.

Resultaten visade att användningen av förstärkningsklämmor ökade vindupplyftningskapaciteten med 4,18 gånger jämfört med paneler utan klämmor. Faktorer som avstånd mellan rälsen, skjuvkapaciteten hos grenarnas kopplingar och böjhållfastheten hos själva grenarna påverkade direkt vindlyftkapaciteten. Forskning på plåttak med varierande räfflor avslöjade en direkt korrelation mellan den slutliga brottbelastningen för det stående sömsystemet och rälsens avstånd. De experimentella resultaten överensstämde med trender som observerats i numeriska simuleringar, vilket ger en grund för ultimat vindlastdesign och konstruktion.

2. Vattentäthet och lufttäthet: Dubbelt skydd via 360° sömmar och förinsprutat tätningsmedel

Taksystemet med stående söm uppfyller kraven för lufttäthet, vattentäthet och vindupplyftningsmotstånd genom användning av fullängds förinsprutat tätningsmedel i metallpanelerna och ett 360° sömlås. Panelerna bildar en sammanhängande enhet längs sluttningen utan skarvar eller exponerade skruvförband, vilket minskar läckagerisker förknippade med traditionell takbeläggning med exponerade fästelement, såsom korrosion vid fästhål och nedbrytning av tätningsmedel.

Inslagsbehandlingar krävs vid alla korsningar där takpaneler möter fasadväggar eller konstruktioner som sticker ut genom taket. Tätningsmaterial appliceras vid överlappsfogar. Säker limning med silikonfogmassa krävs vid överlappningen mellan basbeslaget och panelen, medan skumtätningslister används mellan toppbeslaget och panelen samt mellan kantlisten och panelen.

3. Termisk expansion och kontraktionshantering: glidstöd och kontrollerad deformation

Termisk expansion och sammandragning av metallmaterial under betydande temperaturfluktuationer är ett inneboende fysikaliskt fenomen. Den glidande förbindelsen mellan de stående sömtakspanelerna och deras fasta stöd gör att panelerna kan expandera och dra ihop sig fritt längs sluttningen som svar på temperaturfluktuationer, och därigenom ta emot termisk stress.

Även om längden på profilerade paneler helst inte bör överstiga 25 meter, måste lämpliga deformationskontrollpunkter upprättas för att styra expansions- och kontraktionsriktningen. Detta förhindrar att panelen bucklas eller lossnar från stödkontakterna. Denna egenskap möjliggör också användning av enstaka panellängder på upp till 35 meter eller mer, vilket minskar antalet tvärgående överlappningar.

4. Tillämpning i böjda tak med stor bredd: Validering via Xiamen Convention and Exhibition Centre Project

FLEX-LOK 400 takpanelsystem med stående söm användes för den böjda metalltaken med stor spännvidd (99 m och 72 m) i Xiamen Convention and Exhibition Center Phase III-projektet. Systemet består av höghållfasta galvaniserade räfflor, takpaneler med stående sömmar och konstruktionsgolv. Det har visat sig erbjuda motståndskraft mot vindhöjning och korrosion, såväl som vattentätning och värmeisolering.

Under byggandet valsformades takpanelerna på plats och komponenter installerades i en riktning bort från den rådande vinden. Strikta positioneringskrav tillämpades för installation av detaljerade fogar. På samma sätt applicerades taksystemet med stående söm av aluminium-magnesium-mangan framgångsrikt på den komplexa böjda stålkonstruktionen i utställningshallsprojektet "Fönster till framtiden" i södra Taihu.

5. Konstruktions- och installationsstandarder: Stöd från nationella standardatlaser och specifikationer

Konstruktionen och installationen av takpaneler med stående söm stöds av ett system av standarder. I enlighet med den tekniska specifikationen JGJ 255-2012 (Teknisk specifikation för dagsljustak och plåttak) finns det tydligt definierade tillåtna avvikelser för installationskvalitet: en 5–7 mm avvikelse i passningen av genomgående längsgående komponenter (med 35 meters tröskel) och en +20/+30 mm taklutning (med lutning av plåt 50-meter).

Den nationella standardatlasen 24CJ113-1 (Arkitektoniska detaljer för metallpaneler (del I): 360° falsad stående söm metalltaksystem) tillhandahåller detaljerade konstruktionsritningar för alla anslutningspunkter, allt från panelskarvar till rännor, dagsljuslister, fläktar och åskskyddsledare.

Detaljerade specifikationer i ett ögonkast

Följande parametrar är baserade på standardproduktion och relevanta nationella standarder. Anpassning är tillgänglig för att möta specifika projektkrav.

Kärnproduktens styrkor

1. Strukturell vattentätning utan fästhål.Inga skruvar tränger igenom panelytan. En 360° falsad förregling i kombination med kontinuerligt förinsprutat tätningsmedel minskar läckagerisker i samband med fästhål.

2. Verifierbart och justerbart vindmotstånd.Fullskalig testning av vindlyft bekräftar att förstärkningsklämmor kan öka bärförmågan med 4,18 gånger. Faktorer som avstånd mellan räfflor och kopplingskapacitet påverkar direkt takets vindmotståndsprestanda.

3. Adaptiv termisk expansion och kontraktion.Glidklämmor gör att panelerna kan expandera och dra ihop sig fritt längs sluttningen. Deformationsstyrande kontrollpunkter säkerställer att rörelse sker i den avsedda riktningen, vilket förhindrar att panelen bucklas eller lossnar.

4. Olika materialalternativ.Aluminium-magnesium-manganlegering (livslängd över 50 år), Al-Zn-belagt stål och rostfritt stål är tillgängliga för att passa olika korrosiva miljöer och projektkrav.

5. Omfattande standardstöd.Design, strukturella detaljer och installationsacceptans stöds av GB 50345, JGJ 255-2012 och den nationella standardatlasen 24CJ113-1.

Anmärkningar om val och installation

För vindbeständig design:Spåravstånd och clipstyp påverkar avsevärt vindlyftkapaciteten. Fullskalig testning eller tekniska beräkningar bör användas för att verifiera den valda konfigurationen. Förstärkningsklämmor kan behövas i områden med stark vind.

För applikationer med långa paneler:Om panellängden överstiger 25 m, inkludera deformationskontrollpunkter för att styra termisk rörelse. Bekräfta att den glidande klämmans detalj tillåter det förväntade rörelseomfånget utan bindning.

För korrosiva miljöer:Välj basmaterial efter exponeringsförhållandena. Al-Mg-Mn-legering och rostfritt stål är lämpliga för kustnära eller industriella atmosfärer. Verifiera beläggningens kompatibilitet med lokala miljöfaktorer.

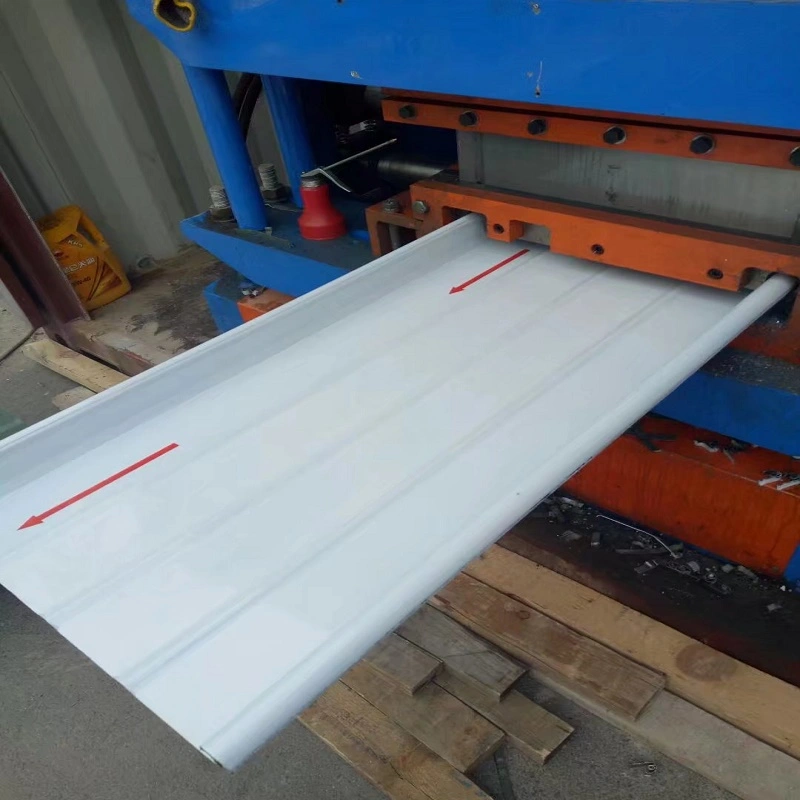

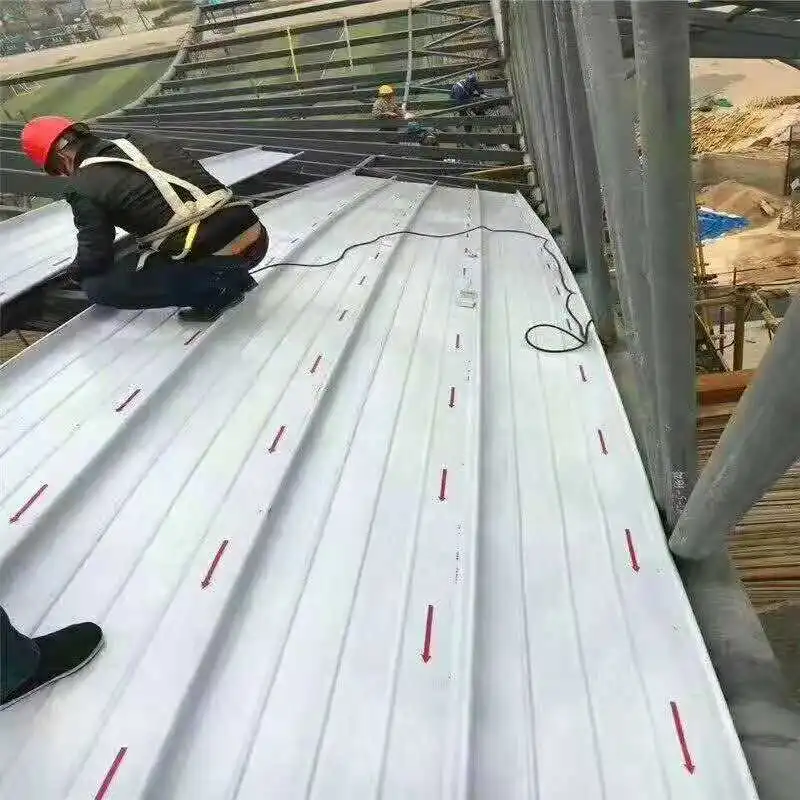

Under installationen:Paneler är vanligtvis rullformade på plats eller i en fabrik. Se till att sömsprocessen utförs med kalibrerad utrustning. Installera paneler i en riktning bort från den rådande vinden där det är möjligt. Kontrollera att alla beslag och tätningsmedel är korrekt placerade innan skarvning.

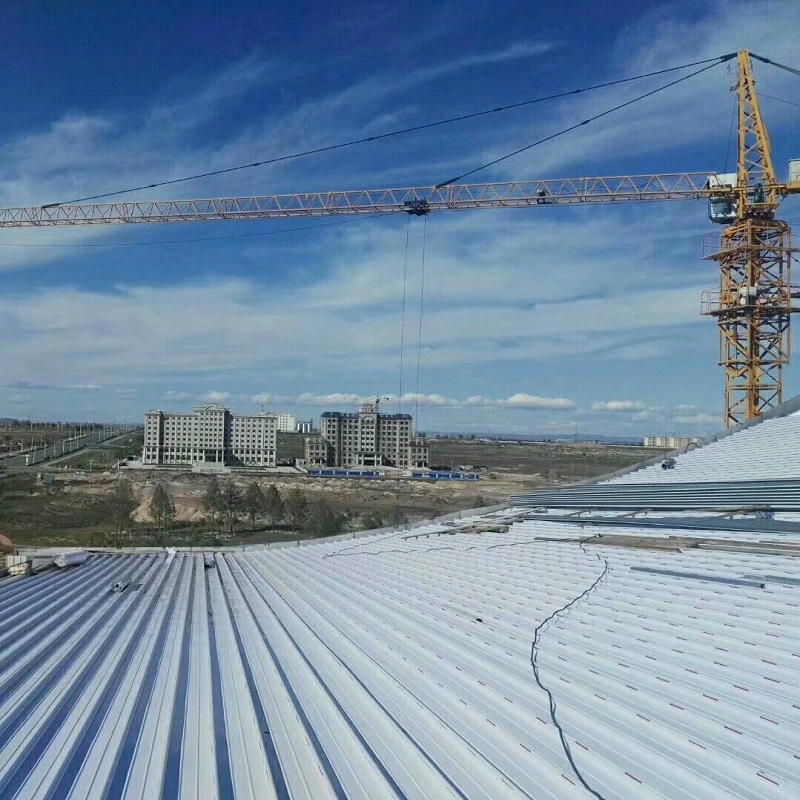

Där dessa paneler används

1.Taksystem i metall för stora transportnav som flygplatsterminaler och höghastighetsjärnvägsstationer.

2.Metalltak för stora offentliga byggnader inklusive arenor, utställningscenter och teatrar.

3.Takbeläggning för böjda eller komplexa stålkonstruktioner med stora spännvidder, med kröknings- och bockningsmöjligheter.

4.Byggnader i kustområden, tyfonbenägna områden som kräver hög vindmotståndsklassificering, med hjälp av förstärkningsåtgärder vid behov.

Vanliga frågor från köpare

1. Vad är skillnaden mellan stående falspaneler och konventionella skruvfasta profilplåtar?

Konventionella profilerade plåtar fästs genom panelytan med skruvar, vilket skapar penetrationspunkter som kan bli läckagevägar med tiden. Stående sömpaneler använder dolda klämmor och en mekaniskt falsad skarv, så det finns inga synliga fästelement. Detta minskar risken för vatteninträngning och möjliggör termisk rörelse genom en glidanslutning.

2. Vilket basmaterial ska jag välja för ett kustprojekt?

För kustnära eller högkorrosionsmiljöer rekommenderas vanligtvis aluminium-magnesium-manganlegering eller rostfritt stål. Al-Mg-Mn-legering ger bra korrosionsbeständighet och lång livslängd, medan rostfritt stål ger högre hållfasthet för vindbeständiga konstruktioner. Al-Zn-belagt stål kan användas under mindre aggressiva förhållanden.

3. Hur anpassar den glidande clipsdetaljen temperaturförändringar?

Panelerna är fästa i strukturen genom clips som tillåter rörelse längs panelens längd. Detta innebär att panelerna kan expandera och dra ihop sig utan att belasta fästelementen eller orsaka oljekonservering. Deformationskontrollpunkter kan behövas på långa paneler för att rikta rörelse och förhindra buckling.

4. Kan stående falspaneler krökas för arkitektoniska tak?

Ja. Panelerna kan rullformas och sedan krökas för att följa konvexa eller konkava takformer. Projekt som Xiamen Convention and Exhibition Centre har använt stående sömsystem för böjda tak med stor spännvidd. Den specifika krökningsförmågan beror på profilen och materialtjockleken.

5. Vilka installationsstandarder och acceptanskriterier gäller?

JGJ 255-2012 ger installationstoleranser, inklusive 5–7 mm avvikelse för kontinuerliga längsgående komponenter och +20/+30 mm avvikelse för taklutning. Den nationella standarden atlas 24CJ113-1 tillhandahåller detaljerade anslutningsritningar. Vattentäthet verifieras vanligtvis genom visuell inspektion och, där så krävs, genom slang- eller damningstester.
