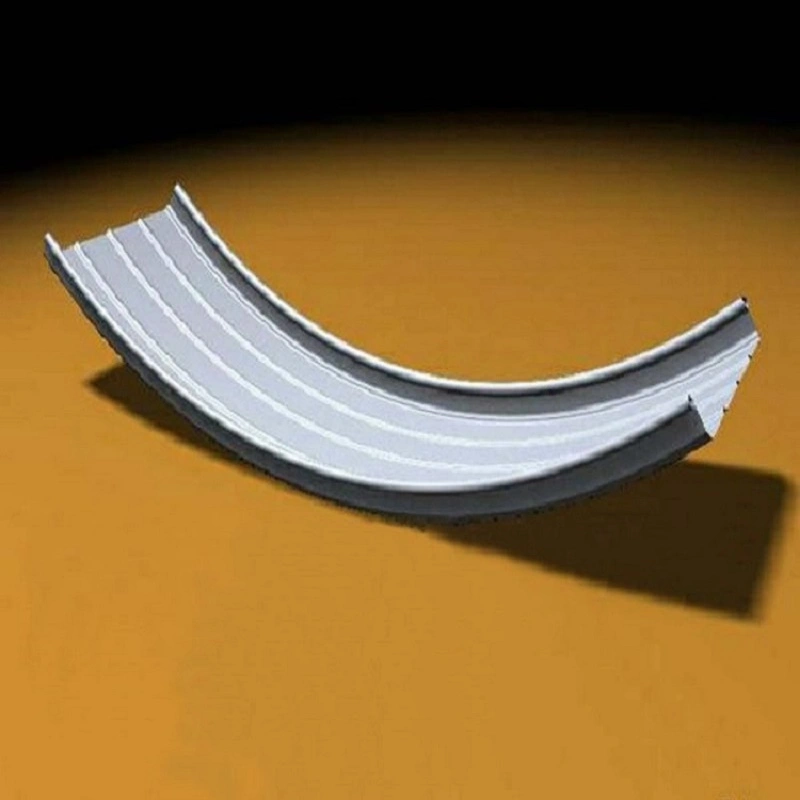

Alu-Mg-Mn välvda takpaneler

SENBO Byggmateriallevererar Alu-Mg-Mn välvda takpaneler som en del av sitt produktsortiment av metalltaksystem. Dessa paneler är tillverkade av AA3004-serien aluminium-magnesium-mangan-legering och formas till böjda, icke-standardiserade profiler för att möta arkitektoniska krav för komplexa takgeometrier.

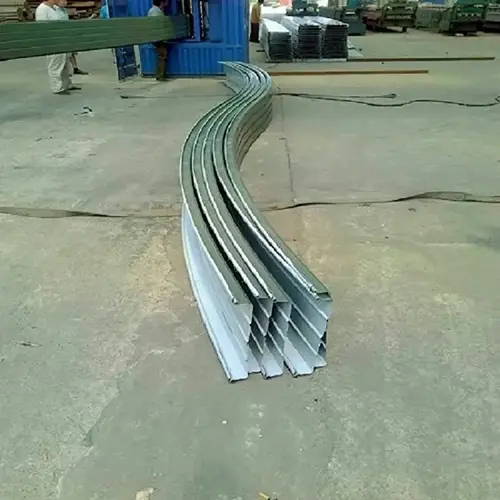

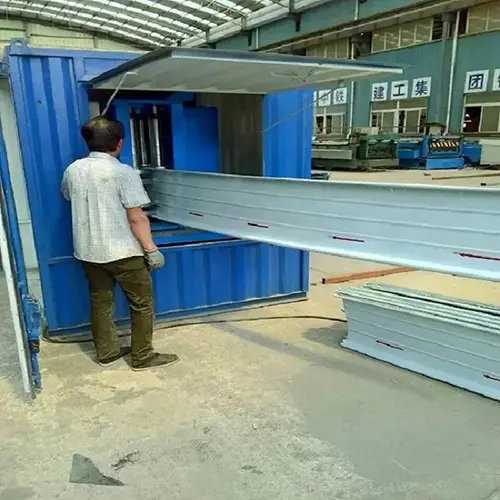

Al-Mg-Mn välvda takpanel är en specialiserad profilerad panel tillverkad med höghastighets, precisionsrullformningsutrustning. Substratsammansättningen innehåller 1,0%–1,5% mangan och 0,8%–1,3% magnesium, med aluminium som utgör resten. Som ett derivat av standard Al-Mg-Mn-paneler med stående söm, genomgår den välvda panelen en specialiserad formningsprocess för att omvandla platta ark till böjda former. Detta stöder modern arkitektonisk design som välvda, böjda och sfäriska takformer.

Legeringssammansättning och tillgängliga profiler

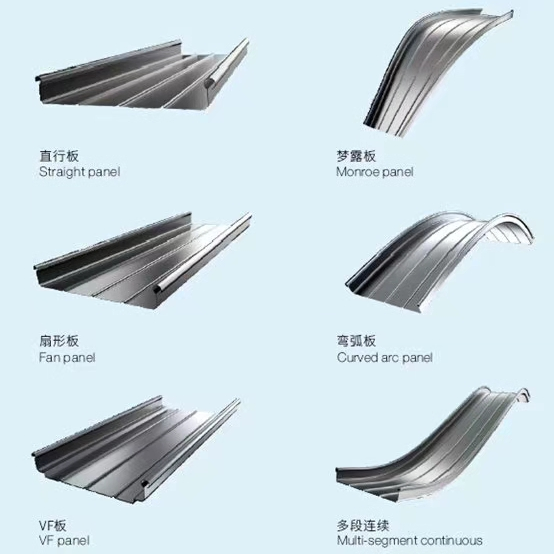

Tillgängliga profiler inkluderar modeller som YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 och YX28-205-820. Fläktformade och avsmalnande paneler kan också anpassas för att möta specifika projektkrav.

Dessa paneler används ofta i icke-standardiserade taksystem för stora offentliga byggnader, inklusive flygplatsterminaler, arenor och konferens- och utställningscenter. Produktytan är behandlad med en pre-roll-beläggningsprocess och finns tillgänglig med en PVDF-fluorkarbonbeläggning, som kombinerar arkitektonisk estetik med hållbarhet.

Fältbeprövad prestanda

1. Adaptability to Non-Standard Roof Shapes

Aluminium-magnesium-manganlegering erbjuder en balans mellan styrka och flexibilitet, vilket gör den lämplig för att forma komplexa takformer som 3D-böjda, sfäriska och solfjäderformade ytor. Genom specialiserade böjda och solfjäderformade panelproduktionsteknologier kan dessa välvda paneler uppfylla olika designkrav samtidigt som de bibehåller vattentäta prestanda.

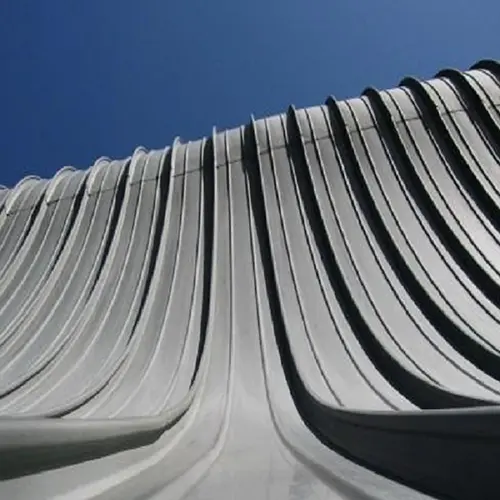

Produkten är användbar för olika arkitektoniska former, inklusive tak med positiv eller negativ krökning, välvda tak, enkel- och dubbellutande tak, sammankopplade takkonstruktioner, lutande tak och krökta tak.

2. Validering i stora välvda takprojekt

Mellanlagrets kapellprojekt vid Zhangzhou Grain Depot i Fujian använde ett aluminium-magnesium-manganbelagt välvt korrugerat taksystem. Strukturen spänner över 18 meter med en längd på 108 meter och täcker en total yta på nästan 2 000 kvadratmeter.

Taket har YT6118 modell aluminium-magnesium-mangan korrugerade paneler med en tjocklek på 1,2 mm. Valvhöjden är 4,085 meter, och förhållandet mellan höjd och spännvidd är 0,23. Installationen slutfördes inom sex dagar. Panelerna tillverkades genom att sammanfoga tre mindre enheter till en enda grundenhet, som sedan hissades och fästes till inbäddade stålkomponenter. Enheterna kopplades ihop med en vattentät sömmetod.

3. Lätt struktur med hög styrka

Aluminium har en densitet på cirka 2,73 g/cm³, ungefär en tredjedel av stål. Aluminium-magnesium-manganpaneler uppvisar en sträckgräns på minst 190 MPa, en draghållfasthet på 240–285 MPa och en töjning på minst 3 %. Medan de bibehåller strukturell integritet minskar dessa välvda paneler taksystemets egenbelastning.

I Zhangzhou Grain Depot-projektet stod designen för en jämnt fördelad spänning på 0,3 kN/m² och ett designvindtryck på 0,40 kN/m² baserat på en 10-årig returperiod.

4. Korrosionsbeständighet och hållbarhet

Substratet av aluminium-magnesium-manganlegering har inneboende rostbeständiga egenskaper. Det naturligt bildade ytoxidskiktet förhindrar oxidation och korrosion, samtidigt som det erbjuder motståndskraft mot syror och alkalier. Belagda paneler kan bilda en självläkande skyddsfilm i tuffa miljöer, vilket gör dem lämpliga för fuktiga klimat. Designlivslängden är över 50 år, med en beläggningsgaranti på 15–20 år.

Sammanfattning av tekniska data

Följande parametrar är baserade på standardproduktion och relevanta standarder. Anpassning är tillgänglig för att möta specifika projektkrav.

Varför dessa paneler fungerar bra

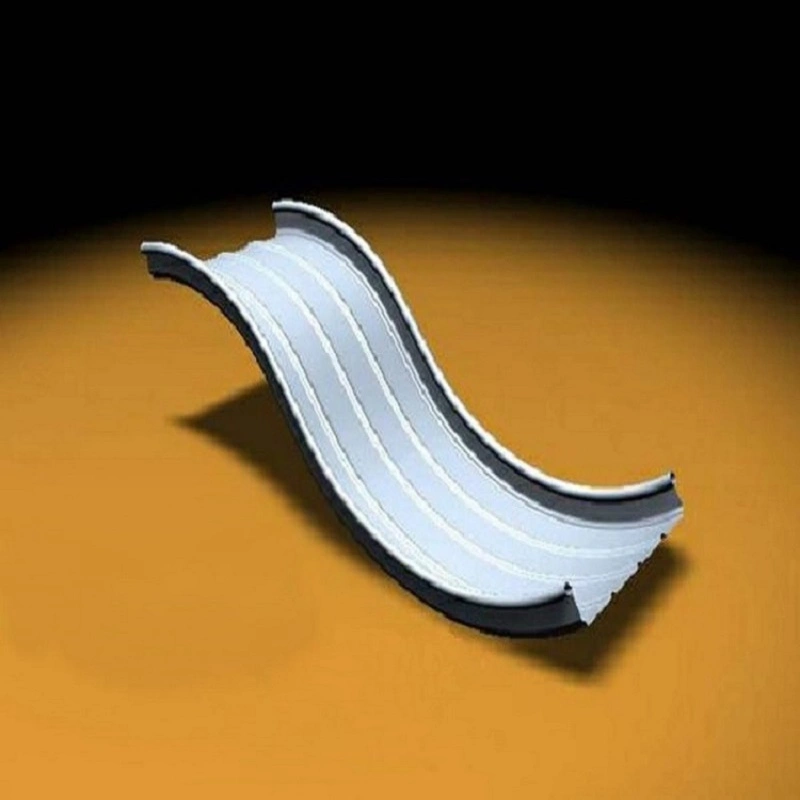

1. Flexibel formning för komplexa mönster.Panelerna kan bearbetas till oregelbundna former såsom solfjäderformade, avsmalnande, konvexa och konkava böjda och sfäriska paneler. Detta stödjer de personliga designkraven för modern arkitektur för krökta ytor och välvda tak.

2. Lätt med hög draghållfasthet.Med en densitet som är cirka en tredjedel av stål och en draghållfasthet över 240 MPa uppfyller panelerna kraven för tak med stor spännvidd, inklusive spännvidder över 18 meter.

3. Korrosionsbeständighet och lång livslängd.Legeringen bildar naturligt ett skyddande oxidskikt. Systemet är designat för en livslängd på över 50 år, med en beläggningsgaranti på 15–20 år.

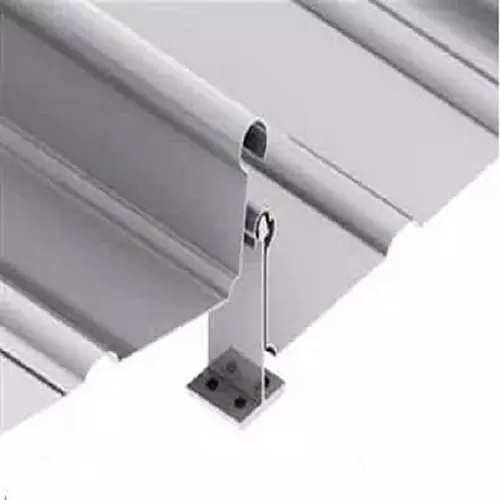

4. Pålitlig vattentätning via modulär förregling.Den modulära sammankopplingsprocessen för sömmar säkerställer täta panelskarvar och pålitlig dränerings- och vattentätningsprestanda.

5. Återvinningsbart material.Aluminiumlegeringsmaterialet är helt återvinningsbart, vilket stöder gröna byggnadsmål.

Konstruktions- och installationsfaktorer

För böjda eller sfäriska tak:Arbeta med tillverkaren tidigt i designfasen för att bekräfta den uppnåbara krökningsradien för den valda profilen och tjockleken. Solfjäderformade och avsmalnande paneler kräver noggranna butiksritningar.

För långtidsapplikationer:Verifiera panelens spännvidd mot de erforderliga belastningarna. Zhangzhou Grain Depot-projektet använde 1,2 mm tjocka paneler över en spännvidd på 18 meter, men varje projekt bör beräknas utifrån lokala vind- och snöbelastningar.

För kustnära miljöer eller miljöer med hög luftfuktighet:Välj PVDF-fluorkarbonbeläggning för förbättrad väderbeständighet. Bekräfta att substratkvaliteten och beläggningssystemet är kompatibla med de förväntade exponeringsförhållandena.

Under installationen:Paneler är vanligtvis prefabricerade till enheter på fabriken och hissas på plats. Använd den specificerade falsmetoden för att säkerställa vattentäta fogar. Följ tillverkarens riktlinjer för hantering, lyft och fastsättning för att undvika ytskador.

Typiska projekttyper

1.Böjda, sfäriska och oregelbundet formade taksystem för stora offentliga byggnader som arenor och mässhallar.

2.Komplexformade tak- och fasadsystem för flygplatsterminaler och höghastighetsjärnvägsstationer.

3.Långspännande välvda takkonstruktioner, såsom lagerlokaler och jordbruksväxthus.

4.Taksystem för landmärke byggnader med unika arkitektoniska designkrav.

Köparens frågor besvarade

1. Hur skiljer sig Al-Mg-Mn valvtak från vanliga stående falspaneler?

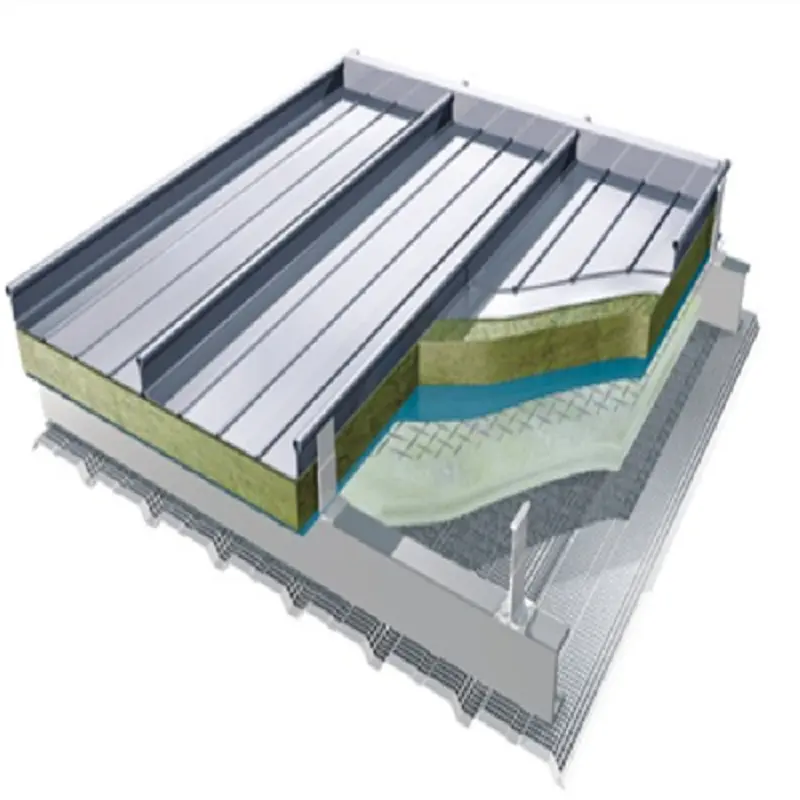

Standard stående sömpaneler är vanligtvis raka och installerade på platta eller svagt sluttande tak. Bågformade paneler genomgår ytterligare formning för att skapa böjda profiler som följer konvexa, konkava eller sfäriska takgeometrier. Båda systemen använder liknande förreglingssömsteknik, men välvda paneler är speciellt konstruerade för icke-standardiserade takformer.

2. Vilken är den minsta krökningsradie som kan uppnås för dessa paneler?

Den minsta krökningsradien beror på panelens profil, materialtjocklek och legeringshärdning. Detta bör bekräftas med tillverkaren under designfasen. Att tillhandahålla takgeometriritningar tidigt kan hjälpa till att avgöra om den valda panelen kan uppnå den erforderliga krökningen utan att kompromissa med strukturella prestanda.

3. Är dessa paneler lämpliga för kustmiljöer?

Ja. Aluminium-magnesium-mangan-legeringen har naturlig korrosionsbeständighet och PVDF-fluorkolbeläggning förbättrar väderbeständigheten ytterligare. Detta gör panelerna lämpliga för kustnära miljöer och miljöer med hög luftfuktighet. Designad livslängd är över 50 år under normala förhållanden.

4. Hur produceras solfjäderformade och avsmalnande paneler?

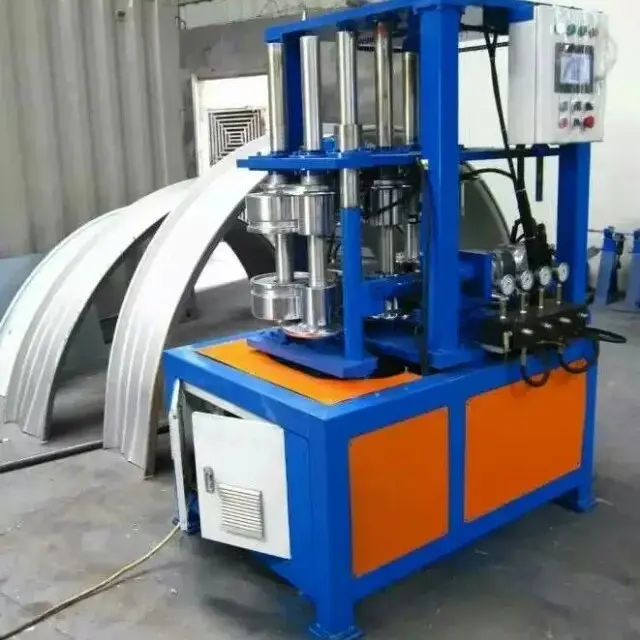

Fläktformade och avsmalnande paneler tillverkas med hjälp av specialiserad formningsutrustning och specialverktyg. De är vanligtvis tillverkade baserat på butiksritningar härledda från takgeometrin. Varje panel är individuellt utformad för att matcha sin specifika position på den böjda ytan, vilket säkerställer korrekt passform och vattentät sömnad.

5. Vilken projektinformation behövs för en offert?

Ange ritningar för takgeometri (inklusive krökningsradie), panelprofil, tjocklek, beläggningstyp, kvantitet och projektplats. Om solfjäderformade eller avsmalnande paneler krävs, inkludera de detaljerade layoutritningarna. Detta hjälper vårt team att förbereda en korrekt offert och produktionsplan.
