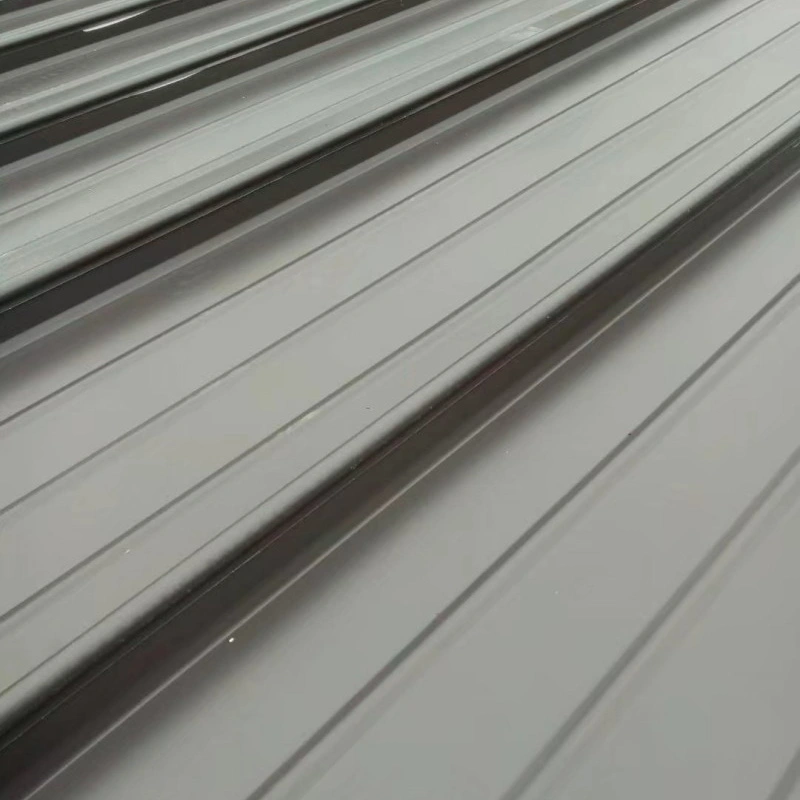

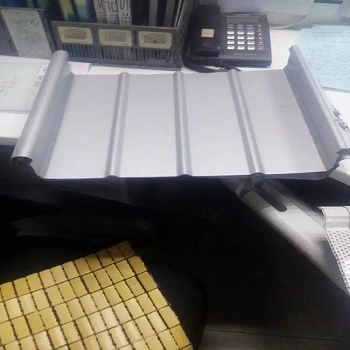

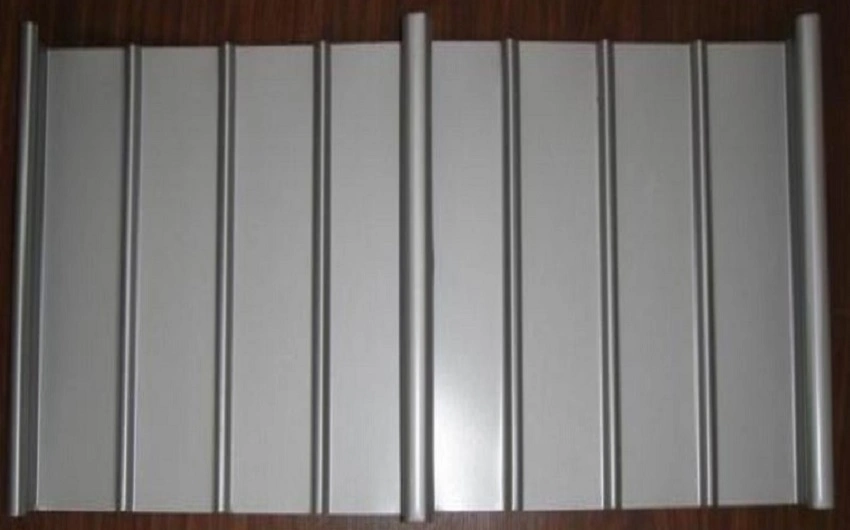

Aluminium-magnesium-mangan metallpaneler

Aluminium-magnesium-mangan metallpaneler för arkitektonisk tak- och väggbeklädnad, rullformad av AA3004-serien aluminium-magnesium-manganlegering. Legeringen innehåller cirka 1,0 % till 1,5 % mangan, 0,8 % till 1,3 % magnesium, små mängder kisel och koppar och resten aluminium. Denna komposition ger en användbar kombination av låg vikt, tillräcklig hållfasthet och korrosionsbeständighet, och den är kompatibel med standardutrustning för sömnad och rullformning. SENBO förser dessa paneler med inkommande kontroller av legeringskvalitet, plåttjocklek och beläggningskvalitet, och formningslinjerna övervakas för profilnoggrannhet.

Panelerna är brett specificerade för stora offentliga byggnader som flygplatsterminaler, höghastighetsjärnvägsstationer, sportarenor och mässhallar. Ytan får en pre-roll-beläggning, vanligtvis PVDF med en fluorkarbonhartshalt över 70 %, vilket ger färgkonsistens och väderbeständighet. Taksystemet bygger på en stående falsprofil med glidande T-klämmor. Klämmorna håller panelerna säkert samtidigt som de tillåter termisk rörelse, och sömlåset skapar en vattentät fog utan att förlita sig på tätningsmedel.

Tekniska specifikationer

Prestandadata och teknisk validering

1. Vikt och strukturell effektivitet

Aluminium har en densitet på 2,73 g/cm³, ungefär en tredjedel av stål. AA3004-legeringen som används här visar en draghållfasthet på 240 MPa till 285 MPa och en sträckgräns på minst 190 MPa. Dessa värden gör att taksystemet är lättare än ett jämförbart ståltak, vilket minskar belastningen på bärkonstruktionen. Vid långvariga byggnader och renoveringsarbeten kan viktbesparingen uppgå till cirka 30 %.

2. Korrosionsbeständighet och livslängd

Vid exponering för luft bildar panelytan ett tätt aluminiumoxidskikt som bromsar ytterligare korrosion. Legeringen i sig motstår attacker från många syror och alkalier, och PVDF-beläggningen lägger till ytterligare en skyddande barriär. Dessa egenskaper stödjer en designlivslängd över 50 år för basmetallen. Beläggningssystemet har vanligtvis en garanti på 15 till 20 år.

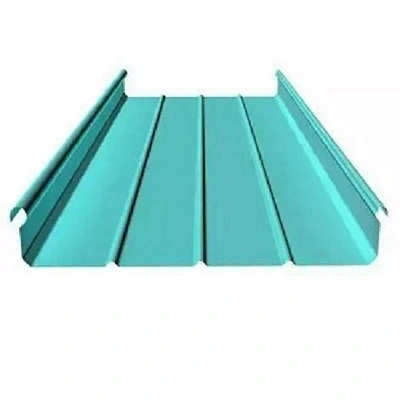

3. Stående sömssystem och vattentäthet

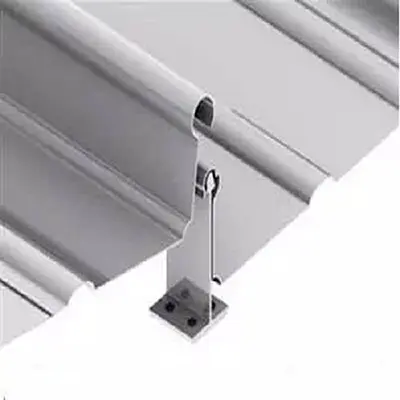

Den stående sömprofilen använder T-klämmor som glider längs taklutningen för att ta emot termiska rörelser. Paneler prefabriceras och monteras på plats, vilket förkortar byggtiden med mer än 30 % och håller installationstoleransen inom 3 mm. Vid Fuping South Station på Xi'an-Yan'an Railway använde det 4 000 m² stora taket ett icke-penetrerande mekaniskt låssystem. Resultatet blev en vattentät yta med bra vindmotstånd och förmåga att följa komplexa former. Gaoling Station, med en takyta på 4 585 m², använde en komposituppbyggnad som inkluderade den stående falspanelen, ett vattentätande lager, isolering, en ångspärr, ett akustiskt lager och en Al-Zn-belagd profilerad basskiva.

4. Eld och blixtnedslag

Taksystemet uppnår brandklass A1. Med en smältpunkt på 660°C tenderar aluminiumet att bränna igenom lokalt i en brand snarare än att sprida låga över ytan, vilket kan hjälpa till vid brandbekämpning. För åskskydd kan paneler med en tjocklek på minst 0,7 mm fungera direkt som luftavslutningsanordningar enligt GB 50057. Detta eliminerar behovet av separata takgenomföringar för åskledare.

5. Formbarhet och designflexibilitet

Legeringen kan formas till raka, konvext böjda, konkava böjda och solfjäderformade paneler. Detta stöder enkellutande, dubbellutande, enkelböjda och dubbelböjda takgeometrier. Materialets duktilitet hjälper också vid sömningsoperationer på plats.

Produktegenskaper

• Låg vikt:Vid en tredjedel av stålets densitet minskar panelerna egenlast och förenklar hanteringen.
• Lång livslängd:Kombinationen av legering och beläggning är designad för mer än 50 års drift under normala förhållanden.
• Strukturell vattentäthet:Den stående skarven är inte beroende av tätningsmedel, vilket minskar underhåll och läckagerisken.

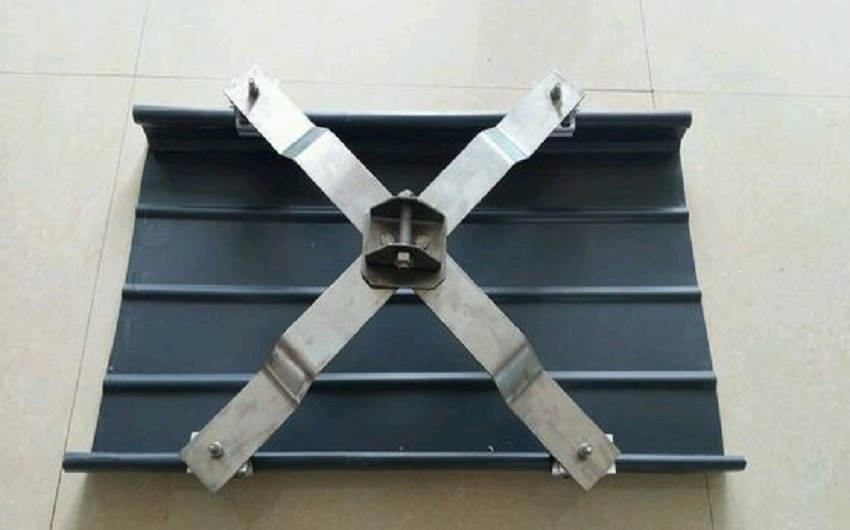

• Termisk rörelseanpassning:Glidande T-klämmor tillåter expansion och sammandragning utan att belasta panelerna.
• Formningsflexibilitet:Böjda och avsmalnande paneler kan tillverkas för arkitektoniska tak.
• Återvinningsbarhet:Aluminium är helt återvinningsbart vid slutet av sin livslängd.

Typiska applikationer

• Tak- och väggsystem för flygplatsterminaler och höghastighetsjärnvägsstationer.
• Stora tak för arenor, mässhallar och teatrar.
• Byggnader i marina eller industriella miljöer där korrosionsbeständigheten är kritisk.
• Övertak och renovering av befintliga byggnader.

Anmärkningar om installation och hantering

• Förvara paneler under tak och håll dem torra. Om utomhusförvaring krävs, höj högen och använd ett skydd som andas.
• Använd mjuka lyftselar och spridarbyglar för att undvika bucklor eller repor på ytan.
• Skär paneler med verktyg lämpliga för aluminium. Rengör skurna kanter och ta bort spån före installation.
• Följ T-klämmans avstånd som visas på projektritningarna. Klämmor måste fästas på rälsen med de angivna fästena.
• Sy panelerna först efter att ha kontrollerat inriktningen och clipset. Använd rätt sömmaskin för panelprofilen.
• Undvik kontakt med rent stål eller koppar i närvaro av fukt för att förhindra galvanisk korrosion.

Kvalitetskontroll och dokumentation

Materialcertifikat bör bekräfta legeringskvalitet, mekaniska egenskaper och beläggningstyp. Dimensionskontroller under tillverkning av täckpanelens bredd, ribbans höjd och längd. För stora projekt kan prover testas för beläggningstjocklek och vidhäftning. Mottagning på plats bör verifiera panelantal, profil och yttillstånd före installation.

Urvalsöverväganden

• Bekräfta taklutningen och dräneringsdesignen innan du väljer panelprofil och falstyp.
• Utvärdera platsens korrosionskategori för att avgöra om en standard PVDF-beläggning eller en tyngre specifikation behövs.
• För böjda eller komplexa takformer, involvera panelleverantören tidigt för att se över formbarheten och installationssekvensen.
• Kontrollera vindupplyftskonstruktionen och bekräfta att T-klämmans avstånd och fästelement uppfyller de beräknade belastningarna.
• Granska åtkomstplanen för underhåll. Även om det stående sömsystemet behöver lite underhåll, rekommenderas fortfarande periodisk inspektion av beslag och genomföringar.

Vanliga frågor

Vad är den största skillnaden mellan AA3004 och andra aluminiumlegeringar som används för tak?

AA3004 innehåller högre mangan och magnesium än vanliga kommersiella legeringar som 3003. Detta ger bättre hållfasthet och korrosionsbeständighet samtidigt som det är tillräckligt formbart för stående sömprofiler. Det används ofta för takläggning på grund av denna balans.

Kan Al-Mg-Mn-paneler användas för väggar och tak?

Ja, samma material och stående sömsystem kan appliceras på väggbeklädnad. Profilmåtten kan skilja sig, och vindlastkrav för väggar måste kontrolleras separat.

Hur tillverkas böjda paneler?

Böjda paneler formas genom valsformning eller pressbromsning till önskad radie. Avsmalnande paneler görs genom att skära av arket till en variabel bredd innan formning. Formningsgränserna beror på panelens profil och materialhärdning, så leverantören bör bekräfta genomförbarheten tidigt i konstruktionen.

Krävs det alltid en ångspärr under ett Al-Mg-Mn-tak?

Ett ångskyddsskikt ingår normalt i takuppbyggnaden för att förhindra att fuktig luft når isoleringen och orsakar kondens. De specifika lagren beror på byggnadens användning och klimat. Taksystemets konstruktör bör specificera lämplig uppbyggnad.
