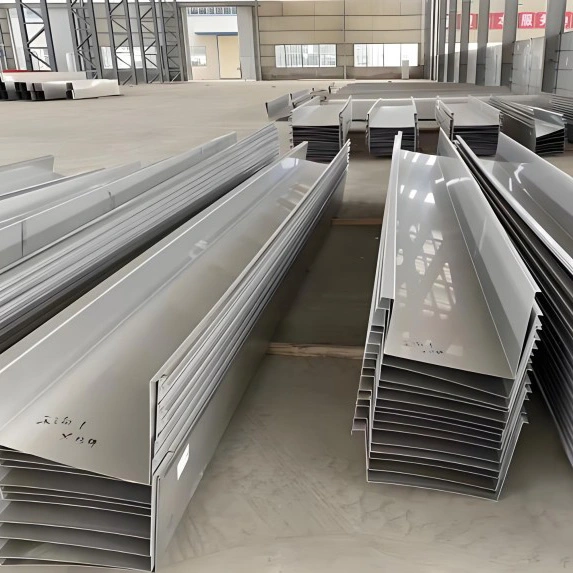

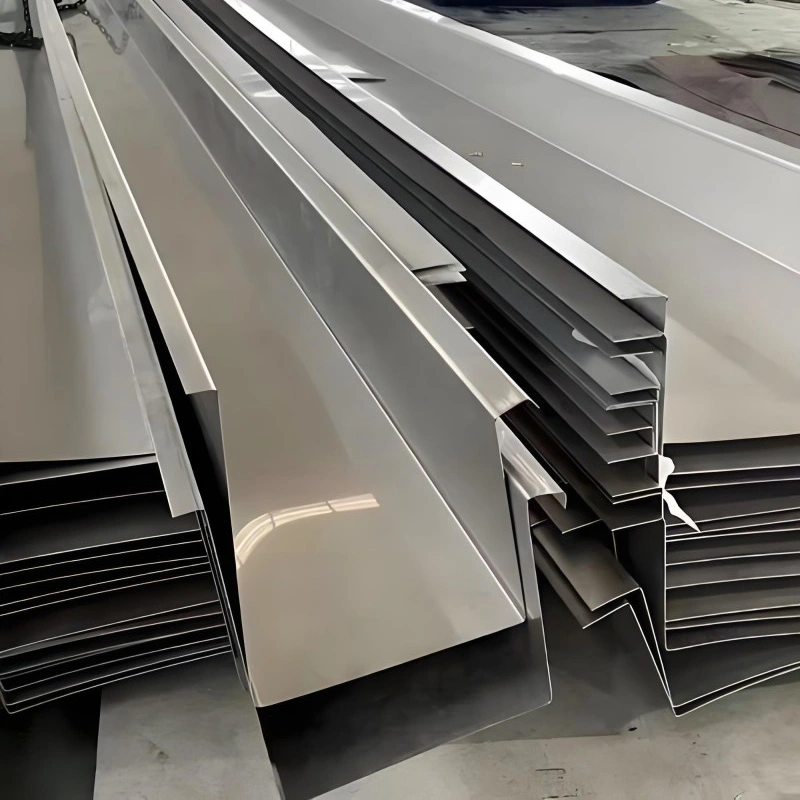

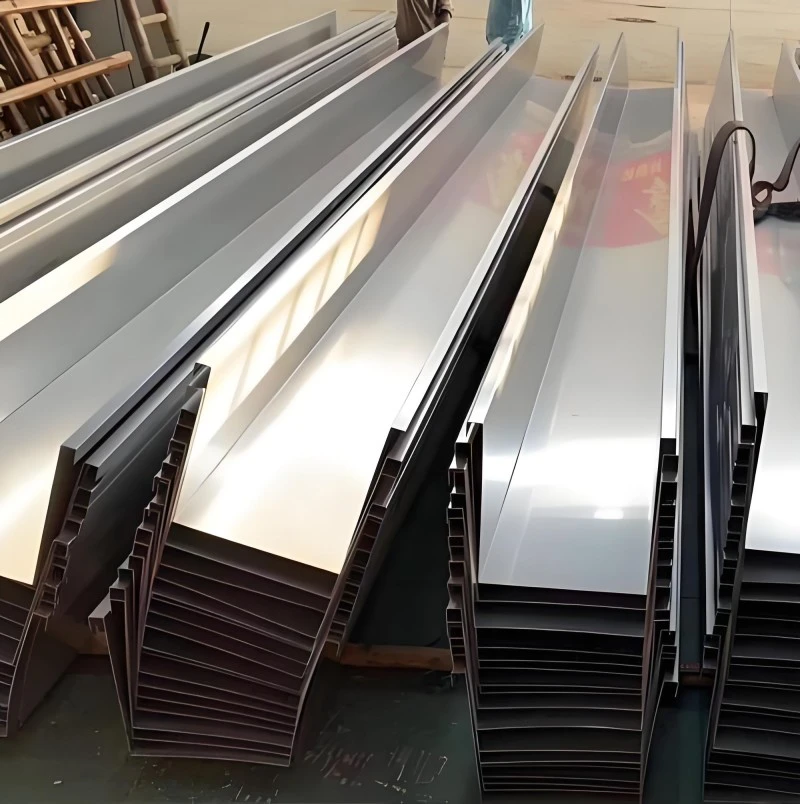

Takavvattning är beroende av hängrännor placerade vid de låga punkterna på taket för att samla upp regnvatten och föra det till stuprör. Rännan i rostfritt stål klassificeras efter plats. Invändiga hängrännor sitter innanför ytterväggslinjen och fungerar vanligtvis med en bröstningsvägg. Externa rännor sträcker sig utanför ytterväggen och används vanligtvis på byggnader utan bröstvärn. Denna klassificering följer GB 51022-2015, den tekniska koden för lätta byggnader med gavelstomme av stål. SENBO tillverkar dessa rännor i en kontrollerad verkstadsmiljö, med bockning och svetsning utförd före leverans. Varje del kontrolleras med avseende på bredd, höjd, flänsstorlek och rakhet före förpackning.
Basmaterialet är 304 rostfritt stål som standard. Graderna 201 och 316L kan specificeras när projektförhållanden kräver en annan balans mellan kostnad och korrosionsbeständighet. GB 51022-2015 anger en minsta plåttjocklek på 1,0 mm för invändiga rännor tillverkade av 304 rostfritt stål. Om ett annat material ersätts måste det få en pålitlig rostskyddsbehandling. Vanliga stålplåtsrännor ska vara minst 3,0 mm tjocka. Den nationella standarden atlas 24CS08-1 ger ytterligare vägledning om val och installation av dräneringstillbehör.
Tjockleken varierar från 0,5 mm till 3,0 mm beroende på designbelastning och korrosionsexponering. Tvärsnitt är vanligtvis rektangulära eller trapetsformade, med en basbredd på 0,3 m till 0,5 m och en höjd av 0,25 m till 0,4 m. Toppflänsar ger en säker fästyta. Rännsektioner kan göras från 1 m till 14 m långa. CNC-böjning håller rakheten till 0,3 mm per 1000 mm och vinkeltoleransen till ±0,5 grader över hela längden. Ytfinishen inkluderar 8K spegel, matt och borstad.
| Punkt | Värde | Anteckningar |
|---|---|---|
| Styrande kod | GB 51022-2015 | Lättviktsbyggnadsstålstrukturkod |
| Designatlas | 24CS08-1 | Val och installation av dräneringstillbehör |
| Material | 304 som standard; 201 eller 316L finns | 304 mandat för invändiga rännor |
| Minsta tjocklek | 1,0 mm för invändiga hängrännor | Kodkrav |
| Form | Rektangulär eller trapetsformad | Anpassad storlek möjlig |
| Längd | 1–12 m standard; upp till 14 m på begäran | Färre platsfogar med längre sektioner |
| Precision | Rakhet 0,3/1000 mm; vinkel ±0,5° | CNC böjd |
| Bräddavlopp | 50–100 mm under överkant | Krävs för invändiga hängrännor |
| Longitudinell lutning | Minst 5‰ | Säkerställer vattenflöde |
GB 51022-2015 specificerar att rännans tvärsnitt kan vara rektangulärt eller trapetsformat. Invändiga hängrännor ska innehålla bräddavlopp placerade 50 mm till 100 mm under överkant. Alla skarvar ska tätas och takpanelen ska sträcka sig in i rännan. Där regnvatten kommer in i rännan från takytan är ytterligare tätskikt obligatorisk. Dessa krav skapar en tydlig design- och installationsbaslinje.
På Shantui Construction Machinerys fogverkstad ersattes det ursprungliga rännsystemet med 304 tråg i rostfritt stål. Stuprör kopplades vid regnvattensifonutloppen för att hålla dräneringsvägar fria. Projektet visar ett typiskt eftermonteringsscenario där den befintliga rännan hade nått slutet av sin livslängd och en ersättning av rostfritt stål valdes för hållbarhet.
Agricultural and Sideline Products Exhibition Centre i Huangtan Town, Ninghai County, krävde byte av ränna efter att det ursprungliga systemet skadades. Cirka 85 meter ny ränna i rostfritt stål installerades. Det specificerade materialet var 1,2 mm tjockt 304 rostfritt stål, med en höjd av 0,3 m, basbredd på 0,35 m och en 0,05 m toppfläns. Projektet illustrerar hur rännor i rostfritt stål används för att återställa dräneringsfunktionen i befintliga byggnader.
På Fangchenggang Gangchen International Hotel spårades vattenläckage i lobbyportiken till korroderade rännor i kolstål. Vid reparationen användes 1,2 mm tjocka 304 rostfria stålplåtar, svetsade på plats. Kustatmosfären med hög luftfuktighet och hög salthalt hade fått det ursprungliga materialet att rosta. Efter byte var dräneringsproblemet löst. Detta fodral stöder användningen av 304 rostfritt stål i saltladdad luft och liknande korrosiva miljöer.
Installationen måste ta hänsyn till frysförhållanden. I kalla områden behöver invändiga rännor och stuprör isolering eller värmespårning. Externa rännsystem är att föredra i sådana klimat eftersom de är lättare att skydda mot isblockering. Den längsgående lutningen måste vara minst 5‰, och stuprör måste vara ordentligt fastsatta i väggen eller konstruktionsramen. CNC-böjda sektioner minskar fältskarvar och hjälper till att bibehålla dimensionsnoggrannheten under installationen.
Invändiga hängrännor är vanliga på byggnader med bröstväggar eller där den arkitektoniska utformningen döljer dräneringen från insyn. Externa takrännor är enklare att installera och underhålla. Valet görs oftast av arkitekten och byggnadsingenjören utifrån fasaddesign och klimat.
Invändiga rännor är svåra att komma åt efter byggnation, så materialet måste stå emot korrosion utan underhåll. Koden kräver 304 rostfritt stål med en minsta tjocklek på 1,0 mm eftersom den erbjuder en beprövad balans mellan korrosionsbeständighet, styrka och kostnad.
Sektioner är vanligtvis svetsade eller förseglade med kopplingar i rostfritt stål. Svetsning ger en kontinuerlig vattentät fog när den görs på rätt sätt. Mekaniska fogar med tätningsmedel används också, men de kräver mer noggrann installation och periodisk inspektion.
Borstad och matt finish är ofta att föredra eftersom de döljer mindre repor och ytmärken bättre än spegelfinish. Spegelfinishen är mer reflekterande och kan lättare visa vattenfläckar, men de väljs ibland för visuell effekt.
Varje leverans ska kontrolleras mot materialcertifikatet som ska bekräfta rostfritt ståls kvalitet och plåttjocklek. Dimensionell verifiering omfattar bredd, höjd, flänsstorlek och rakhet. För svetsade sektioner, bekräfta att svetsproceduren är kvalificerad och att svetsare innehar giltiga certifikat. Inspektera ytfinishen för repor, bucklor eller andra skador som kan ha uppstått under transporten.
