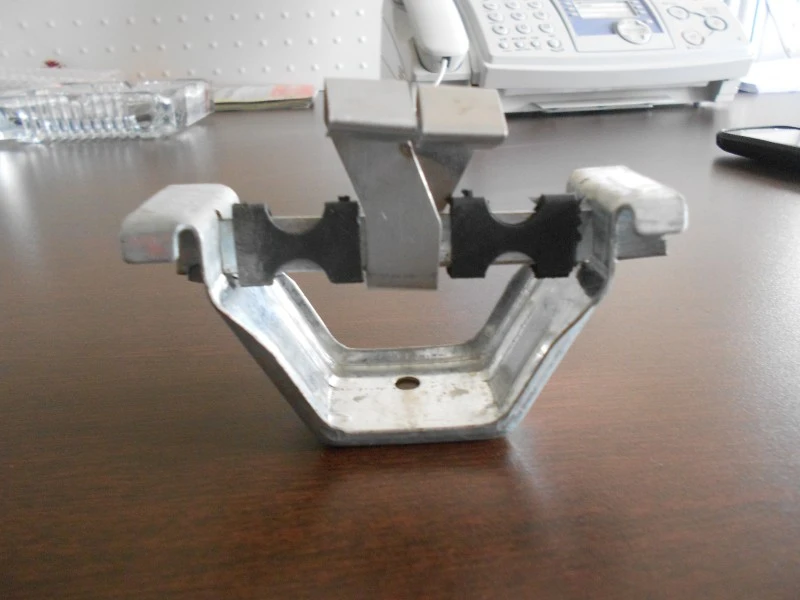

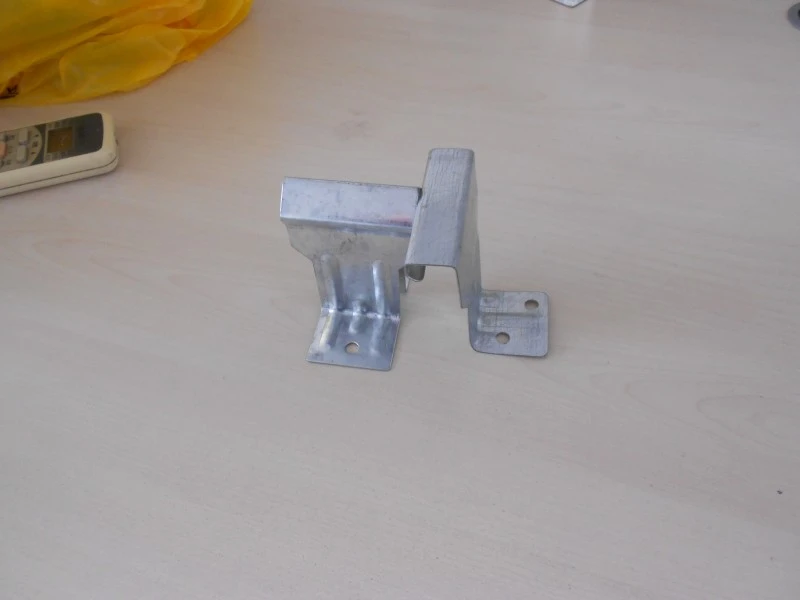

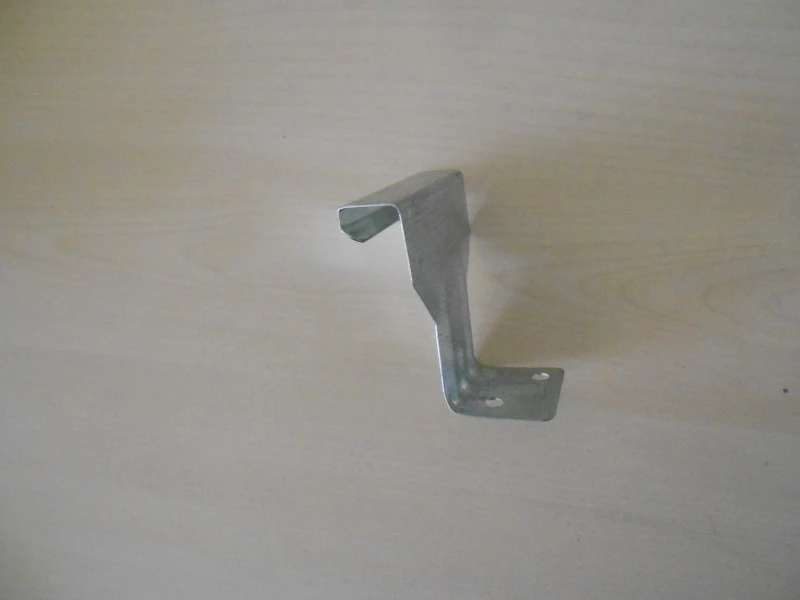

Dolda Clip Fasteners ger en dold koppling mellan byggnadspaneler och den bärande strukturen. Klämman går i ingrepp med en basribba som är fäst vid rälsen eller fästet och håller panelen utan skruvar genom panelytan. Detta tillvägagångssätt håller alla fästelement inuti panelsömmarna, vilket ger en ren exteriör och tar bort läckagevägar som är förknippade med blottade skruvar och tätningsmedel. SENBO förser dessa klämmor med dimensionskontroller av spårdjup, benlängd och materialtjocklek, och tillverkningsprocessen inkluderar periodiska tester av ingreppshållfasthet.

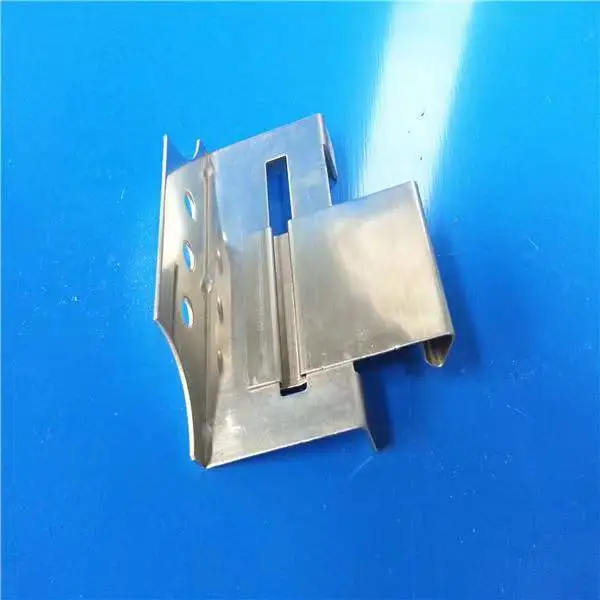

Klämmorna är tillverkade av 304 rostfritt stål som standard, med 430 och 201 tillgängliga för specifika budgetar. Q235B stål med varmförzinkning används för tyngre konstruktionsklämmor. Rostfria klämmor tillverkas genom kallpressning eller stansning av bandmaterial. Q235B-klämmor är vanligtvis gjorda av varmvalsad plåt med en minsta tjocklek på 5 mm och formade genom hydraulisk kallpressning för att bibehålla styrka och dimensionsnoggrannhet.
Klämmans inre höjd bestäms av panelens spårdjup. Vanliga invändiga höjder sträcker sig från 2,6 mm till 10 mm, med en benlängd på 7,5 mm och materialtjocklek från 0,5 mm till 1,5 mm för rostfritt stål. Bultdiametern är 12 mm med en hållfasthetsgrad på minst 8,8. Klämmor klassificeras efter användning i väggpanelklämmor, takpanelklämmor och golvpanelklämmor. Efter material är de indelade i rostfria klämmor och varmförzinkade stålklämmor.
| Punkt | Parameter / Specifikation | Referens eller anteckningar |
|---|---|---|
| Basmaterial | 304 rostfritt stål / Q235B varmvalsat stål | Material valt av applikation |
| Materialtjocklek | 0,5–1,5 mm för rostfritt stål; ≥5 mm för komponenter i helt stål | Beror på produkttyp |
| Klämmans inre höjd | 2,6–10 mm | Måste matcha panelfacket |
| Benlängd | 7,5 mm | Typisk dimension |
| Bultspecifikation | M12, hållfasthetsklass ≥8,8 | För strukturell anslutning |
| Galvaniseringstjocklek | ≥150 g/m² per sida | Varmförzinkad Q235B |
| Halkmotstånd | A ≤ 7,0 mm vid 7,0 kN; Δ ≤ 0,5 mm vid 10,0 kN | Enligt GB 15831 och industristandarder |
| Strukturell integritet | Inget fel vid 25,0 kN | Enligt GB 15831 och industristandarder |
| Vridstyvhet | θ ≤ 4° vid 900 N·m vridmoment | För rätvinkliga kopplingar |
| Vridmomenttest | Inget fel vid ≥65 N·m | Klämmans vridmomentmotstånd |
De mekaniska kraven för dolda klämmor är baserade på GB 15831 och relaterade industristandarder. Halkmotståndstester kräver en förskjutning på högst 7,0 mm vid en belastning på 7,0 kN och inte mer än 0,5 mm vid 10,0 kN. Klämman får inte gå sönder vid 25,0 kN. Vridstyvhet kräver en vinkel på högst 4 grader under 900 N·m vridmoment. Helt stål kallpressade clips testade av SENBO uppfyller dessa gränser.
304 clips i rostfritt stål har utsatts för saltspraytestning och visar lämplig korrosionsbeständighet för utomhusexponering. Varmförzinkade Q235B klämmor bär en minsta zinkbeläggning på 150 g/m² per sida, vilket ger långtidsskydd under normala atmosfäriska förhållanden. Materialvalet ska matcha projektmiljön.
I stående falstak håller dolda clips panelerna mot stödfästena utan ytgenomföringar. Detta gör att takpanelerna kan röra sig med termisk expansion och sammandragning samtidigt som de förblir fixerade vid klämmorna. Resultatet är en takyta utan synliga skruvhål, vilket minskar risken för vatteninträngning och förbättrar den långsiktiga tätskiktet. Metoden med dolda clips används i 360° stående falssystem för industritak med stora spännvidder.
För väggpaneler tillåter dolda clips fästen spikfri installation och håller panelytan ren. I fönsterbeklädnader täcker den dolda anslutningen de skurna kanterna på de färgbelagda panelerna, skyddar dem från direkt regnkontakt och minskar risken för rost i kanterna. Denna installationsmetod uppfyller kraven på arkitektoniskt utseende.
Leverantörer bör tillhandahålla materialcertifikat för rostfritt stål eller galvaniserat stål. Testrapporter för halksäkerhet, strukturell integritet och vridstyvhet bör finnas tillgängliga om det krävs av projektet. Mottagningskontroller på plats bör verifiera dimensioner, materialkvalitet och yttillstånd. För stora beställningar kan provklämmor testas för att bekräfta kopplingen till den faktiska panelprofilen.
Klämmans inre höjd måste matcha spårdjupet på panelen som används. Mät panelens spår eller se paneltillverkarens specifikationer. En klämma som är för hög kommer att förhindra fullständigt ingrepp, medan en som är för kort kan tillåta rörelse eller urkoppling.
Dolda klämmor är designade för paneler med en kompatibel slits eller sömprofil. Metallpaneler med stående sömmar eller sammankopplade kanter fungerar bra. Vissa träbaserade paneler kan också använda dolda klämmor om spåret är korrekt bearbetat. Bekräfta alltid kompatibilitet med både panel- och klämmans leverantörer.
Rostfria klämmor, särskilt 304-kvalitet, erbjuder bättre korrosionsbeständighet och är att föredra för kustnära eller fuktiga miljöer. Galvaniserade stålklämmor är starkare och används ofta för tunga strukturella anslutningar, men zinkbeläggningen kanske inte håller lika länge i aggressiva atmosfärer. Valet beror på projektets miljöexponering och belastningskrav.
Ja, dolda klämmor används i områden med stark vind, särskilt i taksystem med stående fals. Klämmorna måste vara åtskilda i enlighet med den designade vindbelastningen, och clipsens material och tjocklek måste vara tillräckliga. Vindhöjningsberäkningar bör utföras för det specifika projektet.
